描述
产品详情

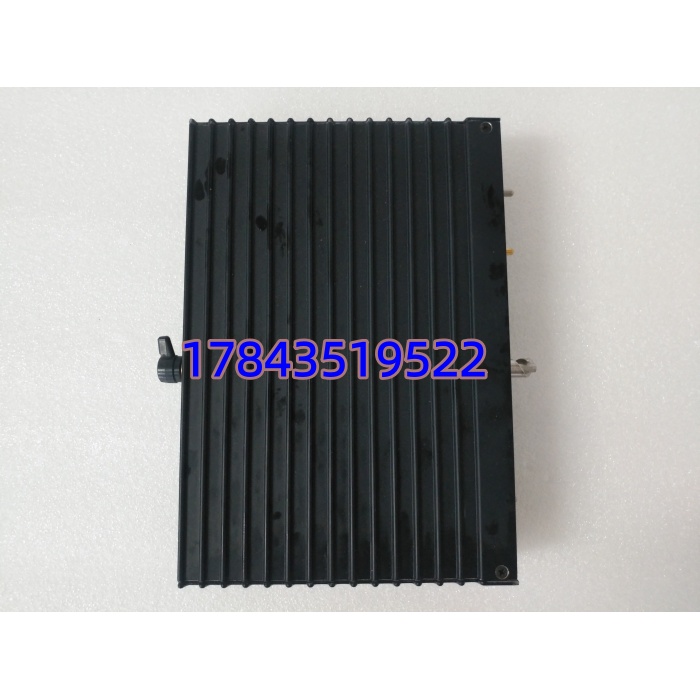

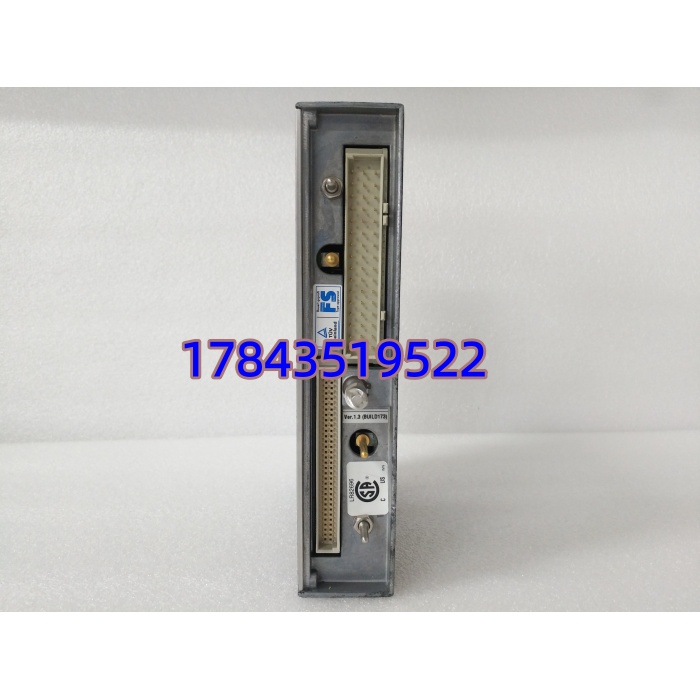

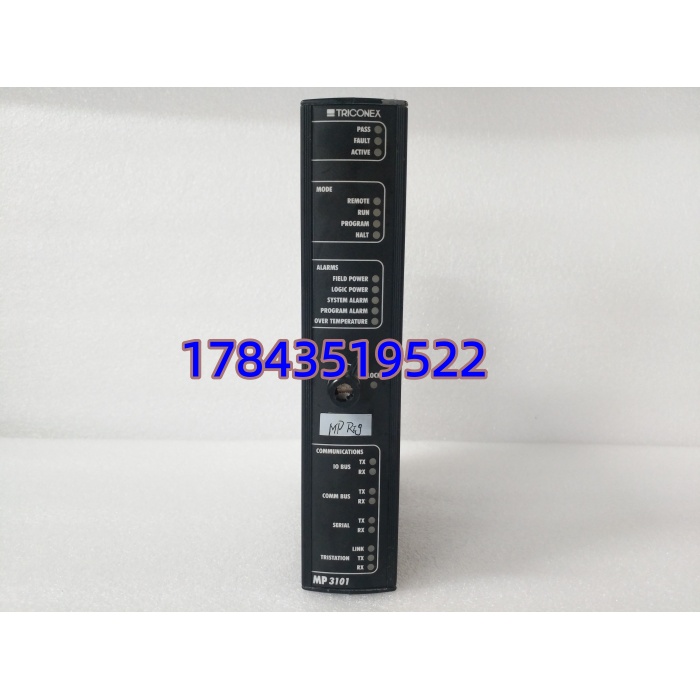

· 型号：主处理器按现网铭牌——多数为 3009 (3-3009-1200 等) 或 4119A-810 / 4351A（Enhanced）；老系统可能标 3101 / 3110 ——备件优先买与现网相同世代 3009 或 4119A（向上兼容通常可替旧 3101/3110 但 Firmware+TriStation 版本需匹配）
· 品牌：Triconex (Schneider Electric — Invensys Legacy)
· 系列：Tricon TMR SIS — Main Processor Module (MP) + 机架电源 8312 / 8351 / 8381 etc
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | Triconex Tricon TMR Main Processor Module (MP) — 现产 3009 / 4119A(Enhanced) 替早期 3101/3110 |
| 型号 / 常见 PN | 3009 (3-3009-1200 / 3-3009-1300 etc) / 4119A-810 / 4351A-810；老系统铭牌可能印 3101 / 3110 / 3120 — 以现网机架内铭牌为准 |
| 适用机架 | Tricon v9/v10/v11 机架 (如 8110/8111 主 chassis, 8120 Exp. chassis) — 与 8312/8351 电源模块配对 |
| 架构 | Triple Modular Redundant (TMR) — 3 CPUs 各跑同程序互表决(2oo3 投票)，单 MP 故障不影响 SIS 功能 |
| 安全等级 | IEC 61508 SIL 3 / IEC 61511 SIL 3；EN ISO 13849 PL e；API 670 recommended for machinery protection integration |
| 程序内存 | 典型 2~8 MB (依代：3009 ≈2 MB user logic；4119A ≈8 MB + 扩展 SOE/Data Historian) — Flash 非易失 |
| 通信口 | 前面：1×Ethernet 10/100Base-TX(RJ45, Modbus TCP / TriStation Protocol) 或 Optical (依 Option)；1×RS-232 Console/Printer；背板至 I/O 总线 |
| 冗余支持 | 支持 2oo3 或 1oo2 配置；可配 Hot Spare (需 2nd MP 模块作 standby — 某些架构用 Dual MP Pair) |
| 编程软件 | TriStation 1131 v x.x（需与 MP Firmware 兼容——升 MP 通常需同步升 TriStation 至支持版本） |
| 供电方式 | 由 Tricon 机架电源模块 (8312 / 8351 / 8381 etc) 经背板供 +5V/+12V 逻辑（典型 MP 耗电 ≈ 15~25 W） |
| 状态指示 | Run / Fault / I/O / Com / Health LED per CPU triad + 综合 Status LED |
| 热插拔 | ✓ 支持在线更换故障 MP（按 SOP——确认 Healthy MPs 保持 RUN 先拔故障件再插新） |
| 工作温度 | 0 … +60℃（控制室级 IEC 61131-2 Class A），贮存 -40 … +85℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 认证 | TÜV SIL 3 / FM / CSA / ATEX / IECEx（依项目 Cert 包） |
| 生命周期状态 | 3009 仍 Active / Available (部分区域 Limited)；早期 3101/3110 Obsolete 被 3009 替；4119A Enhanced MP 为最新——确认 Schneider Triconex PSP |
| 物理尺寸 | 标准 Tricon 模块单槽宽 ≈ 30 mm（插机架 Slot 1~3），深 ≈ 180 mm |
产品介绍
从救火经历说——Tricon MP 模块故障概率低（三取二容错），可一旦三片中两片同时 Watchdog 或 Firmware CRC 错（罕见——曾遇机架电源 8312 老化致 5V 纹波超差触发两 MP 相继锁死）SIS 进入 Safe State 触发 ESD 关机。某 LNG 接收站 Tricon (3009 MP + 8312 PS) 运行第 9 年夏季 UPS 切换毛刺致一 MP Fault——Standby MP 接管未停但单 MP 配置无冗余切换验证。Tricon MP 是 SIS “大脑”，属 API 670/ IEC 61511定义的 SIS 关键元件=A 类 SIL 相关备件。
采购与库存视角：3009 目前 Schneider 多区域仍 Active 但交期 8~20 周常见(Allocation 报告)；老 3101/3110 已 Obsolete 用 3009 替。归入 A 类——TMR 三取二机架通常 3 MP 模块(2oo3)，建议全厂共享 1 件 3009（或 4119A 若现网已用 Enhanced）冷备；单机架无冗余 MP 对配置直接备 1 件；EOL/LTB 关注 PSP。严格来说 Firmware Rev 需兼容您现网 TriStation 工程——冷备建议与原卡同 Rev 或确认 TriStation 可 BootP 自动下载兼容 FW。（请以 Triconex Product Phase-Out Notice& TriStation Compatibility Matrix 为准）
应用场景与库存策略
Tricon MP 故障表现：单 MP Fault LED 亮(表决仍 OK 三取二)、两 MP Fault → Safe State 关断；TriStation 报 “Processor Module Failure” / “Voting Disabled”。先查 8312 电源 5V 纹波/端子扭矩再怀疑 MP。
典型场景与备货建议：
- 炼化/LNG/海上 — Tricon TMR ESD/F&G 主处理器(3009/4119A)：MP 故障=SIS 功能降级/ Safe State → 建议全厂含 Tricon 机架共享 1 件同代 MP 冷备(3009 或 4119A 依现网)，单机架无冗余 MP 对直接备 1 件；密封防静电袋保存每 2 年配合大修交叉验证或上电自检
- 多套共用同代 Tricon 平台：共享备件池 → 2~3 套独立 Tricon ESD 共享 1 件认证原装冷备（注明 Fw Rev 匹配或 ‘Compatible w/ TriStation v x.x’）
- EOL/LTB 应对：老 3101/3110 已 Obsolete——确认现网是否已升 3009；若仍用 3101 且 NLA 向 MRO 锁定 Surplus 3009 作向上兼容替件（需验证 TriStation 最低版本支持——通常 3009 要求 TriStation 1131 v4.9+）
- 注意：3009 ≠ 4119A（Enhanced MP 内存大、功能多）——可向上兼容但 Firmware/TriStation 版本须匹配；买与现网完全相同代次优先，全厂统一升 4119A 时需同步确认 TriStation 版本及 I/O 模块兼容。配套机架电源(8312/8351)建议同步按 Tricon 机架数 1:1 留冷备——电源先坏概率不低
真实案例：
南海某海上平台 ESD 采用 Tricon (3×3009 MP + 8312 PS)，运行第 11 年春检发现 Slot2 MP 周期 Fault LED 亮 — 复位后暂恢复，一周再犯。交叉换 Slot1↔Slot3 确认 MP 本体偶发寄存器锁死（老批次），Standby 两 MP 表决仍 OK 未触发 ESD。库房冷备为 3009 同 Rev — 热插拔替换 Fault MP 后 Verify 同步 OK。原厂确认 3009 仍可订交期 14 周。复盘：Tricon MP 虽 TMR 容错仍属 A 类 SIS 备件——按 Tricon 机架数共享备 1 件同代 MP + 同步备 8312 电源模块；老 BOM 写 3101 的需核实现网已升 3009 按 3009 备。EOL 前向 Schneider 确认 LTB。
