产品详情

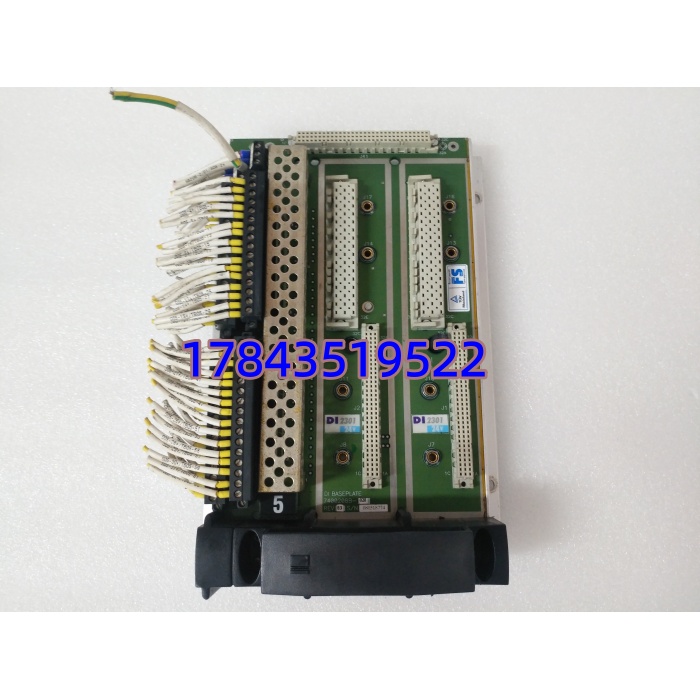

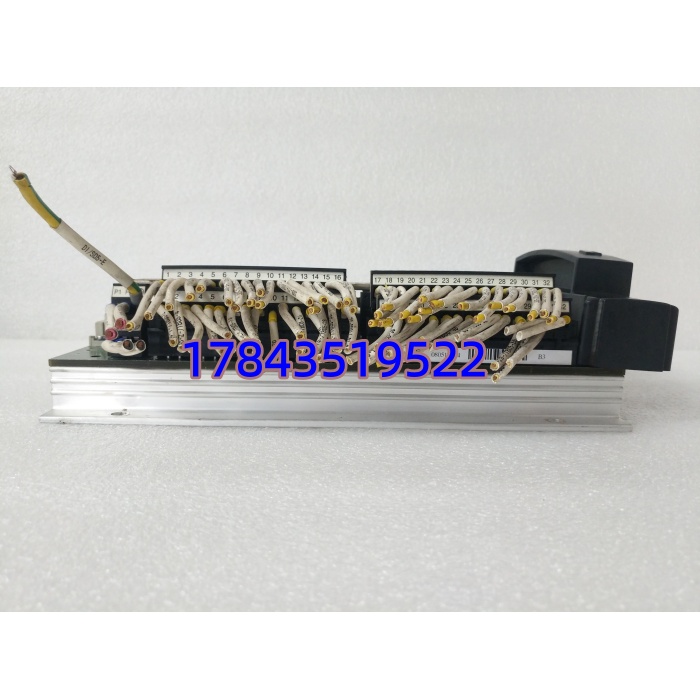

· 型号：2301（早期 Tricon MP，功能同 2351 / 参照 3000245-100 etc. 依机架世代——采购以现机架拆下实物标签完整 P/N 为准）
· 品牌：Triconex（Schneider Electric — EcoStruxure Triconex）
· 系列：Tricon TMR Safety System — Main Processor (MP) Module (v8/v9/v10 compatible generations)
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | Tricon TMR Main Processor (Logic Solver) Module — MP Slot 1/2/3 |
| 常见现场标号 | 2301（早期 v9 标签）/ 2351 / 3000245-100 / 4100165-100（依生产年代及内存大小） |
| 适用机架 | Tricon Model 2351 / 3000 系列机架（v8.0～v11.x 依 Firmware 兼容矩阵——严格来说 v12+ 用新型 MP 不可混） |
| 处理器 | Motorola MC68040 或 ColdFire（依版本），主频 25–33 MHz（早期）/ 更高（后期 F/G 版） |
| 用户程序内存 | 早期 835 KB；后期 2 MB / 4 MB（依具体 2351 变体——2301 多指 835KB 早期版） |
| 非易失存储 | EEPROM / Flash 存 Checksum + Config Copy（视 TriStation 版本） |
| TriBus 接口 | 模块间 3 条高速交叉校验总线（TriBus A/B/C），用于 MP↔MP 及 MP→I/O 通信 |
| I/O 通信 | 通过背板与 DI/DO/AI/AO 模块通信，支持 2oo3 输入表决及输出表决写回 |
| 扫描周期 | 典型 50 ms（可调 10 ms～数秒 依程序复杂度及 I/O 点数） |
| 状态指示 | 前面板 LED — RUN（绿=主程序运行）、FAULT（红）、TRI-BUS A/B/C Active、HEALTHY |
| 热插拔 | 支持在线插拔更换（建议 Tricon 在线时先确认模块 Fault 状态再更换；无扰动切换要求其余两 MP Healthy） |
| 供电方式 | 由 Tricon 机架背板 5V 逻辑供电（典型 ≤8W/模块） |
| 编程/组态软件 | TriStation 1131（v4.x～v5.x 依 MP Firmware 版本——严格来说老 2301 通常配 TS1131 v4.x） |
| 安全完整性 | SIL 3 per IEC 61508 / IEC 61511（2oo3 架构下） |
| 工作温度 | 0℃ ～ +60℃（控制室柜内） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 安规认证 | TÜV SIL 3、FM、CSA、CE、ATEX/IECEx（配合认证机柜） |
| 安装方式 | 插入 Tricon 机架左起 Slot 1/2/3（依次 MP A/B/C），带锁定手柄 |
| 尺寸/重量 | ≈160×30×230 mm / ≈0.3 kg |
产品介绍
现场实测发现——Tricon MP 模块故障多半不是”全灭”而是单块 MP 报 Fault LED 红（TriBus 校验错或内存 parity error），剩余两块 2oo3 继续运行保护功能不受影响，但维护若忽视”单 MP Fault”当偶然报警直到第二块也挂则 Safe State 触发。这模块干的活就是 TMR 大脑：三块各自跑同一份编译后 IL 程序、交叉比对、输出表决——区别于普通 PLC 的单 CPU。老 2301（v9 时代）最怕的是 NVRAM 电池耗尽致 Configuration Checksum 失败（上电报 “Invalid Config”），换新模块需从 TriStation 重下装或从同伴 MP 自动同步（Auto Load 须使能）。
原厂对早期 v9/v10 MP（含 2301/早期 2351）部分批次 Legacy/Discontinued，新项目推 Tricon CX / Trident + 新 MP，在役 ESD/SIS 系统躲不开。市面流通多为 NOS 及拆机测好，采购必要求插回原 Tricon 机架（其余两 MP 在位 Healthy）自动 Sync 或通过 TriStation 下装程序运行至 RUN LED 绿截图 + Firmware 版本声明匹配现网。按 ABC 分类——SIS 处理器归入最高 A 类，建议按每 TMR 机架备 1 件（至少），理想是按 N+1 备整组三块中 1 件做共享冷备（三块同时坏概率极低但单块故障需无扰更换）。TCO 算一次 SIS 逻辑解列或误动致装置停机，不是单块处理器价。
应用场景与库存策略
2301/MP 故障征兆：单块 MP Fault LED 常红、TriStation 报 “MP x Failed/Checksum Error”、上电 RUN LED 不亮（NVRAM 电池失效或 Flash 坏）、三块全 Fault = 机架失步（通常因电源或背板异常非单 MP 独坏）。
- 油气/化工 ESD 及火气系统（Tricon v9/v10 机架 3×MP + DI/DO）→ 关键安全逻辑解算→建议每 TMR 机架或每 2–3 套同类 Tricon 系统备 1 件冷备（Cold Spare），优先按同型号同 Firmware 版本；若预算允许按 N+1 整组三块中备 1 件厂级共享（三块 MP 需同型同 FW 成对运行，冷备可互换入任一位）。每 2 年抽检插入在运机架（同伴 MP 在位）验证 Auto Load 同步正常。
- 电力/海上平台 机组保护 SIS（Tricon 执行跳闸逻辑）→ 冗余 MP 架构故障可无扰切换→仍建议Last-time-buy 锁定至少 1 件匹配版本（剩余服役 >5 年多锁 1 件做厂级共享）。
- 计划升级 Tricon CX / Trident 或迁移 EcoStruxure Triconex→ 可只备 1 件过渡，同步推进新版本兼容评估（新 MP 物理不同不可原位替补老 2301 机架）。
- 二手/翻新件验收→ 索要：① 序列号及完整标签微距照（2301 或 2351 P/N + Firmware Ver.）② 插原 Tricon 机架（另两 MP Healthy）自动 Sync 或从 TriStation 下装程序后 RUN LED 绿截图 ③ NVRAM Batt ≥2.8V（或要求换新），拒收 LED 暗淡或 TriBus 校验错持续件。
真实案例：某沿海 LNG 接收站 ESD 系统 Tricon v9 三 MP（标 2301 早期版），运行十年某次停电重启后 MP-C 上电 RUN 不亮——NVRAM 电池耗尽 Config Checksum 失败。因库房无同 Firmware 版备件原厂交期 12 周，临时从兄弟站拆调等了 4 天（幸好 2oo3 仍运行）。事后按 ABC 归入 A 类——向可靠渠道签 2 件同完整 P/N+Fw 版冷备入库（其中 1 件做年度插机架验证 Auto Load 同步），另推动全站 Tricon MP 按三取二节点盘点。后来脱硫装置同型 MP 遇老化，拆封冷备 20 分钟恢复 RUN 态。
