产品详情
· 型号：2481（Schneider Electric Triconex P/N 4105-2481）
· 品牌：Triconex（Schneider Electric，原 Invensys）
· 系列：Tricon CX / Trident TMR Safety System — Analog Input (AI) Main Module, 8 Channel
规格参数

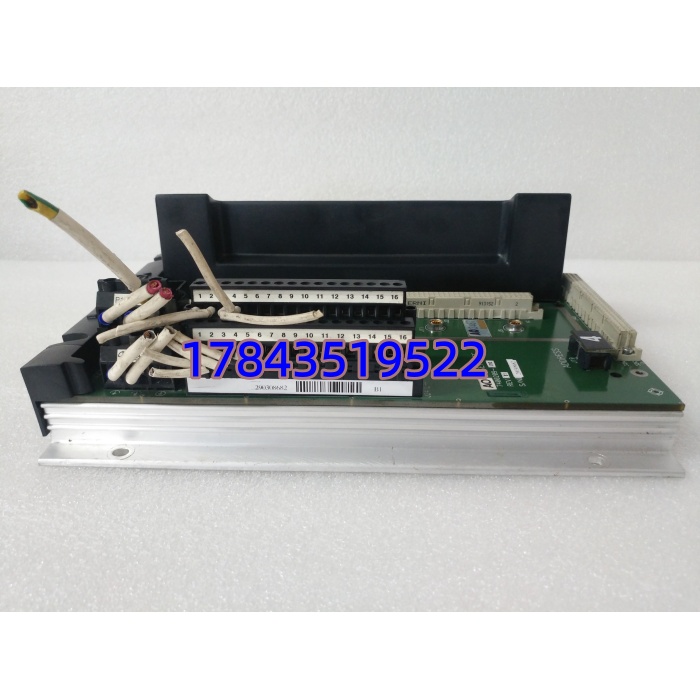

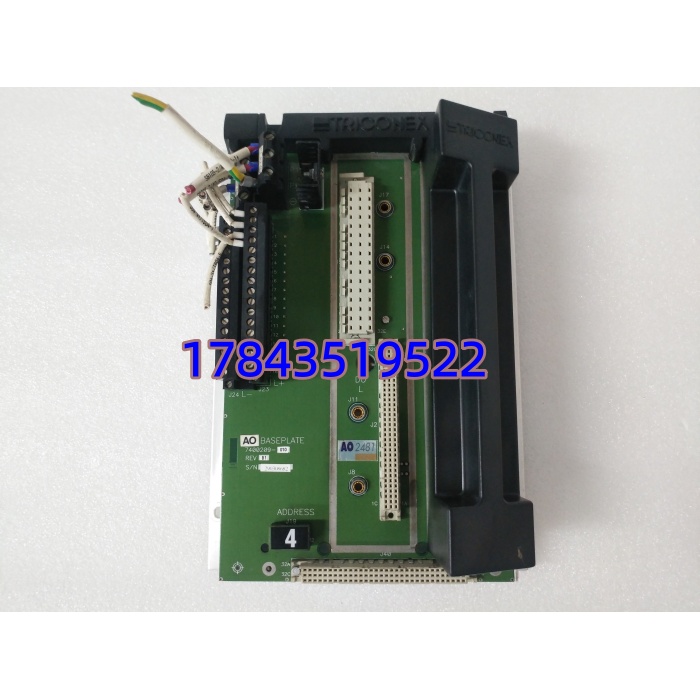

| 参数项 | 规格值 |
|---|---|
| 产品全称 | Triconex 2481 8-Channel Analog Input Module for Tricon CX / Trident TMR System (P/N 4105-2481) |
| 制造商 | Triconex / Schneider Electric (原 Invensys) |
| 订货号 / 变体 | 4105-2481（2481 为常用简称；Rev B/C/D 为固件/元件改版，功能兼容） |
| 适用系统 | Tricon CX (Model 3009/4351A/4352 主处理器机架)、Trident (MP 3009 等)，编程软件 TriStation 1131 |
| 输入通道 | 8 路独立模拟输入（每通道三模物理独立 A/D，内部 2oo3 表决） |
| 输入信号类型 | 4–20 mA DC（缺省，两线/三线变送器）、0–20 mA、0–10 V DC、±10 V DC、0–5 V（软件组态 per channel group） |
| 分辨率 / 精度 | 16 bit A/D；典型精度 ±0.1% FS @25℃；线性ity ±0.05% FS |
| 输入阻抗 | 电流模式 ≈250Ω（内部 shunt）；电压模式 >1 MΩ |
| 报警功能 | 每个通道可设 Hi / Lo / HiHi / LoLo 报警、Rate-of-Change、Sensor Break (4mA 以下检测)、Overrange 诊断 |
| 表决方式 | TMR：三通道独立采样→交叉比对→2oo3 中选或报警（1oo1 模式可选关表决） |
| 配套端子块 | 须配 Tricon AI 端子块——典型 740000x 系列（如 7400020 高密度螺端子块）或 735000x 系列，依机架版本 |
| 通信接口 | 与 Tricon Main Processor 经 CTE (Common TriBus Extension) 背板通信，无外部总线口 |
| 诊断 LED | 前面板 PASS / FAIL / ACTIVE / CHANNEL STATUS (per ch) 多色 LED |
| 供电方式 | 由 Tricon 机架背板供给 5 V DC（典型 <4W/模块） |
| 安装形式 | Tricon 主机架或扩展 I/O 机架标准模块槽位（与 DI/DO/PI 模块同物理槽位类型） |
| 工作温度 | 0℃ ～ +60℃（柜内），存储 -40℃ ～ +85℃，湿度 5–95% RH 无凝露 |
| 认证 | IEC 61508 SIL 3 / IEC 61511 / TÜV / UL / cUL / ATEX / IECEx（依具体应用条件） |
| 生命周期 | Tricon CX 平台 Active-Mature；2481 仍可订但交期受出口许可影响 8–20 周，部分老 Rev 转 NOS |
| 物理尺寸(约) | 标准 Tricon 模块 单槽 ≈ 高 6TE(≈30mm)×深 180mm×高 233mm（与 DI/DO 模块同外型） |
产品介绍
（A 场景痛点切入）某 LNG 接收站 ESD 系统 Tricon CX 架里 2481 AI 模块管着 8 个低温罐区液位及火炬总管压力——运行第七年秋检做 AI 通道强制校准发现 Ch3 读值恒为零但回路供电正常、端子块 LED 指示有电流。最后确认是模块内部某 A/D 通道基准电压源温漂超差致该通道表决被 2oo3 剔除（模块 PASS 仍亮但 TriStation 报”Channel Degraded”），热插更换后恢复。（这里提醒：Tricon 2481 模块 PASS LED 常绿不代表所有通道完好——TriStation Diagnostic 里看 Individual Channel Status 才是真相，别只看面板灯。）这卡 MTBF 不错（无机械、无风扇），真正风险是：a) 现场浪涌耦合进 AI 线打坏输入级（尤其是无外置隔离栅时）b) 交期不可控等不到货 c) SIS 按 fail-safe 设计——模块全通道故障如被雷打通常转安全态但部分 AI 用于过程监测如液位则丢失可见性影响操作决策。
严格来说 2481 必须配对应 Tricon AI 端子块（7400xxx 系列），模块本身无现场接线端子——买裸模块确认柜内已有对应端子块且版本兼容（早期 7400000 与新型 740002x 机械兼容但部分特征电阻不同建议同代）。按 ABC 分 A 类关键件（SIL 3 系统 I/O），建议按 Tricon 架内在用 AI 槽位数 N 备 N+1 跨架互备最低 1 件冷备。新项目仍可选 Tricon CX 或考虑 EcoStruxure Triconex (Trident+) 迁移评估，老装置延寿只买同型号 2481（注意 Rev 兼容——通常各 Rev 互插 Tricon 机架自动识别，以 TriStation 兼容矩阵为准）。
应用场景与库存策略
ESD/F&G/HIPPS 系统里 Tricon 2481 采集现场安全相关模拟量（液位/压力/温度/火焰探测器 4–20mA）——它故障整组 AI 点丢数，SIS 按 fail-safe 或保持（依 SIF 设计），操作员失去关键过程可视。而原厂交期波动大、出口许可偶有延误，紧急调不到是新项目典型痛点。
- 炼化/海上平台 ESD 系统（Tricon CX 架含 AI 槽采集罐液位/火气 4–20mA）—每 AI 槽 1 块 2481 → 非它不可因 Tricon 专有背板 CTE 定义，3503E/4351A 通信模块不替代 AI → 建议按 Tricon 架内在用 2481 槽位数 N，备 N+1 件冷备（最低 1 件密封存），跨同代 Tricon 机架可共用。
- 冗余 I/O 配置（1oo2 / 2oo3 表决架）—若 AI 点分布在多扩展架各配 2481 → 按实际扩展架内 2481 数 N 备 N+1。
- 老线延寿（Tricon Classic 1131 v9.x vs v10.x）—2481 Rev B/C/D 通常固件向下兼容，新备件（较高 Rev）插老机架 TriStation 会自动识别——若遇报警查 TriStation “Module Compatibility” 表，极少需降 Rev。老装置延寿只买 2481 对应 P/N 4105-2481。
- 防呆：2481 必须配 Tricon AI 端子块（740000x 系列），模块本身无出线——收货核对柜内已有对应端子块；另外注意 2481 与 3503E（通信）、3009（主处理器）物理槽位不同类型但通常 Tricon 机架混插允许——确认你槽位是 AI 预留位再下单。
真实案例：南海某海上平台 Tricon CX 主架 + 1 扩展 I/O 架共 3 块 2481 AI（液位/压力/火气）。第五年台风季平台遭感应雷，一只 2481 Ch0–Ch3 输入级打坏（现场无隔离栅直接并接 4–20mA 来自老变送器），TriStation 报”Module Degraded – Channel Fail”。平台无备件原厂询交期 14 周出口待批，最后从陆地基地空运一块测过 NOS 顶替（幸安全级库房有预留应急备件池）。事后按建议：a) 全平台 Tricon 按 AI 槽位 3 块备 2 块 NOS（一台作轮换冷备一台应急） b) 评估现场加外置 AI 隔离栅防再次浪涌打坏 c) 建立 Tricon 老件 Last-time-buy 预警。万美金级模块挡的是 SIS 模拟量全丢影响操作决策与安全可视。
