产品详情

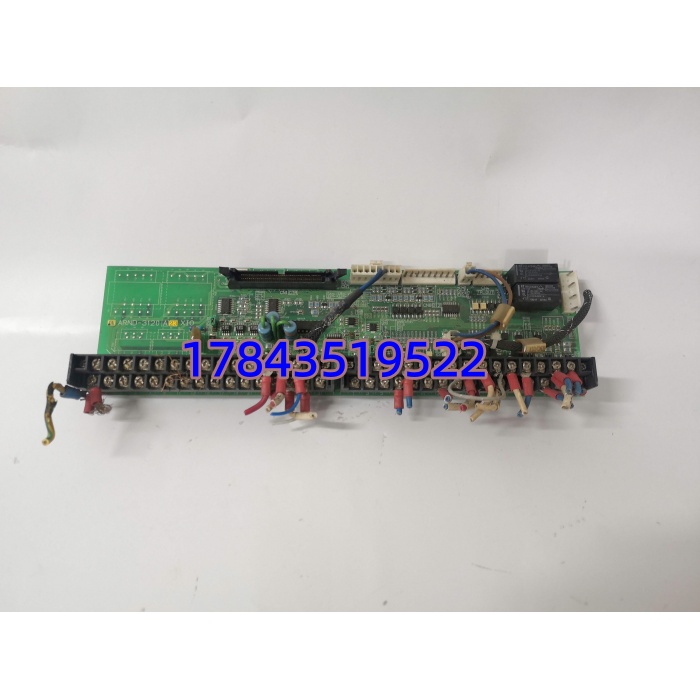

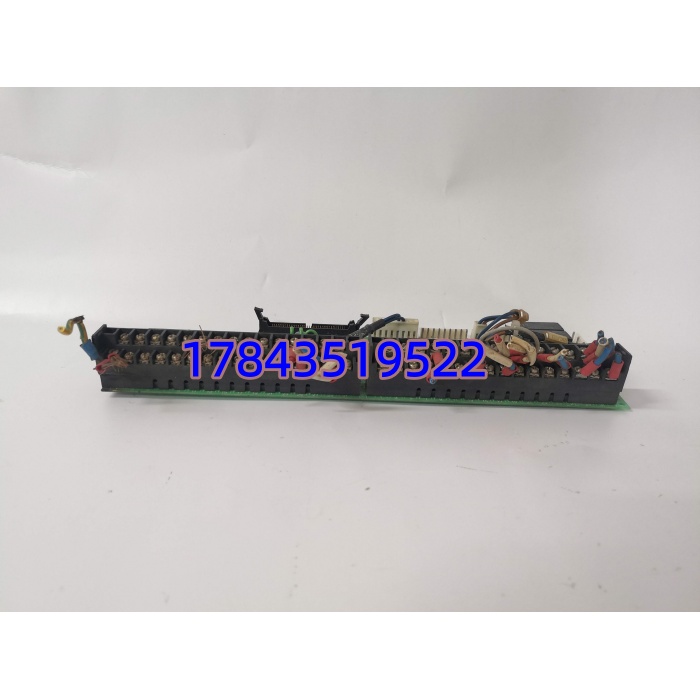

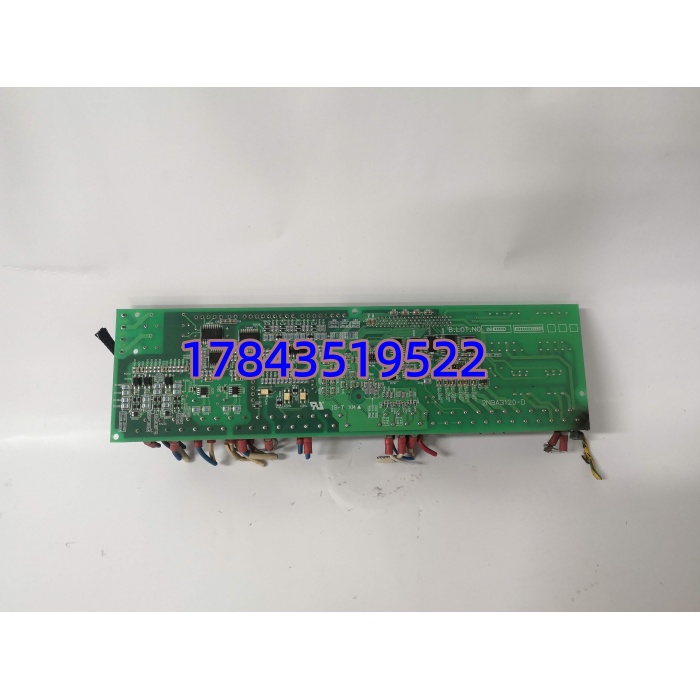

· 型号：2N3A3120-D（东芝变频器内部控制/I-O PCB，关联 BOM 2N3A3120）
· 品牌：Toshiba（TOSVERT™ Drives — Toshiba International Corp. / TMdrive legacy）
· 系列：VF-AS1 / VF-S15 / VF-PS1 Series — Internal Control / I/O Option Board
规格参数
- 产品类型：变频器内部控制电源 + 数字 I/O 接口板（Plug-in PCB for TOSVERT VF-AS1/S15/PS1 等）
- 完整部件号：2N3A3120-D（”-D” 常代表 Conformal Coating / 特定 Option——采购核对现机内板标签是否带 -D 后缀）
- 适用变频器：Toshiba VF-AS1（0.4–315kW）、部分 VF-S15 小功率及 VF-PS1 泵/fan 型兼容（严格来说须核对变频器机型及内部 SLOT 定义——早期 VF-S11 用不同小板不可混）
- 控制电源功能：由变频器主直流母线或外部 24V 端子经本板生成控制回路 24V/5V 供 DSP+面板+I/O，支持 “Run Permit” 端子断电保持参数（部分机型）
- DI 通道（可编程）：通常 6～8 点多功能 DI（FWD/REV/JOG/多段速/故障复位 etc.），光耦隔离，Sink/Source 依跳线
- DO 通道：1～2 组 Form C 继电器输出（运行中/频率到达/故障等），触点容量 250VAC 2A / 30VDC 1A
- 模拟量接口（依版本）：1× 0–10V/4–20mA 频率给定输入 + 1× 0–10V/4–20mA 输出（运行频率/电流监视）——部分批次此板只含 DI/DO，模拟量由主板直接出，以实物为准
- 通信选项：本板通常不含 RS-485（VF-AS1 标配 Modbus on main CPU；部分 -D 版带端子引至 external slot）
- 状态指示：板载 LED（PWR / RUN / ALM 依版本，多数状态由变频器面版显示）
- 安装方式：插入变频器主控板指定 PCB Slot 或螺柱固定 + 排线/金手指对接主控板
- 供电要求：由变频器内部母线或外接 24VDC control terminal（R/L/S 端子侧）供给，典型自身功耗 <3W
- 工作温度：0℃ ～ +55℃（柜内，部分 Conformal Coat 宽温 -10～+60℃ 依认证）
- 存储温度：-25℃ ～ +85℃
- 安规/EMC：符合 EN 61800-3 / EN 55011 Class A（作为变频器组件）
- 尺寸(约)：90×60×25 mm（依机型插槽，典型小 PCB）
- 配套端子：通常随板附接线端子排（可复用旧端子上板——注意端子排型号须匹配，部分版本端子不随板需另购）
产品介绍
在某化纤纺丝线碰过——VF-AS1 驱动计量泵，运行六年后偶尔上电面板报 “Err 0C”（控制电源异常），复位就好但频次增加：拆机发现 2N3A3120-D 板上 24V 稳压电感轻微虚焊致冷启动不启。这板干的活就是给 DSP 喂干净 24V 并把外部启停/多段速 DI 及故障继电器 DO 桥接到主控——故障时变频器整机”死机”或 DI 命令不响应，很容易被误判为外部接线或参数乱。因无独立报警 LED 多数状态靠面板代码解读，老手会直接量板端 24V 控制电压确认。
原厂对早期 VF-AS1 内围 PCB 部分批次 Discontinued，新机推 VF-AS1 new rev 或 VF-nC1 系列，在役系统躲不开。市面流通多为 NOS 拆机测好，采购必要求插回同型变频器上电面板正常自检通过 + DI 端子短接验证启停/多段速功能响应截图。按 ABC 分类——若驱动关键工艺轴（计量泵/主引风机/给水泵）归入 A 类，建议每机型或每 3–4 台同类变频柜备 1 件 Buffer Stock（注意同 -D 后缀）；一般辅机 B 类厂级共享。TCO 算一次整线因单台变频控制板故障停机的产能损失，不是单小块 PCB 价。
应用场景与库存策略
2N3A3120-D 故障征兆：变频器上电面板无显示或闪”Err 0C/OH”/”Control Pwr Loss”、外部启停 DI 命令无反应（面板点动正常）、继电器 DO 不动作但面板显示 Fault Output 已触发、拆机量板上 24V 控制电压缺失/漂移。
- 化纤/纺织 计量泵/牵伸辊 VF-AS1 变频驱动（关键工艺轴）→ 单柜单变频无冗余→建议每 3–4 台同类 VF-AS1 柜备 1 件冷备（Cold Spare），入库核对完整标号 2N3A3120-D（含 Coating 后缀）及适配变频器 kW 范围标签，每 2 年抽检插同型机验证上电自检+DI 启停响应。
- 水处理/暖通 风机水泵 VF-PS1/VF-AS1（非关键或有多台并列）→ B类可按厂级 N+1 共享备件池锁定 1–2 件（考虑未来 5–8 年退役前 Last-time-buy）。
- 计划升级新代 VF-nC1 / 其它品牌→ 可只备 1 件过渡，余预算投入新驱动及参数移植。
- 二手/翻新件验收→ 索要：① PCB 丝印 2N3A3120-D + 序列号微距照（含 Coating 标识）② 插原型号变频器上电面板自检通过(不报 Err 0C) + 短接 FWD/COM 端子变频器 RUN LED 亮/停止正常截图 ③ 检查排线插座无氧化焦痕，拒收电容鼓包或焊点修补痕迹明显件。
真实案例：华东某涤纶长丝车间 VF-AS1 22kW 驱动计量泵，2N3A3120-D 板上 24V 稳压电容 ESR 恶化致冷启动失败——周一早班上电面板不亮，复位数次偶好。因库房无同 -D 版备件原厂交期无期，从渠道调 NOS 等了 6 天期间该位手动旁路维持降质生产。事后按 ABC 归入 A 类——向可靠渠道签 2 件同完整标号(2N3A3120-D conformal coat)冷备入库（其中 1 件做年度插同型机验证上电+DI 启停），另推动关键位逐步评估升级 VF-nC1（需重调参数）。后来络筒机区同型变频遇雷击端口打坏 DI 光耦，拆封冷备 20 分钟恢复运行。
