描述
产品详情
· 型号：UTNH23A
· 品牌：TOSHIBA（东芝）
· 系列：TC-net 100 / UTNH 系列
技术参数
- 产品定位：TC-net 100 光纤传输线 A 线主集线器（Line A Master），内置 TC-net 100 版 SNMP 代理

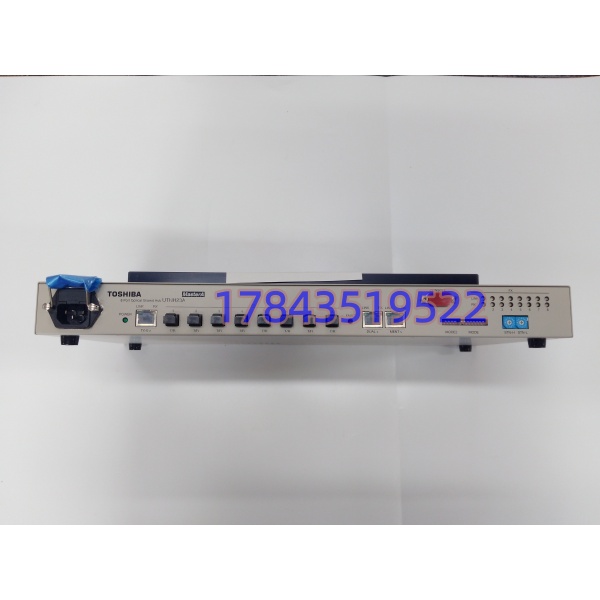

- 光端口：8 × MT-RJ（FX-1~FX-8），接 GI 石英 62.5/125μm 双芯光纤跳线
- 电端口：1 × RJ45（TX-0），增强 Cat5 双绞线，接 TC-net 100 电接口站
- SNMP 端口：1 × MENT（100BASE-TX 以太网，接 NMS 网管）、1 × A/B SNMP DUAL 交叉口（与 UTNH23B 互连）
- 通信速率：100 Mbps（TC-net 100 扫描传输分高/中/低三速模式，非普通交换机的自适应协商）
- 支持协议：TC-net 100 扫描传输、TCP/UDP/IP、PCMP（东芝过程控制报文协议）、SNMP v1/v2c
- 供电输入：95–250 V AC，内置熔断器 250V/3A（过流断开需更换，建议周期预防性替换）
- 功耗：约 0.6 A @ 100 V AC（60W 级）
- 诊断能力：每光口链路状态、SNMP 远端可读端口计数、A/B 线互连状态灯
- 安装方式：19 英寸机架式（典型宽约 446mm）或柜内托架，非 DIN 导轨小卡
- 工作温度：0~+55℃（部分渠道标 -20~55℃，以原厂手册为准）
- 存储温度：-25~+70℃
- 物理尺寸：约 446 × 45 × 221.5 mm，约 4.3 kg
- 安全/EMC：工业级设计，符合东芝 TC-net 100 集成控制器配套规范
产品介绍
从某 300MW 机组 DCS 改造的痛点直入——原 TC-net 100 单网运行三年，有一次 FX-3 光口微弯损耗导致扫描周期从 10ms 跌到 80ms，汽机调门指令滞后被运行投诉。查了一圈光纤熔接点，最后发现是 UTNH23A 的 SNMP 里 FX-3 收光计数一直在涨错包，换掉这块 A 线 Hub 后错包归零。它的定位就是 TC-net 100 光骨干的接入收敛点：8 个 MT-RJ 光站（如 VCPU 卡、I/O 站、操作员站光网卡）插进来，广播域由它做电气/光学隔离和再生，RJ45 口留一个给老电接口站过渡，SNMP 口留给网管抓端口级诊断。在某个造纸线项目里碰到过，B 线 UTNH23B 先坏，A 线 UTNH23A 硬扛了 11 天没停过程，这就是双网架构里单件可在线替换的价值。
商业采购上必须认清：UTNH23A 不是普通工业交换机，它跑的是东芝私有 TC-net 100 扫描广播时序（带碰撞规避和定周期响应），拿赫斯曼或菲尼克斯的 100M 交换机硬替，周期数据会乱序、SOE 对不齐。但得泼冷水：它只管 A 线，标贴上印着 Line A Master 就是 A 线，想省事单网运行可以，但过等保或 SIL 审查时双网缺 B 线会被打回。严格来说，它只在固件与 TC-net 100 站卡版本同代（如 V2.x 对 V2.x）时 SNMP MIB 完全可读，跨大版本可能 MENT 口能 Ping 通但 FX 口计数读不全，采购让供方拍前盖 Firmware 标。
替换与升级建议
✅ 直接替换
- TOSHIBA UTNH23A 同型号不同生产批次：物理尺寸、MT-RJ 针序、SNMP MIB 一致。停机断电换件→用交叉线连 UTNH23B 的 DUAL 口→上电后进 NMS 看 FX-1~8 全 UP 即可，无控制器侧改动。建议换前备份 SNMP 配置（若启了 Trap 目标）。
- UTNH23A 不同尾缀（如带 /A 或不带）：只要前盖主型号 且 Line A 标识在，直替；东芝该件尾缀多为生产批号非功能分叉。
⚠️ 软件兼容（需改配置）
- UTNH23B 替 A 线位置：硬件同壳同口，但 B 线固件里 SNMP MIB 实例和 A/B DUAL 握手逻辑相反。硬插 A 线位，TC-net 双网会报“Line A Role Mismatch”，需进站卡把 A 线角色重配或把整网 A/B 物理对调，改动 0.5–1 人天且需停机下装网络角色参数。
- 第三方 100M 工业交换机（赫斯曼 MACH104 等）：物理能接 RJ45 和光模块，但不支持 TC-net 100 扫描广播时序，只能传消息模式（TCP/UDP），周期扫描数据会丢。仅适合把 的 SNMP MENT 口桥接到办公网做监控，不能替它干 Hub 的活。
❌ 硬件不兼容
- 东芝 USIO21 等 TC-net 站接口卡：那是插在控制器槽里的子卡，不是网络 Hub，物理形态与供电完全两路，绝对不能互为替换。
- 普通 8 口 RJ45 以太网集线器：无 MT-RJ 光口、无 TC-net 100 时序、无 A/B 冗余握手，只能依赖库存找正确 ，硬接会让光站脱网。
