描述
产品详情

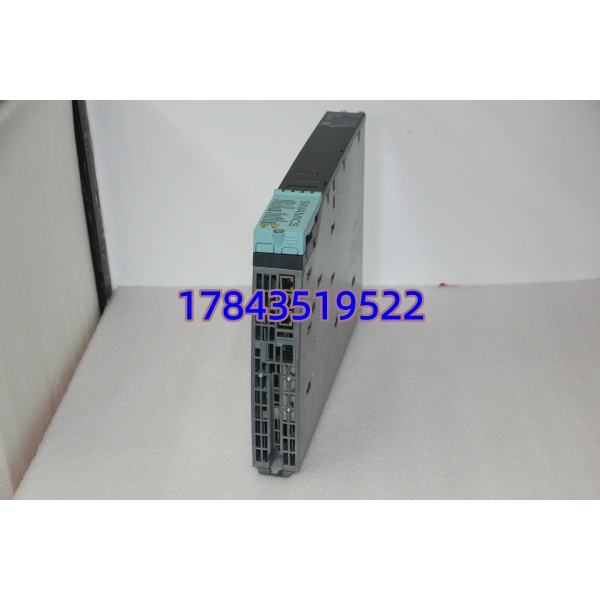

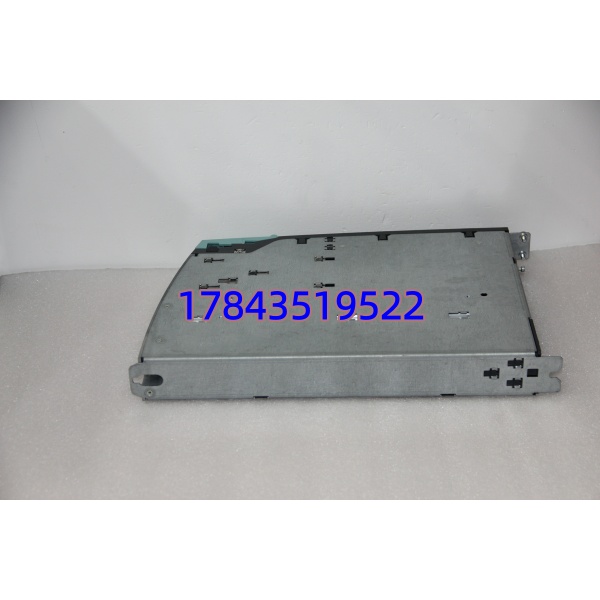

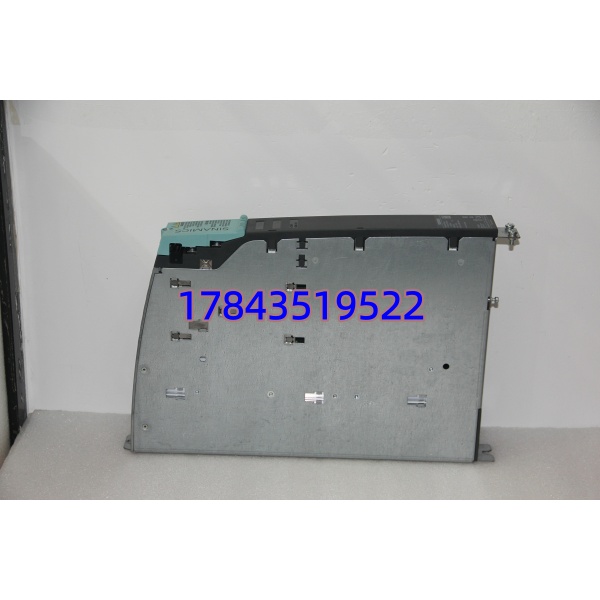

· 型号：6SL3120-1TE21-8AA4
· 品牌：Siemens（西门子）
· 系列：SINAMICS S120 — Booksize Single Motor Module（SMM）
规格参数
- 产品类型：SINAMICS S120 单电机模块（Single Motor Module, 书本型，内部风冷）
- 适用架构：S120 多传动/共直流母线系统，受控于 Control Unit CU320-2 DP/PN 或 CX32-2（需 DRIVE-CLiQ 连接）
- 直流母线输入电压：DC 510 V … 720 V（推荐 600 V DC，对应 3AC 400V 进线整流）
- 额定输出电流 Irated：18.0 A（连续，Ta=40℃ 无降额）
- 基值负载电流（基本负载 Ibase）：15.3 A
- 峰值输出电流 Imax：20.0 A（轻过载 LO 模式 110% 60s / 150% 3s，依固件版本和负载循环）
- 适配电机功率参考：同步伺服电机（1FK7/1FT7）≈7.5–9 kW@400V；异步电机（1LA）≈11 kW@400V（以 SIZER 计算为准）
- 输出相数/电压：3AC 0 … ~Udc（PWM 调制），最大相电压取决于直流母线
- 内置制动斩波器：有（需外接制动电阻至端子 BRK+/BRK-），斩波阈值 ≈DC Link 的 1.05–1.1 倍（需核对参数 p1254）
- 控制周期：电流环 125 μs，速度环 250 μs（典型伺服模式）
- 脉冲频率：可设 2 / 4 / 8 / 16 kHz（高频降噪但增损耗需降额）
- 通讯接口：1× DRIVE-CLiQ X200（RJ45），用于与 CU 交换过程数据及参数
- 使能/安全接口：X21（端子 1–8），支持 STO（Safe Torque Off）SIL3/PLe 需正确接线 p960x
- 功率端子：DCP/DCN（直流母线输入，M8螺栓），U/V/W（电机输出，M8螺栓），PE（M5螺钉）
- 辅助供电：DC 24 V（端子 X24：+24V / 0V），允许 -15%…+20%，典型约 1.2 A 上电，风扇运转时略高
- 冷却方式：内部强制风冷（模块顶部/底部进出风，书本型风道需柜内保持风道通畅）
- 防护等级：IP20（柜内安装）
- 工作温度：0 … +40℃（满负载），+40 … +55℃ 需电流降额（参考降额曲线）
- 存储/运输温度：-40 … +70℃
- 相对湿度：5 … 95%（无凝露）
- 尺寸（书本型单槽）：宽 50 mm × 高 ≈270 mm × 深 ≈270 mm（含端子凸出），净重 ≈1.6 kg（部分资料 1.5–1.7kg）
- 认证：CE、cULus、DNV GL、ABS、CCS（依批次）
- 停产状态：PM410 已停产（原宣布 2018 年前后逐步退市），官方替代推荐 6SL3120-1TE21-8AD0（C/D-type，固件要求 CU320-2 FW≥V4.7）
- 随货：含 DRIVE-CLiQ 连接电缆（通常 0.21m 或 0.5m 依包装批次）
产品介绍
这是 SINAMICS S120 书本型单轴电机模块，18A 规格，插在 ALM/SLM/BLM 整流单元后的直流母线排上，专门驱动单台伺服或矢量电机。跟双电机模块（Dual Motor Module）不同——单电机模块每个轴一块，各自独立 DRIVE-CLiQ 地址，方便单独更换和参数化管理。内置制动斩波器省掉外置制动单元（中小功率场合），只需接制动电阻。模块通过 DRIVE-CLiQ 自动把序列号、额定数据传给 CU，上电自动识别，基本不用手动敲电机模块参数。
坦白讲，6SL3120-1TE21-8AA4 已停产，市面基本是 NOS 或未测拆机件。替代型号 6SL3120-1TE21-8AD0（C型）或 8AE0（D型）功能兼容，但要求 CU320-2 固件 V4.7 及以上，STARTER/SCOUT 也需对应升版。换件时 DRIVE-CLiQ 电缆随新模块附赠，注意旧柜内原有短 CLiQ 线若长度不够要换。还有一点——A4 版和 AD0 版风扇启停逻辑可能微调，偶尔需确认 p0640 风机参数，一般默认即 OK。
应用场景与行业案例
痛点切入
多轴加工中心或印刷机组共直流母线系统，某单轴 SMM 炸 IGBT 或过温保护频繁，整线停。S120 的优势是可单块替换不影响其他轴运行——不像一体机要整台换。我在现场遇过制动电阻接线松脱导致模块报 F30005（直流过压）封锁，误判模块坏，其实是斩波回路没闭合。
典型场景
- 数控机床/加工中心：CU320-2 PN + N块 6SL3120-1TE21-8AA4 各带主轴/进给轴 1FK7 伺服，共母线回馈节能
- 凹印制版/复卷机：多轴同步，单轴模块独立更换维护，内置斩波耗散刹车能量
- 橡胶挤出生产线：矢量控制异步电机，S120 高动态响应 + 安全集成 STO 满足急停 SIL3
- 存量 MRO 替换：原装 SMM 老化或功率器件失效，原位换同型号或验证过的 8AD0 替代
- 试验台伺服驱动：配合 6SL3040 CU320-2 DP 做单轴定位测试台
真实案例
华东某汽车零部件 CNC 加工线，夜班 X 轴报 F07900（跟随误差超限）随后模块 SF+F30004（短路/接地）。拆下量电机三相绝缘正常，测模块 U/V/W 对 DCN 有短路——IGBT 直通。库房有测好的二手 6SL3120-1TE21-8AA4（原想订 8AD0 但交期 6 周），断电拆母线护板、拔 DRIVE-CLiQ、松功率端子，新模块装上、接原 CLiQ 线（长度够）、紧力矩（DCP/DCN M8 推荐 8Nm，U/V/W 同），上电自动识别，TOPOLOGY 扫描 OK，做电机静态辨识一遍（若上次辨识数据存于 CU 可跳过），运行恢复。老师傅感慨”好在直流母线排螺母标记了位置，不然对相位序折腾半小时”。
常见问题解答 (FAQ)
Q1：6SL3120-1TE21-8AA4 停产了，直接买 6SL3120-1TE21-8AD0 能替吗？要注意什么？
基本可以。8AD0（C-type）/8AE0（D-type）是官方后继，引脚和功率兼容。要求 CU320-2 DP/PN 固件 ≥V4.7，STARTER/SCOUT ≥V4.7 SP1。换完后在线”Accept topology”让系统重识模块，原有轴参数（p1300/p0310 等）大多保留。若你们 CU 固件太老（V4.4 以前）建议找 NOS 的 -8AA4 或先升 CU 固件再换。
不支持。必须断直流母线（或断整流使能等待放电完成，DC Link <60V）再断 24V 辅助电，方可拆装。带电拔插可能打坏 DRIVE-CLiQ 接口或直流母线熔断器。换完确认母线极性、电机相序、制动电阻接线后再上电。
Q3：内置制动斩波器怎么用？不接制动电阻会怎样？
端子 BRK+/BRK- 外接制动电阻（阻值按手册选，典型 50–100Ω 依功率）。不接电阻时斩波器不投入，大惯量减速再生能量回充直流母线——若无 ALM（主动前端）吸收且无制动单元，会报 F30021（直流过压）封锁。小惯量匀速工况可不接，但建议至少接一只做保护。
Q4：DRIVE-CLiQ 电缆随货吗？长度不够怎么办？
新模块通常附带一根短 DRIVE-CLiQ 直连线（0.21m 或 0.5m 依包装），拆机件未必带。柜内间距大需另购 6FX2007-1AD03（3m）/6FX2007-1AD05（5m）等 CLiQ 电缆，只能用西门子原装 CLiQ 线，普通 CAT5e 不通。
