描述
产品详情

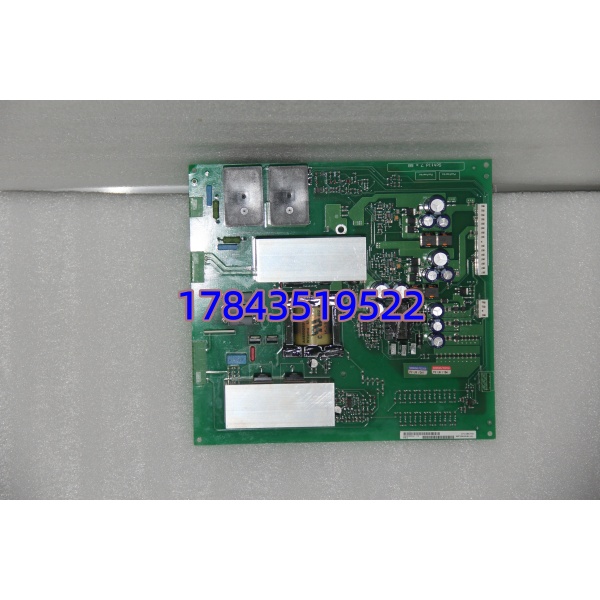

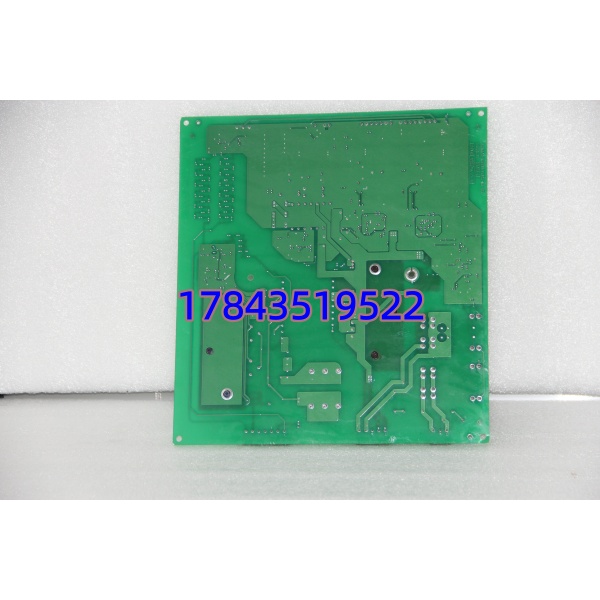

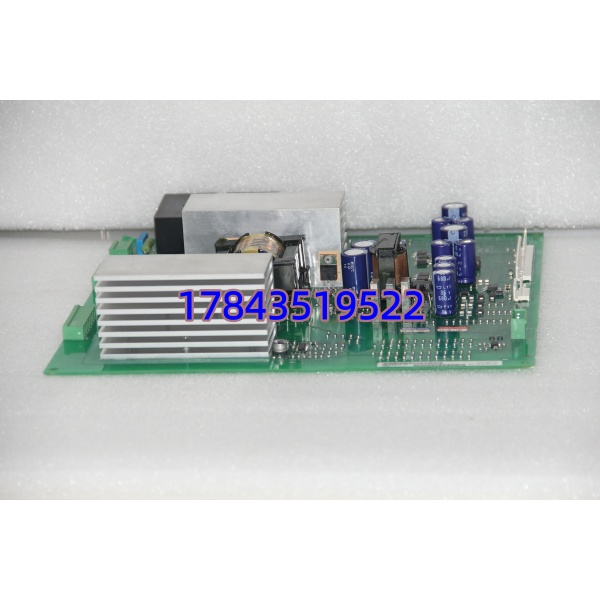

· 型号：6SE7038-6GL84-1JA1
· 品牌：Siemens（西门子）
· 系列：SIMOVERT MASTERDRIVES VC — 6SE70 Inverter Trigger/Interface Board
规格参数
- 产品类型：6SE70 逆变器功率单元触发接口/驱动适配板（Internal Electronics Board）
- 适用驱动系列：SIMOVERT MASTERDRIVES VC 6SE70 系列（书本型 Inverter Unit 及部分装机装柜型 Inverter Section）
- 关联控制单元：配合 CUVC（6SE7090-0XX84-0AB0）或 CUMC/CUVC-E 使用
- 安装位置：插装于逆变器功率模块顶部/侧部电子盒（Electronics compartment），通过多芯扁平电缆连至控制板
- 功能角色：转发 PWM 栅极脉冲至 IGBT 驱动级；回传 desaturation / 欠压 / 温度故障信号至 CUVC；含 RC 元件做脉冲整形与隔离
- 适配功率段：通常用于 6SE7033～6SE7041 区间逆变单元（确切对应表需核对 6SE70 备件手册，不同装机型板号有区分）
- 供电来源：由控制单元 5V/±15V 经背板供给，自身功耗极小
- 指示灯：通常无独立 LED，状态反映于 r002（故障代码 Fxxx 如 F011/F015 等 IGBT 相关报警）
- 工作环境：同功率单元电子仓，0～+55℃（受限整机环境），需防导电粉尘短路
- 物理尺寸：约 120×80mm（依具体变种），带固定孔及多针插座
- 认证：随整机 CE / UL / cULus（板级不单独认证）
- 生命周期：Discontinued（6SE70 全系 PM400 停产），仅备件市场流通
产品介绍
6SE7038-6GL84-1JA1 是 6SE70 逆变器里”看不见但致命”的内部板卡——上承 CUVC 控制板的 PWM 指令，下接 IGBT 驱动级。它不跑用户参数，但若此板焊点开裂、阻容老化或插座氧化，变频器会上电报 F011（IGBT 短路）、F015（欠压/驱动故障）甚至无规律封锁脉冲，常被误判为功率模块炸机。
坦白讲，这板在现场极少单独坏，一旦坏基本是受潮腐蚀或上次功率模块炸机时连带打坏。6SE70 全系停产，新机买不到，换板时一定先排除功率侧 IGBT 是否已短路——盲目换新触发板再上电，可能二次烧毁。
应用场景与行业案例
痛点切入
热连轧主传动 6SE70 装机装柜逆变器，检修后合闸报 F011（I x U 监控）。量 IGBT C/E 没短路，查发现触发板 6SE7038-6GL84-1JA1 插座根部有裂纹（上次模块炸机后未更换此板）。换新板前务必确认功率管完好，否则新板也保不住。
典型场景
- 冶金主/辅传动 — 6SE70 装机装柜逆变器（MV 型）内部电子盒内触发接口板，长年运行后接插件氧化导致偶发 F015
- 矿山提升机 — 书本型逆变器单元改造/修复时，保留功率模块只更换老化电子板恢复运行
- 水泥回转窑风机 — 老系统维持 6SE70，不做整体驱动升级，用测好拆机板做冷备
- 造纸分部传动 — 多台 6SE70 并联运行时，单台报 IGBT 相关故障先交叉验证触发板
真实案例
北方某铝厂，一台 6SE7041 装机装柜逆变器检修后一合高压直流就报 F011。维保换了一块 CUVC 仍报同故障，量 IGBT 三相 Vce(sat) 正常。拆电子盒发现 6SE7038-6GL84-1JA1 上靠近插座处有一道细微裂纹（上次功率模块炸后只换了 IGBT 没换此板）。库房有测好拆机板，断电更换、核查扁平电缆无松动、上电——r0002=3（运行就绪），带载正常。老师傅说 6SE70 修完功率部分，电子盒里这块板该一并检查，省得返工。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插此触发板吗？
严禁。必须在断开直流母线、放电完毕、切断控制电源后操作。带电拔插极大概率损坏 IGBT 驱动回路或触发板本身，且残余直流高压致命。
Q2：F011 / F015 报警一定是这板坏了吗？怎么排查？
先按规程：① 断电测 IGBT C-E 是否短路（万用表二极管档）；② 查 X9/X10 扁平电缆无松动氧化；③ 观察触发板有无烧灼/裂纹/电容鼓包；④ 若 IGBT 完好可尝试交叉更换同型号触发板验证。F011 最常见原因是 IGBT 击穿，其次才是触发回路问题。
Q3：和 6SE7038-6GL84-1JCx / 1JBx 等后缀区别？能互换吗？
末尾后缀区分适配功率段/硬件版本（如 1JA1 vs 1JC1），外型尺寸通常相同但内部 RC 参数或插座定义可能微调。建议 1:1 同编号替换，混用前核对 6SE70 备件对照表（List Manual → Spare Parts → Inverter Units），不确定时不要试。
