产品详情

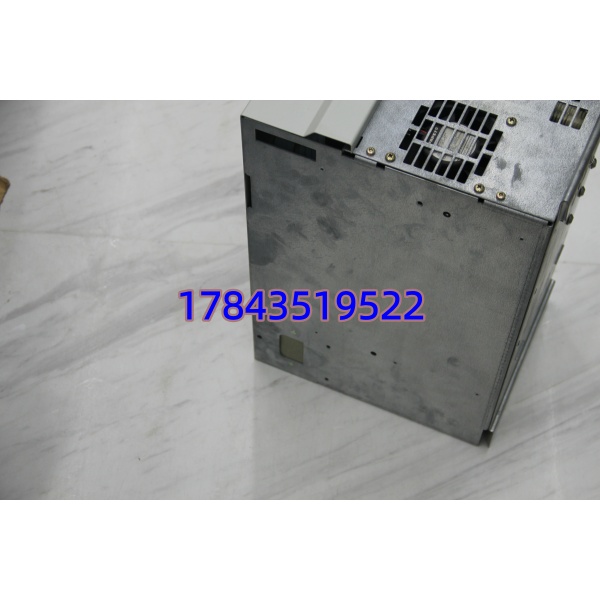

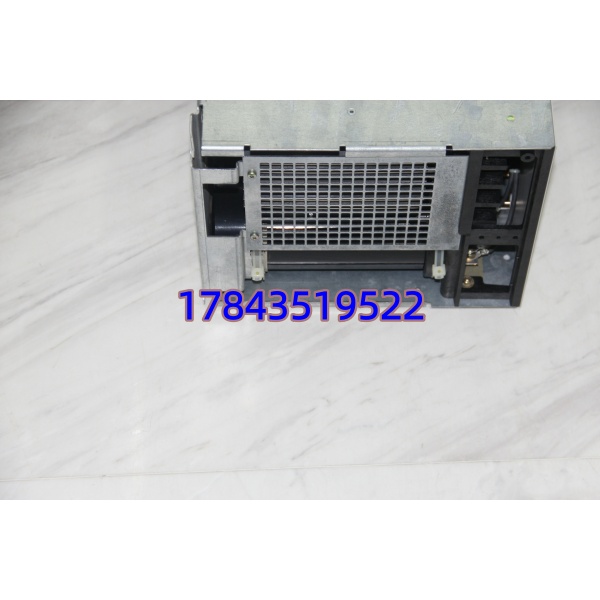

· 型号：6SC6101-2B（完整选型 6SC6101-2B-ZZ=A40+A28+G10+N13+V12）
· 品牌：Siemens（西门子）
· 系列：SIMODRIVE 610 — 模拟闭环进给轴驱动模块（Feed Drive Axis Module）
规格参数
- 产品全称：Siemens SIMODRIVE 610 Axis Module Type 6SC6101-2B for 1FT5 / 1HU Servo Motors
- 适用系统：SINUMERIK 3T / 3M / 8M / 810M / 820M（模拟接口），配合 SIMODRIVE 610 电源单元（6SC6100-EXX）
- 驱动类型：双象限（能耗制动靠电源模块制动单元），PWM 逆变桥
- 额定电枢电流：典型 30 A 连续（依跳线设置 A40 等后缀决定电流极限，具体核对原厂曲线）
- 输入电源：DC 母线取自 6SC6100 电源模块（约 600V DC 依进线电压）
- 控制信号：±10 V 模拟速度给定（from NC），Tacho（测速机）或编码器 A/B/R 反馈输入（via X411/X421 等）
- 反馈接口：支持测速发电机（tachogenerator）及增量编码器（1Vpp / TTL 依版本及跳线），Resolver 需对应版本
- 保护功能：过流、过热、电机缺相、测速反馈丢失（Err LED 指示）

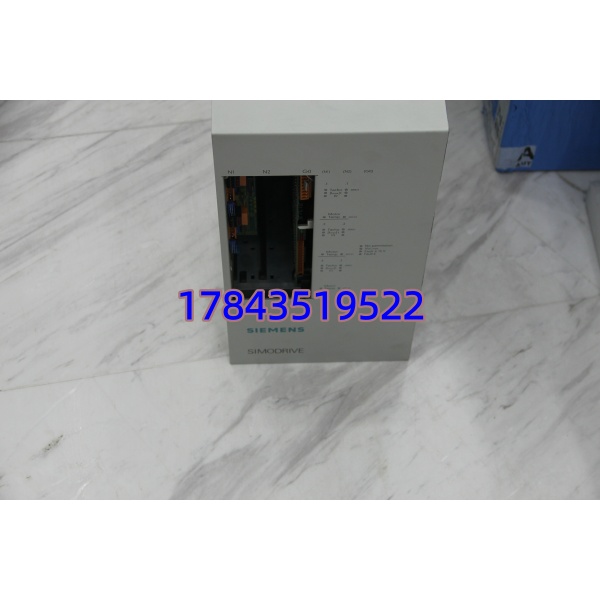

- 状态指示：Ready（绿）、Fault（红/Err）、Enable（绿）LED
- 安装方式：插入式安装于 SIMODRIVE 610 电源模块右侧总线导轨，通过后部汇流排取 DC 母线及控制使能
- 冷却：自然风冷（带散热片），柜内需保证通风
- 机械尺寸（约）：75 × 300 × 210 mm（宽×高×深，依具体版本）
- 工作温度：0 ～ +55℃（柜内），储存 -25 ～ +70℃
- 认证：CE（依批次），符合 EN 60204-1 机床标准
产品介绍
6SC6101-2B 是 SIMODRIVE 610 家族的模拟量闭环轴模块，九零年代大量配套 SINUMERIK 3/810/820 系统驱动 1FT5 伺服电机。它本身不整流——直流母线从左侧 6SC6100 电源模块引来，控制信号来自 CNC 的 ±10V 模拟指令，位置/速度闭环靠电机端测速机或编码器反馈回模块再送 CNC。模块面板有增益（Kp）、积分（Tn）、电流限幅（Imax）旋钮，现场要根据电机惯量和负载整定——这是我遇过最多”换模块后轴震荡”的根源：新模块参数没照原旧模块抄。
老实说这东西现在全是库存或拆机件。新改造建议整体换 SINAMICS S120 + 1FK7，但老线 MRO 通常只让原样替换。您的后缀 ZZ=A40+A28+G10+N13+V12是工厂出厂配置代码（A40=电流档位/软件选项，G10=端子排类型，N13=说明书语言/标签，V12=电压/特殊检验等），实际互换只看基础型号 6SC6101-2B 及所插电源单元的兼容版本（1轴/2轴/3轴模块宽度和母线插槽一致但电流等级不同不能混插——2B 是 30A 版，1B 是 15A 版，插错会过流或驱动能力不足）。
应用场景与行业案例
凌晨两点最怕老磨床报警”Axis X Drive Fault”——打开电柜 SIMODRIVE 610 轴模块 Err 红灯亮，复位不掉。常见死法：功率管击穿（相间短路）、测速反馈线虚接致”Tacho Failure”、参数漂移后电流限幅不够报过流。换模块是唯一快解。
典型场景：
- 老式数控铣/车床 SINUMERIK 3T-810M 伺服轴驱动——X/Y/Z 轴各配一块 6SC6101-2B 插同一台 6SC6100 电源，驱动 1FT506x/1FT507x 伺服。
- 进口磨床/滚齿机备件更换——原装轴模块失效，同型号替换恢复闭环控制。
- MRO 关键备件库存——SIMODRIVE 610 已 EOL 多年，产线不停靠它，需锁定测试过 A 级件。
- 老系统参数备份比对——换件同时核对增益/电流旋钮原始位置（拍照！），避免新件默认参数致轴震荡。
真实案例：
华东某工具厂 1998 年进口五轴工具磨，SINUMERIK 810M + SIMODRIVE 610。C轴轴模块 Err 灯亮，复位无效，查为功率级 IGBT 击穿短路（电机电缆绝缘下降诱使）。库房有测试过 6SC6101-2B 拆机件——断电松开电源模块右侧固定销、拔出旧模块（注意 DC 母线电容已放电！），插入新模块推紧锁扣，按旧模块照片把 Kp/Tn/Imax 旋钮逐圈对准。上电 Enable 后 Ready 绿灯亮，手轮试动 C 轴正常，返修 40 分钟恢复生产。唯一教训：事后要求电工每季度测伺服电机电缆对地绝缘，别等模块炸。
常见问题解答 (FAQ)
Q1：后缀 ZZ=A40+A28+G10+N13+V12 重要吗？买裸号 6SC6101-2B 能替吗？
裸号 6SC6101-2B 硬件相同，ZZ 后缀是出厂选项包（电流跳线位置/端子类型/标签语言/检验批）。只要基础型号一致且所插电源单元兼容（同代 SIMODRIVE 610 电源），通常可直接替。但到货后要核对模块侧面 DIP/跳线是否与旧件一致（尤其 A40 代表的电流极限档位），不一致调跳线即可。保留旧模块旋钮参数照片最关键。
Q2：能和 6SC6101-1B（15A）混用吗？插错会怎样？
物理插槽兼容但不能任意混电流等级。若轴电机额定电流超 15A 却插 1B 会过流报警或模块过热；反之 2B（30A）用于小电机没问题但成本浪费。确认电源单元总电流容量允许（电源模块有最大轴模块合计电流限制）。插错型号组态虽无软件检查（模拟驱动），上电 Enable 可能报 “Drive Fault” 或模块保护动作。
Q3：更换后轴报”跟随误差大/震荡”怎么办？
99% 是新模块面板的 Kp（比例增益）、Tn（积分时间）、Imax（电流限幅）旋钮没照搬旧件。旋到旧件相同角度（建议断电状态用记号笔标位再调），仍震荡则微调 Kp 先降 10～20% 试。确认电机 ID 号/测速反馈极性（X411/X421 插头 A/B 相不反接）也常见。
Q4：支持热插拔吗？能带电拔插？
绝对不行。DC 母线带高压（约 560～600V DC），带电拔插有电弧和电击危险，且必损背板触点。步骤：关主轴/进给使能→断主电源→等待放电指示灯灭或至少等 5 分钟→方可拆装。
