产品详情
· 型号：6FC5103-0AD03-0AA0
· 品牌：Siemens（西门子）
· 系列：SINUMERIK 840C / 840CE Machine Control Panel M（Type M, w/o Keyboard Interface）
规格参数
- 订货号：6FC5103-0AD03-0AA0（兄弟型号-0AD04带键盘接口及线缆，勿混用）
- 产品类型：SINUMERIK 840C / 840CE 机床操作面板 Type M（Machine Control Panel M）
- 适用系统：SINUMERIK 840C、SINUMERIK 840CE（FM-NC / CCU架构），不兼容 840D/810D Powerline（PCU架构）
- 键盘接口：无（Type M特性），NC编程/参数输入需配合 OP030 / OP031 操作面板或 MMC100.2/MMC103单元
- 通讯接口：OPI（Operator Panel Interface）总线，通过扁平缆或圆缆连CCU/NCU，非PROFIBUS
- 功能按键：包含机床模式选择（AUTO/JOG/MDI/INC/REF）、循环启动/进给保持、急停、主轴启停、轴选择、倍率旋钮（进给/主轴—依具体版本）
- 指示灯：LED状态指示（准备好/报警/自动/手动等），依CCU PLC逻辑驱动
- 供电：由CCU/NCU操作面板接口供 24V DC（典型≤0.5A），不需独立电源模块
- 前面板尺寸：约 483(W)×155(H) mm（标准19英寸机架/吊挂安装），深度 ≈53mm
- 安装方式：机床悬挂箱/吊臂安装或控制台嵌入，配相应密封垫可达前面板IP54参考
- 后壳防护：IP20
- 工作温度：0～+45℃（数控柜内环境），存储 -20～+60℃
- 配套要求：需配OP操作显示单元（OP030/OP031等）及CCU的PLC程序驱动MCP地址映射
- 生命周期：PM490 已停产，无官方直接替代（840D系MCP不兼容），仅备件市场流通
产品介绍

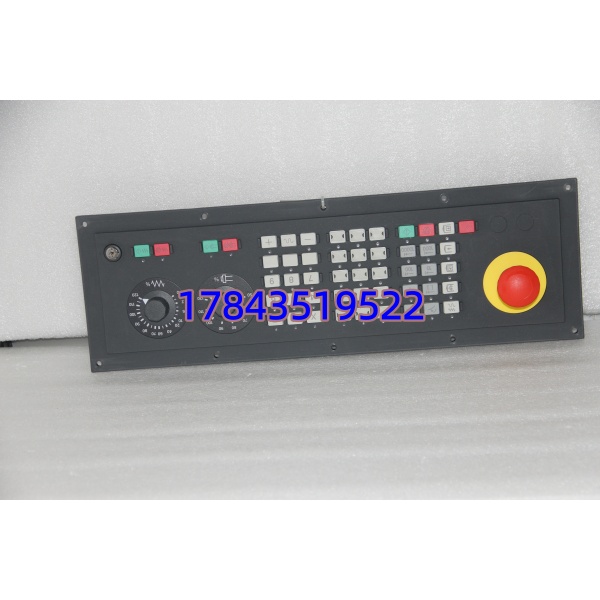

这是SINUMERIK 840C/CE专用的机床侧控制面板（Type M），负责机床实操——模式切换、轴选、JOG、循环启停、急停——但本身不带NC键盘和显示屏，必须搭配OP030/OP031或MMC做程序画面。它与840D sl常用的MCP310/MCP483不同架构，OPI总线不互通，别拿840D的MCP往840C上装。
坦白讲，840C系统2000年前后的重型机床上多见，原厂早就EOL。面板膜片老化发脆是通病，按键无反应是常见故障——多数情况换膜片或整块拆机件解决，整机升级成本太高老厂不接受。
应用场景与行业案例
痛点切入
我在现场遇过840C龙门铣”循环启动”按下去无反应，查PLC发现MCP面板薄膜按键断路（老化开裂），机床无法走自动。这种面板一坏操作工只能手动JOG，产能直接砍半——换OP没事，MCP挂了整机就像没了方向盘。
典型场景
- 老式龙门铣/卧式加工中心（840C系统） — 原装MCP M面板配OP030，老师傅习惯实体键不换屏
- 重型曲轴磨床 — 需急停硬线和模式选择硬键，薄膜屏不如机械面板可靠
- 进口老产线保留840CE做备件维持 — 整机数控改造报价过高，只做MRO替换
- 纺织/橡胶密炼机老840C控制柜 — MCP做本地操作，CCU走PLC逻辑
真实案例
华东某老厂840C卧加，早班发现JOG键全无反应，急停弹起但面板灯不亮。量CCU侧OPI口24V正常，判定MCP内部扁平缆断或膜片短路。库房翻出拆机6FC5103-0AD03-0AA0（确认同是Type M无键盘版），断开OPI缆、拔旧装新、拧紧端子——上电CCU识别正常，PLC无需改点（MCP地址映射在原PLC程序里）。老师傅说：”幸亏留了块，不然这老古董要等欧洲订货三个月。”
常见问题解答 (FAQ)
Q1：这个面板能用在SINUMERIK 840D/810D（PCU+NCU）上吗？
不能。840C/CE用OPI总线连CCU，840D Powerline用PROFIBUS/MPI连NCU配MCP310/483。物理接口、协议、PLC地址均不同，强行接线可能损坏接口。840D请找6FC5303或6FC5203系列MCP。
Q2：Type M”无键盘接口”是什么意思？我还需要买什么？
意思此面板只做机床操作（MCP功能），不含NC编程键盘和显示屏。你必须另配OP操作面板（如6FC1941-OP030或OP031）或MMC100.2/103单元做程序编辑和参数画面，两者通过OPI串联或分别连CCU——具体按原柜走线确认。
Q3：换新需要改PLC程序吗？
通常不用。MCP按键地址映射写在840C的PLC（S5或早期S7格式）里，新面板硬件兼容，插上即认。若原柜同时换了CCU或重装PLC则需恢复原MCP地址分配（建议保留老PLC备份）。
Q4：如何鉴别二手件好坏？

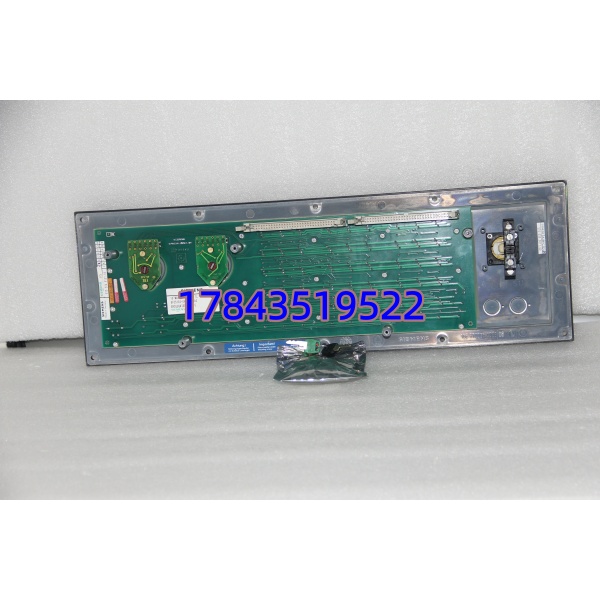

通电后CCU连上应面板指示灯随PLC状态亮灭，按各模式键对应PLC输入点应翻转（可用PLC Monitor看I区）。膜片严重发黄开裂建议直接换膜或买已换膜的翻新件——内部电路很少坏，九成是膜片断线。
