描述
产品详情
· 型号：6FC3988-7AH20
· 品牌：Siemens（西门子）
· 系列：SINUMERIK 3T / 3M / 3TT / 3G / 850-880 — 6FC3988 系列 12″ Monochrome CRT Display Unit
规格参数
- 产品全称：Siemens SINUMERIK Monitor Unit, 12 inch Monochrome (Green Phosphor) CRT, for SINUMERIK 3T / 3M / 3TT / 3G and compatible systems
- 显示屏类型：12英寸 CRT，单色绿色磷光（P31 绿色长余辉典型），非彩色
- 兼容数控系统：SINUMERIK 3T、3M、3TT、3G、部分 SINUMERIK 810M/T、850/880 老系统（需主机视频输出匹配）
- 视频接口：通常通过专用多针插头（常见为 14pin 或 18pin IDC / DIN 插座组合，含 Video、H-Sync、V-Sync、GND）——具体针定义依配接主机型号（MM/GA 接口）核对
- 供电方式：背后铭牌标注，常见为 220V AC ±10% 50/60Hz 或 24V DC（依子版本，拆机件务必核背标），内置高压包
- 分辨率/扫描：标准 SINUMERIK 字符/图形模式，约 640×400 等效点阵字符显示（以主机输出决定），行频/场频固定匹配 SINUMERIK 视频时序
- 亮度/对比度：前面板旋钮调节（Brightness / Focus / Astig 典型三旋钮）
- 安装方式：面板嵌入式（前面框带安装耳/卡扣），开孔尺寸参照 SINUMERIK 3 标准操作站（约 310×240 mm 需核对实物）
- 外壳：金属机壳，带 Siemens 标及 6FC3988-7AH20 MLFB
- 工作环境：0 ～ +45℃（CRT 对温度较敏感），湿度 ≤85% 无凝露
- 存储温度：-20 ～ +60℃
- 重量：约 5.5～6.5 kg（CRT 较重）
- 认证：CE（依批次），符合 EN 60204-1机床电气标准
- 常见替代/升级：第三方 LCD 改装套件（12.1″ 单色/伪单色 TFT + 视频转接盒，保留原安装孔位和插头）
产品介绍

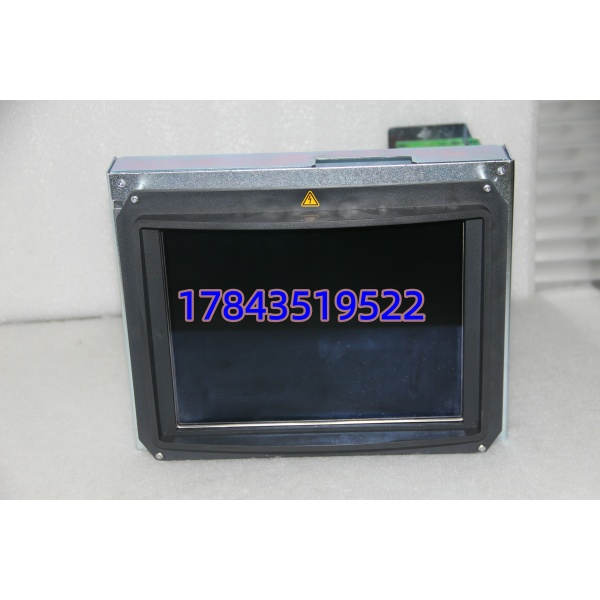

6FC3988-7AH20 是八九十年代 SINUMERIK 3 系列和早期 810/850 数控系统标配的 12英寸绿色单色 CRT 监视器。它不承担运算，只是把 NCU/MM 板卡的视频信号（分离 Video + H/V Sync）转成屏幕显示，供操作工看程序、刀补、报警。现在基本全靠库存或拆机测试件——CRT 管子和高压包老化是主要失效模式：慢慢变暗、聚焦散、上下抖动或干脆不亮。
坦白讲，这东西今天最大的价值就是 MRO 应急替换。新改造建议上第三方 LCD 改装套件（保留原 6FC3988 插头 + 安装孔位），寿命和亮度好太多。换原装 CRT 唯一理由是客户坚持”原汁原味不让改”或 OEM 认证不允许动外观。有一点要注意：6FC3988 系列里 -3AHxx 是单色屏、-7AHxx 也是单色（部分 -7FAxx 为彩显），购买前必须核对主机视频接口是 MM（14/18pin IDC）还是后期 GA 接口，插头不通用。
应用场景与行业案例
我在现场最怕老立式加工中心 SINUMERIK 3T 的 CRT 慢慢变暗——操作工说”能看到字但费劲”，某天彻底黑屏，看不清报警号直接停线等人抬新屏。
典型场景：
- 老式数控车床/铣床 SINUMERIK 3T / 3M 操作站——原装 CRT 老化暗屏或无高压启动，直接替换同型号恢复显示。
- 进口旧磨床 SINUMERIK 810M / 850 系统维护——部分早期 810M 仍配 6FC3988 系列 CRT，非 GA 彩显机型。
- 博物馆/古董机床复原——要求原外观原接口，不接受 LCD 改装。
- 过渡备件——等待 LCD 改装套件到货期间先用测试过 CRT 顶替恢复生产。
真实案例：
西南某齿轮厂 1996 年进口滚齿机，SINUMERIK 3T 系统，原装 CRT（-7AH20）开机无显示，灯丝微亮但无光栅。量背板 220V 供电正常，判断高压包或偏转电路老化。库房有测试过拆机件，断电拆原屏（注意 CRT 颈部易碎，螺柱均匀松开别掰管颈），新屏按原孔位锁附、插视频/电源多针插头，上电调 Brightness/Focus 旋钮——字符清晰出现。产线当班恢复。老师傅感慨”这管子比徒弟工龄都大”。后来趁大修窗口换成 LCD 改装套件，再没出过显示问题。
常见问题解答 (FAQ)
Q1：能直接当普通电脑 VGA 显示器用吗？
不能。它是 SINUMERIK 专用视频接口（分离 Video + H/V Sync 多针插头），无 VGA/HDMI 输入。想测信号可用 SINUMERIK 主机侧或专用视频信号发生器（某些第三方维修仪支持模拟 SINUMERIK 视频时序），普通 VGA 信号不兼容。
Q2：和 6FC3988-3AH20 有什么区别？能互换吗？
-7AH20 与 -3AH20 都是 12英寸单色 CRT，主要区别在配套系统代际和接口小差异（部分 -3AH 配 810/850 GA 接口，-7AH 配 SINUMERIK 3 系列 MM 接口）。物理安装孔位通常一样，但视频插头定义必须一致——插错可能无显示或损坏主机视频输出级。换之前拍下原屏背标完整型号和插头类型。
Q3：CRT 不亮/慢慢变暗常见原因？
三类：① 高压包老化→无高压→灯丝亮但无光栅（可闻轻微”吱”声或无）；② 亮度电位器氧化→调到底仍暗，来回旋转有时能恢复暂时；③ 管颈老化→整体变暗发黄，不可逆只能换屏或改 LCD。运输震动也可能致内部偏转线圈虚焊——轻敲机壳（小心！）看有无闪烁可初判。
Q4：有 LCD 替代方案吗？原装 CRT 太难找。
有。多家工控改造商提供 SINUMERIK 3/810 专用 12.1英寸单色 TFT 改装套件，含视频转接盒（匹配原 14/18pin IDC 插头）和前面板适配框，保留原安装孔。显示效果远好于老化 CRT，寿命长。唯一注意：少数极老程序画面依赖 CRT 余辉特性做”拖影”效果（罕见），LCD 无余辉——现场基本无影响。
