描述
产品详情

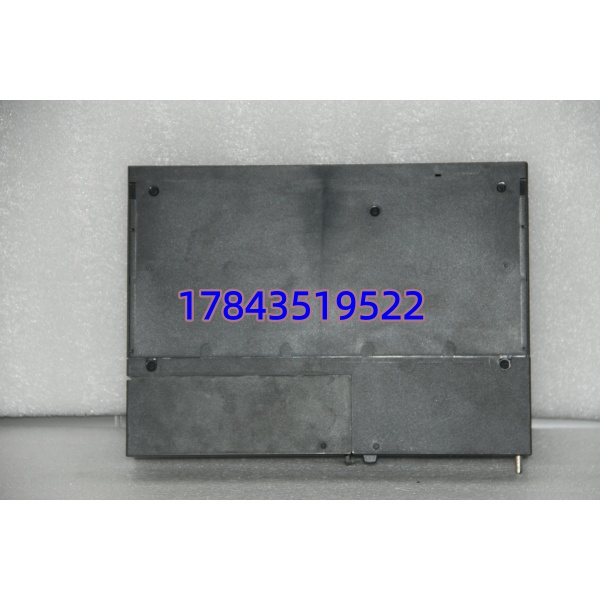

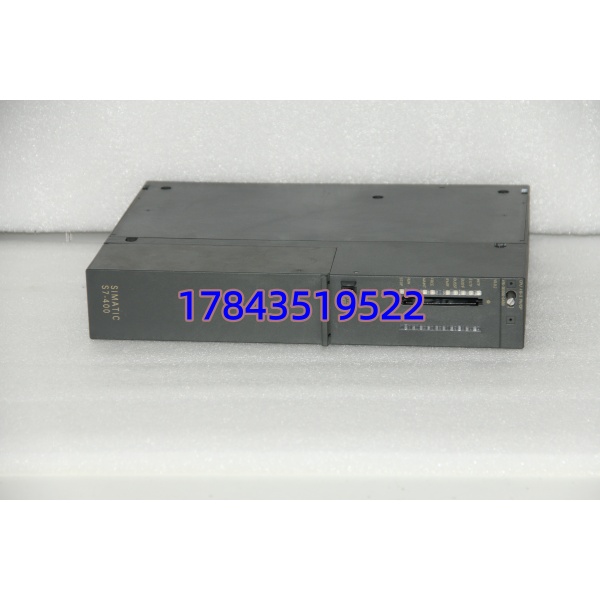

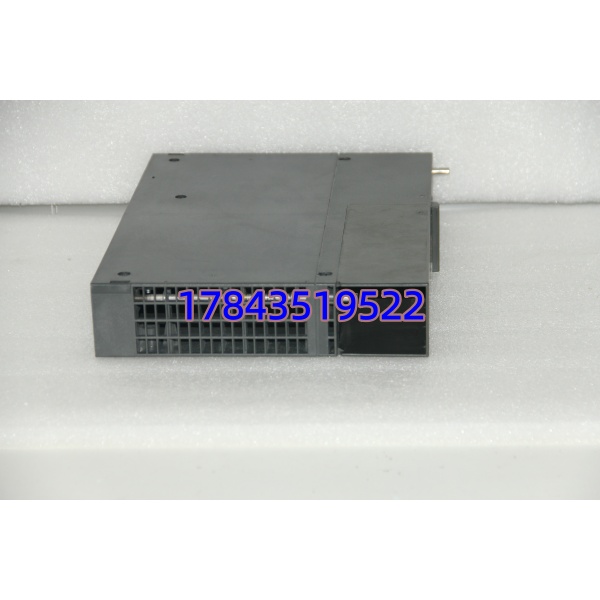

· 型号：6ES7416-3ES06-0AB0
· 品牌：Siemens（西门子）
· 系列：SIMATIC S7-400 — CPU 416-3 PN/DP（第六代，替代6ES7416-3ES05-0AB0 / 6ES7416-3XL00-0AB0）
规格参数
- CPU类型：S7-400 CPU 416-3 PN/DP（带PROFINET接口的高性能版）
- 接口1：MPI/PROFIBUS DP（可切换MPI/DP模式），9针D-Sub，MPI ≤12Mbps，DP ≤12Mbps（DP-V1主/从）
- 接口2：PROFIBUS DP（固定主站模式），9针D-Sub，≤12Mbps，DP-V1主站
- 接口3：PROFINET IO（RT），2×RJ45 10/100Mbps（典型双口交换机，支持MRP需核对固件版），IT功能(Web Server/SNMP/FTP)
- 工作内存：5.6 MB（典型 2.8 MB 代码 + 2.8 MB 数据，需核对/以原厂手册为准）
- 装载内存：集成 Flash 约 8 MB 可用区，支持 MMC 卡扩展（6ES7952-1KM00/1APxx 等，最大 64GB 依固件，实用 ≤8GB）
- 位指令执行时间：典型 30 ns（需核对/依固件版本，416快于414）
- 定时器/计数器：各 2048 个（S7-400 416标准，可扩展）
- I/O 寻址：最大 64 KB 过程映像（可扩展至128KB需固件支持），最大 65536 DI + 65536 DO，4096 AI + 4096 AO
- 扩展机架：支持最多 4 个扩展机架（ER via IM460/461 或 IM467 光纤），中央机架 CR 410/413 插槽2
- 时钟/日历：内置RTC，保持 >6周（超级电容），支持NTP对时（PN口）
- 诊断：RUN/STOP/SF/BF1/BF2/FRCE/DC5V/MSTR（H模式下显示主从状态）LED，诊断缓冲最深 500 条
- 冗余支持：可做 S7-400H 系统（配同步模块 6ES7960-1AA06-0XA0 ×2 + 同步光纤），要求两台同订货号同固件版
- 运行温度：0～+60℃，存储 -40～+85℃，湿度 5～95% 非冷凝
- 安装：S7-400 中央机架（CR 410/413）槽位2，左侧需 PS 407 电源模块
- 组态软件：STEP 7 V5.5 SPx + HSP（推荐 V5.5 SP4+ 识别-3ES06），PCS 7 原生支持；TIA Portal 不直接组态 S7-400
- 认证：CE / UL / cULus / GL / ATEX Zone 2（部分批次），符合 EN 61131-2
产品介绍
6ES7416-3ES06-0AB0 是 S7-400 产品线里带 PN 口的顶级 CPU，5.6MB 工作内存和最快位指令速度（~30ns）专为大型逻辑、海量数据块、S7-400H 冗余系统设计。三个通讯口——MPI/DP 通常留 PG/OP 或上位机，第二个 DP 挂 ET200M/H 与 DP/PA Link，PN 口接 WinCC 服务器或 PN 从站/驱动器。相比 414 系列，416 的数据块寻址深度、定时器数量和过程映像区都大得多，是电厂 DCS 辅控、石化主装置、大型连续生产线 S7-400H 的标准配置。
该型号随 S7-400 整体进入 PM600 退市阶段，新项目应评估 S7-1500R/H（如 CPU 1517H-3 PN）。现在流通的全是库存新机和拆机测试良品，买它就是做高可靠性产线的 A 类不停机备件——416 挂掉意味着 H 系统单边失效或全系统宕机，代价远高于 CPU 本身价格。
应用场景与行业案例
痛点： 我处理过炼化厂重整装置 S7-400H，两台 416-3ES06 做冗余。某年检后启动，#1 CPU 报”SYNC ERROR → Standby only”无法切 Master，读诊断缓冲看到”Interface X2 Parity Check Failed / Memory Test Warning”——板载缓存老化。幸亏库房有一块测好备件，停单侧→拔 MMC→换新 CPU→同步→恢复冗余。若两侧先后挂而无机备件，就得切手动/停机，损失按小时六位数计。416 这种旗舰 CPU 不像电源那样常坏，但一旦板级老化就是致命的，且无预警。
典型场景：
- 电厂/石化 S7-400H 冗余控制系统——需大内存跑 PCS 7 CFC/SFC 块，416 是唯一选择（414H 内存偏小）
- 大型连续生产线（造纸/冷轧/轮胎）——双 DP 口分挂现场 ET200 和传动，PN 口直连 WinCC/OS Server
- 水处理/市政污水全厂集控——过程映像大、数据归档多，412/414 吃不消
- 老产线 MRO 备件——原位替换，-3ES06 向下兼容 -3ES05 / -3XL00 工程（注意固件版本匹配）
真实案例：
南方某垃圾焚烧发电厂，DCS 基于 PCS 7 用一对 CPU 416-3ES06 做 S7-400H 控制公共部分（公用段+烟气净化）。运行第 11 年，#2 CPU 偶发进入 STOP 后再 RUN 正常，一周出现两次。导出 AS 诊断看到周期性的”Internal Memory Parity Error — recovered”。判断是 SRAM 老化先兆，虽能自恢复但随时可能变硬故障。采购立即锁定一块二手测好 -3ES06，提前做 MMC 卡镜像备份。一个月后 #2 CPU 果然彻底不能 RUN，换备件+MMC 插回→同步→H 系统恢复正常，全程未影响焚烧线运行。我常说：S7-400H 的备件价值不在能不能买到，而在你有没有提前把 MMC 卡程序镜像做好——CPU 可以等，卡坏了没备份才是真的停。
常见问题解答 (FAQ)
Q1：-3ES06-0AB0 能直接替早期的 -3XL00 或 -3ES05 吗？程序要改吗？
物理兼容，MMC 卡（S7-400 专用 Micro Memory Card 6ES7952-xxx00-0AA0）可直接插新 CPU 启动。Step7 HW Config 中建议更新 CPU 型号/版本或取消”Exact match”勾选。逻辑和程序不需修改，但若有固件相关功能调用（SFC/SFB 新版有差异）需核对 Step7 在线帮助。H 系统两台 CPU 必须同订货号同固件主版本（如都是 -3ES06 V6.x）。
Q2：S7-400 CPU 支持热插拔更换吗？
不支持。中央机架 CPU 必须停整个机架电源更换。程序存储在 MMC 卡上，拔出原 MMC 插入新 CPU 即可恢复（固件兼容前提下）。H 系统中可先停故障侧→更换→上电→自动同步，不影响另一侧运行。
Q3：MMC 卡用哪种？原卡能直接复用吗？
S7-400 只用 MMC 卡（6ES7952-1xx00-0AA0 系列），典型 4MB(1KL00)/8MB(1KM00)。原卡含用户程序+硬件配置+符号表（可选），直接插新 CPU 启动。备件建议配同等容量 MMC 并预先 Archive 备份工程+卡内容（用 Step7 “Copy RAM to ROM” 和 Card Reader）。注意：416 大程序可能需 8MB 卡，别买小了。
Q4：PROFINET 口能带 PN 从站吗？和 CP443-1 啥区别？
集成 PN 口支持 PROFINET IO 控制器模式（带 PN 从站如 ET200SP/PN 变频器）及 RT 通讯，也可做 IO Device（部分固件版）。与 CP443-1 相比少了高级 IT 功能和部分 PN 诊断能力，但对多数 H 系统已够用。老工程若原用 CP443-1 做 PN 主站，换 CPU 内置 PN 需重新组态。
Q5：做 S7-400H 冗余有什么硬性要求？
①两台 CPU 完全相同（6ES7416-3ES06-0AB0 同版本）；②各配同步模块(6ES7960-1AA06-0XA0)×2 + 同步光纤电缆（长度依柜距）；③两台 PS 407 电源（可共用 UPS）；④MMC 卡容量一致，程序相同；⑤Step7 工程中组态 H System 并下载。备件采购时切记成对校验，不同固件次版本号(如 V6.0.5 vs V6.0.7)通常可同步但建议一致。
