产品详情

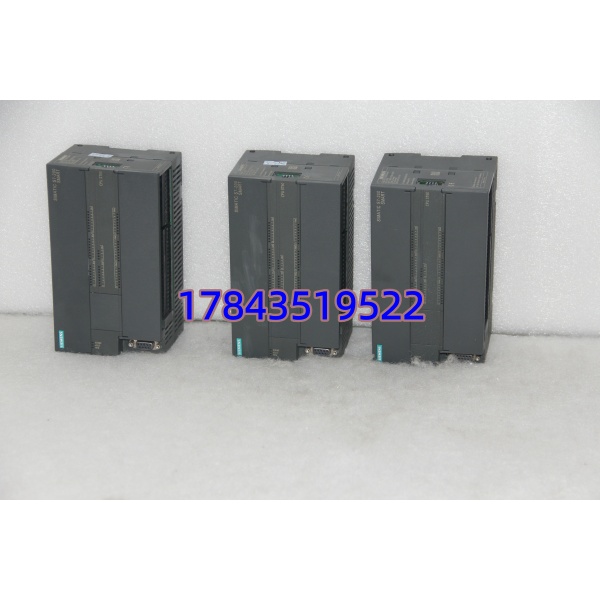

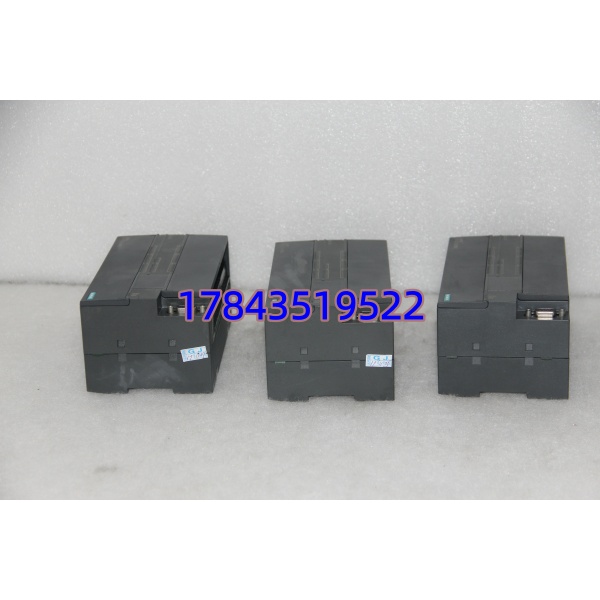

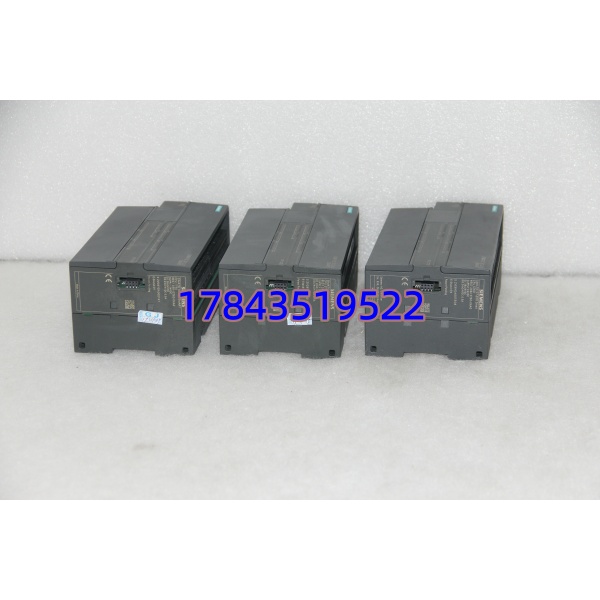

· 型号：6ES7288-1ST60-0AA0
· 品牌：Siemens（西门子 SIMATIC S7-200 SMART 系列）
· 系列：S7-200 SMART — CPU ST60 Standard, DC/DC/DC(Transistor Output)
规格参数
- 产品描述：SIMATIC S7-200 SMART，CPU ST60，标准型，24V DC 供电
- 订货号：6ES7288-1ST60-0AA0（对应旧版 S7-200 CN CPU226 大致点位升级替代）
- 供电电压：DC 24V（允许范围 20.4～28.8V DC），反极性保护
- 集成数字量输入：36 点，24V DC，Sink/Source 兼容，其中 14 点可用作高速计数器(HSC)
- 集成数字量输出：24 点，晶体管（源型/MOSFET），0.5A/点@24V DC，总负载需核算
- 高速计数器(HSC)：6 通道，最高 100kHz（单相）/ 80kHz（正交/A/B 相）
- 高速脉冲输出(PTO/PWM)：3 轴独立，最高 100kHz（仅晶体管输出型支持，继电器版不支持）
- 集成通讯口：1× RJ45 以太网（S7 协议/TCP/IP/Modbus TCP/Web Server）+ 1× RS485（Port 0，支持 PPI/MODBUS RTU/自由口）
- 信号扩展：最多 6 个 SM 系列信号模块（SM DI/DO/AI/AO）+ 最多 1 个 SB 信号板（额外 DI/DO/AO/RS232/485）
- 程序存储器：约 40KB（典型 V2.x 固件），数据区及 V 区约 30KB+，保持区可设
- 实时时钟(RTC)：内置，超级电容保持典型约 7 天（常温），可用 BB 电池板扩展
- 存储卡：Micro SD（≤32GB），用于程序备份/固件升级/恢复
- 工作温度：0～+55℃（水平安装），储存 -40～+70℃
- 防护等级：IP20，35mm DIN 导轨安装
- 尺寸/重量：≈175×80×62mm / ≈0.4kg
- 编程软件：STEP 7-Micro/WIN SMART（V2.4 及以上推荐）
产品介绍
6ES7288-1ST60-0AA0 是 S7-200 SMART 家族的大点位数 CPU，24V DC 供电、晶体管输出，本体直接带 36 入 24 出，以太网口直连 SMART LINE 触摸屏或上位机上位采集，不用买 CP243-1。它是老 S7-200 CN（CPU224XP/226）的自然替代——点数翻倍、带以太网、固件支持运动控制指令（AXISx），价格比 S7-1200 全套便宜一截，适合国产设备 OEM 和老线 MRO 替换。
坦白讲，这 CPU 有两个容易踩的坑：① ST60 是晶体管输出（源型），带电磁阀需确认公共端负端接法或用中间继电器转换，别买成 SR60（继电器输出）然后发现要做 PTO 定位它没有；② 老 S7-200 程序（Micro/WIN）不能直接向下兼容，需导入后用 STEP 7-Micro/WIN SMART 做指令映射检查，特殊间接寻址或老库有时要微调。
应用场景与行业案例
痛点切入
我在一条老包装线上遇过原装 CPU226（CN）烧 I/O 驱动芯片，想找 S7-200 备件基本绝迹。换成 ST60，拆旧线重接 DI（同逻辑定义），DO 侧原驱动中间继电器故不用改极性，用 Micro/WIN SMART 重写部分定时逻辑（原间接寻址稍调），半天恢复生产。要是当初硬等 S7-200 拆机件，停机多耗两天。
典型场景
- 中小型专机/组装线主控→ 本体 60 点够用，省 SM 模块成本，以太网直连 HMI
- 老 S7-200（CPU224/226）退市替换→ 端子排列接近，重写少量代码即可迁移
- 简单点位定位/飞剪→ 3 轴 100kHz PTO 控制步进/伺服，无需另加定位模块
- 水处理/环保柜远程采集→ 本体以太网跑 Modbus TCP 向上位 SCADA 传数据
- 纺织/塑机改造→ 高 HSC 计数 + 多 DI 适合经纬/编码器反馈采集
真实案例
华南某注塑车间，6 台老机原配 S7-200 CN CPU226，一台 I/O 口大面积无响应。采购找遍无新 S7-200，订到 ST60。我现场把原 Micro/WIN 项目导入 Micro/WIN SMART，核对 I/O 地址映射（S7-200 SMART 保持原 I0.x/Q0.x 编址习惯，基本 1:1），仅修改一段老 PPI 通讯为以太网 Modbus TCP 给新增上位机，其余逻辑不变。上电试运一次通过。老师傅说：”早知道 SMART 能这么平顺替 S7-200，三年前就该申请技改。”
常见问题解答 (FAQ)
Q1：ST60（6ES7288-1ST60-0AA0）和 SR60 区别在哪？我该怎么选？
= 晶体管输出（DC 24V，0.5A/点，源型，可做 PTO/PWM 100kHz）；SR60 = 继电器输出（AC/DC 2A，无高速脉冲输出）。需要做定位/步进/伺服 PTO → 选 ；只驱动接触器/指示灯且要隔离 → SR60。输出类型不兼容，买错现场改线很痛苦。
不能直接打开运行。需用 STEP 7-Micro/WIN SMART 导入原 .mwp 项目，软件做指令兼容性检查——大部分位逻辑、定时器、计数器 1:1 迁移，少数老特殊库（EM277/调制解调等）需替换或删除。建议导出 V 区符号表比对后重新编译下载。
Q3：支持热插拔吗？能在运行中拔信号模块？
不支持。S7-200 SMART 全系不允许带电插拔 CPU 或 SM 模块，会损坏背板总线驱动芯片或丢失 I/O 映像。正确操作：停机→断电→插拔→重新上电→RUN。
Q4：程序/组态存在哪？换 CPU 会丢吗？
程序存在 CPU Flash 中，换全新 CPU 需重新下载（或用 Micro SD 卡 clone 备份镜像到新 CPU）。断电保持 V 区数据靠超级电容/RTC 电池板，换新 CPU 若无备份保持区数据清零，建议定期 SD 卡备份。
