描述
产品详情

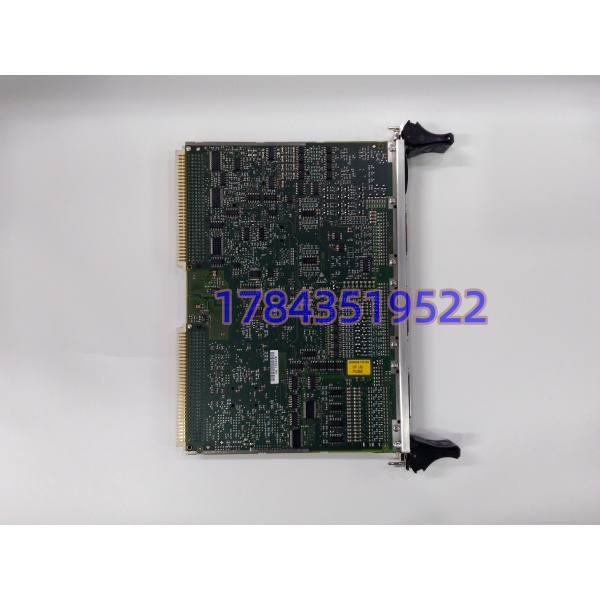

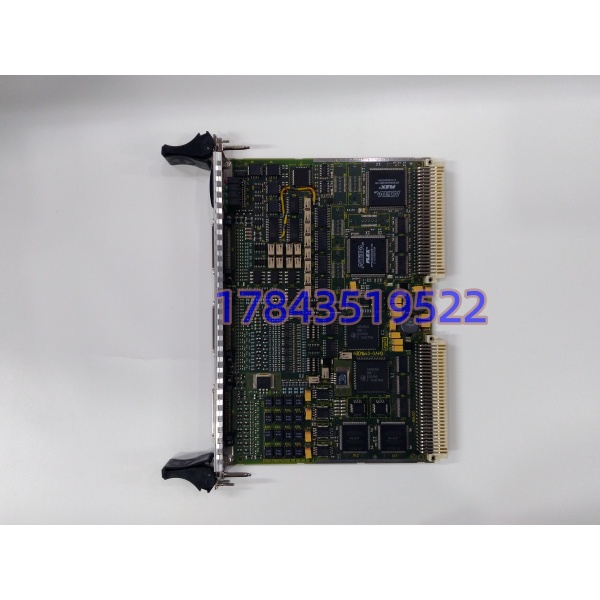

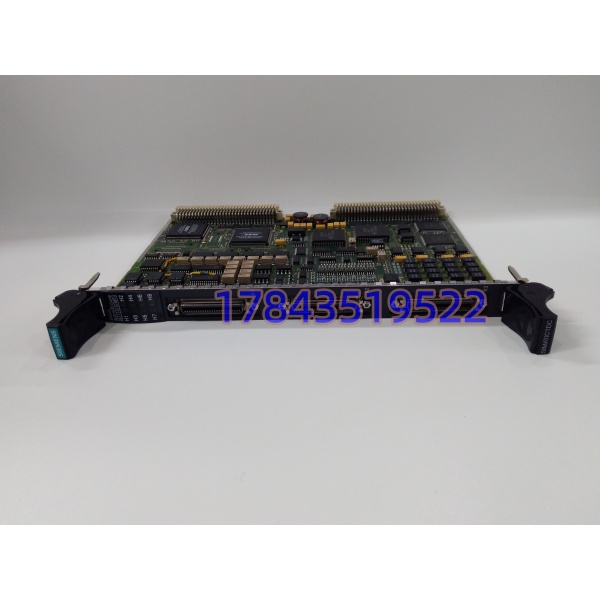

· 型号：6DD1640-0AH0
· 品牌：Siemens（西门子）
· 系列：SIMATIC TDC（SM500）
技术参数
- 产品型号：6DD1640-0AH0
- 模块类型：SM500 信号组件（Signal Module）
- 模拟输出（AO）：8路，±10V，12位，转换时间4µs，短路保护约100mA
- 模拟输入（AI）：8路差分，±10V，12位，转换时间20µs，输入阻20kΩ
- 积分模拟输入：4路（V/Hz），分辨率可达15位（4ms积分），输入阻470kΩ
- 数字输出（DO）：16路，需外接24V（20-30V），无隔离（依赖接口模板SB10/SB70）
- 数字输入（DI）：16路，24V信号（13.5-33V Hi），无隔离
- 编码器接口：4路增量 + 4路绝对值（SSI协议，D+/D-，C+/C-）
- 电气隔离：所有I/O通道无电气隔离，与逻辑共地（需外置隔离器防地环）
- 状态指示：6个LED（模块状态及可组态显示）
- 背板功耗：+5V/1.0A, +12V/0.3A, -12V/0.3A，典型12.5W
- 物理尺寸：约 233mm(W) x 303mm(H) x 42mm(D)，占用1槽位
- 合规标准：IEC 61131-2，CE认证，RoHS合规
- 生命周期：PM410 停止批量生产（仅限备件供应，参考西门子2020.10.01退市公告）
产品介绍
拿数据说话，在轧机主传动或卷取机张力控制这种微秒级闭环场景里，S7-400H的扫描周期根本来不及喂饱算法，这时候就得靠SIMATIC TDC架构下的SM500顶上去。6DD1640-0AH0 的定位就是TDC CPU551（如6DD1600-0BA3）的贴身信号侍卫，模拟输出转换压到4µs，摆幅速率约3.5V/µs，专门伺候磁场导向控制（FOC）里那些娇贵的PWM给定。严格来说，它只在搭配SU13/SB系列接口模板时才能合规出线，裸模块直接接现场电缆必烧通道，这点常被忽视。在某个1450mm热连轧改造项目里碰到过，因为原设计没加SB70隔离板，变频器共模干扰窜进来导致DI误翻转，停机查了两天才定位到是这块非隔离SM500的锅。
这块卡的差异化在于把编码器反馈（增量+SSI绝对）和高速A/D揉在一起，省了外挂接口板的钱，但代价是所有信号无隔离共地。这意味着你必须在柜内设计上多花心思——要么加外置隔离栅，要么确保现场设备地电位严格一致，否则地环路一响，精度直接掉渣。商业层面必须泼冷水：它已进入PM410停产阶段（西门子官宣2020.10.01起），原厂新件基本绝迹，现在流通的多是库存或翻新件。交期看运气，欧仓现货可能1-3天，国内炒货常要等清关或调配，采购时务必咬死“上机测试不兼容可退”条款，别信口头保新。
替换与升级建议
✅ 直接替换
- 同型号 6DD1640-0AH0（同硬件版本Rev）：引脚与TDC机架背板完全兼容，固件描述符一致，插拔即用。工作量=停机更换15分钟。注意核对接口模板（SU13/SB10等）版本匹配。
⚠️ 软件兼容（需改配置）
- 6DD1640-0AC0（SM500早期版本）：I/O点数一致，但EEPROM或固件校验码不同，需在TDC Debugger或CFC中重载模块描述文件（GDM），并重刷参数DB块。工作量=工程师1-2小时在线下载校验。编码器SSI时序参数可能需微调。
- 6DD1640-0AH1（SM500 DI/DQ变体）：DO/DI布局近似但AO/AI通道缺失，若原程序依赖模拟量闭环，强行替换会导致编译报错，需重构部分CFC图表逻辑，成本较高。
❌ 硬件不兼容
- 6DD1641-0AC0（不同系列信号板）或 CPU551（6DD1600系列）：物理插槽虽同属TDC，但功能定义天差地别，CPU插进I/O槽或混用1641/1640架构会直接报背板通讯故障甚至损坏VME总线驱动。。
