描述
产品详情

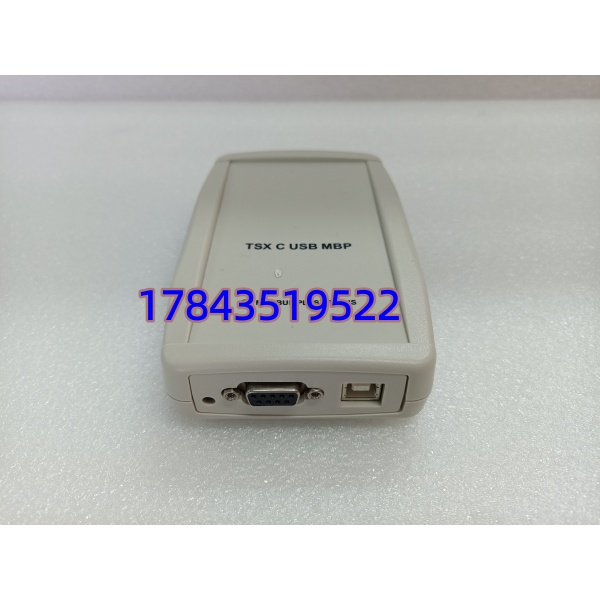

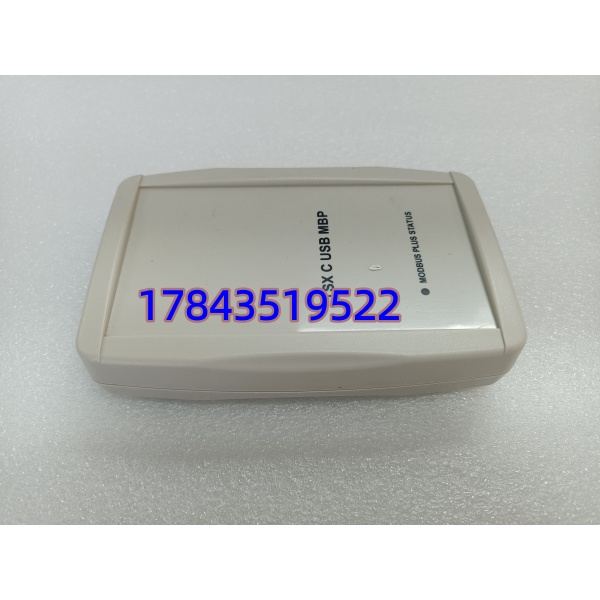

· 型号：TSXCUSBMBP
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon Legacy Communication Accessory（Modbus Plus 编程适配器）
规格参数
- 产品型号：TSXCUSBMBP（USB to Modbus Plus Adapter）
- 用途：PC与Modicon Quantum/Premium/Momentum/TSX Micro PLC通信——编程、上传下载、在线监控、Modbus Plus网络节点诊断
- PC端接口：USB 2.0 Type-A（全速），总线供电（5V DC <500mA典型）
- 现场端接口：1× DB9 Female（Modbus Plus MB+ 网络口，配990NAD211xx系列MB+电缆）＋支持Modbus RTU/ASCII RS-232/485（经对应施耐德TER口电缆）
- 支持协议：Modbus Plus（1Mbps固定），Modbus RTU / ASCII（可编程波特率 9600～115200bps+）
- 电气隔离：PC侧与现场侧光电隔离 ≥2500 Vrms，内置TVS浪涌抑制（防地电位差烧笔记本）
- 驱动/软件兼容：需安装施耐德USB Driver（随Unity Pro / EcoStruxure Control Expert安装包或单独下载）；识别为Virtual COM Port；支持Unity Pro、Concept、PL7 Pro、Modsoft、Vijeo Citect
- OS支持：Windows 2000/XP/Vista/7/10（部分Win11需兼容模式或原厂最新驱动，以官网为准）
- 指示灯：PWR（电源）、TX/RX（通信活动）、ERR（错误/配置异常）
- 工作温度：0～+60℃（32～140℉），存储 -20～+85℃
- 湿度：5%～95% RH 非冷凝
- 安规认证：CE、cULus、FCC、RoHS
- 配套电缆：MB+网络接入用990NAD21110或990NAD21130；RS-232编程用TSX PCX 1031等对应Mini-DIN电缆（不随此适配器附带，需另购）
- 停产状态：原厂标注End of Life/Discontinued，市面仅余NOS及测过二手件
产品介绍
现场碰到过老厂Quantum 140CPU65160带Modbus Plus环网，新装Win10笔记本没串口也没PCI槽——拿普通USB-RS232线插MB+口根本不通（MB+是令牌传递专有协议不是异步串口），这时候TSXCUSBMBP是唯一官方正解：它内部有协议芯片把自己注册成MB+网络合法节点，同时向PC暴露虚拟COM，Unity Pro直接认。（严格来说它做MB+诊断时需分配合法SA Node Address，不能与网上现有节点冲突；做普通TER口Modbus RTU编程时走的是DB9→Mini-DIN电缆经串口仿真，两种用法驱动配置略有区别，初次用建议核对施耐德《TSXCUSBMBP Installation Manual》里跳线/配置截图。）
这东西不算A类产线停机件（PLC不停机靠它），但是维护可用性瓶颈件——半夜Quantum报故障要改程序发现调试电脑连不上，等调货就傻眼了。原厂停产后建议按调试工具包做C类但有最低库存（每支维护班至少1件+1件冷备），Modbus Plus老系统没彻底淘汰前不要断了这个接口能力；新项目如无MB+网络直接用M340/M580以太网口规避此依赖。
应用场景与库存策略
老Modicon系统还在跑MB+网或Premium用TER口编程，而现场工程师笔记本已无原生串口/MB+卡——这时第三方USB转接线大多不支持MB+令牌协议，TSXCUSBMBP（或确认兼容的工业级第三方MB+→USB适配器）是非它不可的。
- 化工/冶金老线Quantum MB+维护：现场工程师需定期上载/修改140CPU程序或做MB+节点诊断 → 非官方适配器/兼容工业级第三方不可（普通USB-RS232不行）→ 建议每支维护班组配1件日常使用+1件库房冷备，贴标注明驱动版本。
- Premium/TSX Micro用TER口编程：需搭配施耐德Mini-DIN编程电缆 → 可用通用带隔离USB-RS232+原厂电缆替代TER口通信，TSXCUSBMBP也能做 → 建议与TSX PCX 1031类电缆一并纳入调试工具包统一管理。
- 多厂区Legacy系统并存： → 按调试工具包ABC分类归C类但有Min Stock=在线班组数+1，防止单件丢失/损坏影响全线维护。
- 新项目/系统升级阶段：新建议弃MB+拓扑改用Ethernet I/O或Modbus TCP，不再采购TSXCUSBMBP作新项目标配 → 仅在Legacy维护预算列支。
某水泥厂原料磨2003年投运Quantum 434 12槽机架带MB+远程I/O，2022年秋磨机跳车需在线强制位排查，现场仅有一根淘宝30块USB转232线插MB+口无反应——折腾两小时才想起要TSXCUSBMBP。翻遍库房唯一一件被借去另一分厂未归还，最终等顺丰次日达调货延误开机近4小时。事后把TSXCUSBMBP定为”强制随身工具包”内容，每人配一支并每季度抽检驱动可装、指示灯正常。教训就一句：调试接口不是备件可以不备，但它断了你连故障都看不了。
