描述
产品详情

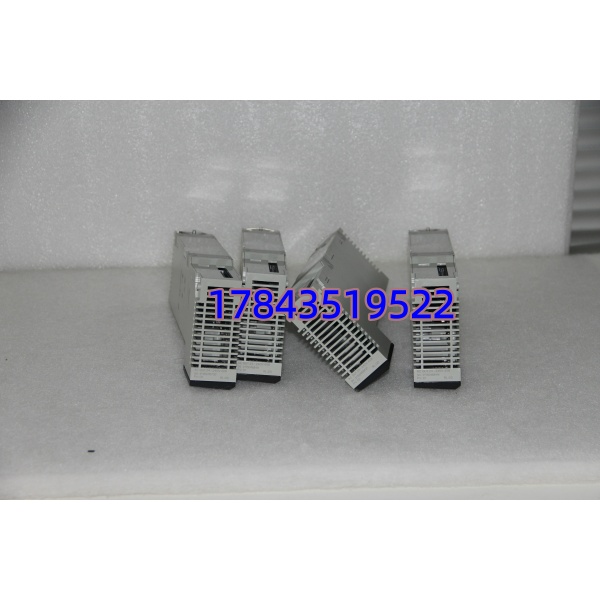

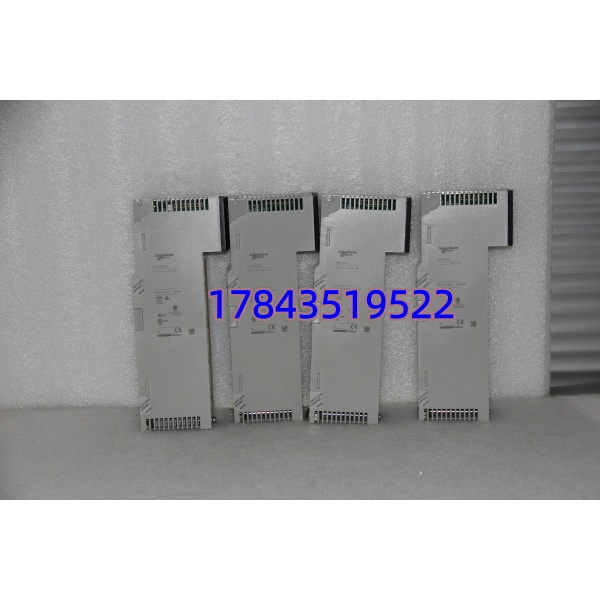

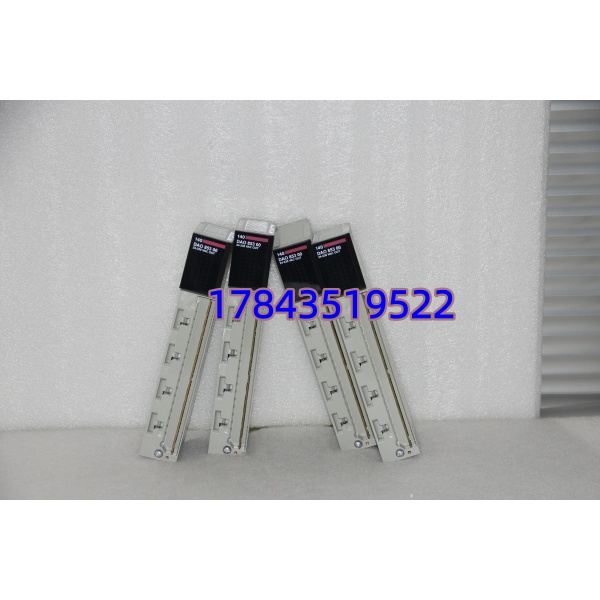

· 型号：140DAO85300
· 品牌：Schneider Electric（Modicon Premium TSX 140 Series）
· 系列：Modicon TSX Premium — 140 Digital Output Module（32 ch 24VDC Source）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140DAO85300（Digital Output Module，32 ch 24VDC Source） |
| 施耐德订货号 | 140DAO85300（旧目录 TSXDAO85300 — 同一物，140 前缀 = 140 机架版） |
| 制造商 | Schneider Electric Industries SAS（法国） |
| 适用系统 | Modicon TSX Premium 140 机架（如 TSXRKY8 / TSXRKY16 + 140CPS11420 PS + 140CPU11302 等 CPU），不直插 M340 原装机架（M340 用 BMXDDO 系列） |
| 模块类型 | 数字量输出（DO），32 点 24VDC 源型（Sourcing / Positive Switching — 模块输出 HIGH = +24VDC 关时 0V） |
| 输出通道数 | 32 点，通常分 4 组 × 8 ch 或 2 组 × 16 ch（依组熔丝版本——140DAO85300 典型 4 group × 8 ch，每组独立熔丝） |
| 额定电压 | 24 VDC（工作范围 19.2–30 VDC） |
| 每通道额定电流 | 0.5 A max @ 60℃ derating |
| 每组合格电流 | 2 A max / 组（典型 8 ch 合），总模块 ≤ 8 A（依版本） |
| 隔离 | 通道组-背板总线隔离 1500 VAC RMS（1 min），通道组间共 COM 但组-组经光耦隔离 |
| 响应时间 | OFF→ON ≤ 1 ms，ON→OFF ≤ 1 ms（典型），可软件滤波（部分版本支持 Debounce 但 DO 通常直通） |
| LED 指示 | 模块 PWR（背板供 OK）、ERR/FAULT，每输出点 1× green LED（ON = 输出 High） |
| 外部供电 | 现场 24VDC 电源接入模块端子排（A/B 侧 COM 端），模块内电子开关控制 — 模块不生成现场 24VDC，须外供 |
| 接线端子 | 可插拔 screw terminal block（Schneider ref 490NTC 系列）或 spring cage（依区域），支持 #12–22 AWG |
| 配置软件 | EcoStruxure Control Expert（Unity Pro）→ I/O Object 设 Fail-Safe Value（0/1 或 Last State on CPU Stop）、Initialization |
| 运行环境 | 0℃～+60℃（运行），-40℃～+85℃ 贮存，5%–95% RH 非凝露，IEC 61131-2 环境 Class A/B |
| 认证 | CE、UL 508、cULus、RoHS、DNV/GL（部分批次）、符合 IEC 61000-6-2/4 |
| 物理尺寸 | 标准 140 模块 ≈ 100×35×130 mm（H×W×D），≈0.18 kg |
| 生命周期状态 | Premium 140 系列 Mature / Limited Availability — 新原包可订（法产交期 4–12 周波动），部分区域 NRND 引导迁 M340/M580+BMX；140DAO85300 仍属 Premium DO 主力现役件，二手 NOS 流通 |
| 注意 | 140DAO85300 = Source（PNP 输出，负载负端接 0V），不同于 Sink 型（140DIO/DOS 系列 0V Switching / NPN 风格）——现场负载接线须对应，混用负载不动作 |
产品介绍
某个汽车线碰过——Premium 机架 140DAO85300 驱动 32 个气缸磁阀，停机再启后 #17–24 点全部不动作，LED 不亮但模块 PWR OK。量外部 24VDC 现场电源到 COM 端子仅 18.5V（直流屏熔丝半断），补电后恢复——这恰好验证 140DAO85300 不生成现场电：它按 %Q 位导通内部 MOSFET 把外部 24VDC COM 送负载，外供断则所有该组点死。模块每点带 LED 方便看哪位在输出，分组熔丝（典型 2A/组 8 ch）防一点负载短路拖死全组。严格来说它是 Source 型（PNP 逻辑：输出 HIGH=+24VDC，负载另一脚接 0V），配 NPN/Sink 负载（如某些日系传感器回路）需加 interposing relay 或选 Sink 型模块——买前确认现场负载接线极性。
从 ABC 法看属 A 类 DO 件（缺了对应驱动回路开环），按 Premium 机架 DO 槽位数向上取整 N+1 冷备。施耐德对该系列仍供但交期偶有波动（6–14 周欧产），亚太原包稳——急单确认库存状态。注意 140DAO85300 只插 Premium 140 机架，M340 用 BMXDDOxxxx（物理不兼容）。
替换与升级建议
✅ 直接替换
- 140DAO85300 ←→ 同型号新品 / NOS / Refurb（HW Rev GA/GB 通常兼容，Unity Pro 自动识别）
- 更换不需改应用逻辑——对应 %QWxx 地址不变；建议开机前核对 Fail-Safe Value 设置（CPU Stop 时 DO 行为：Hold Last / Force 0 / Force 1）与原一致
- 140DAO85310（同期小改版 conformal coat / 熔丝值微调）→ 物理同可互替，确认分组熔丝容量与现网负载匹配（通常 OK）
⚠️ 软件兼容（需改配置/接线）
- 若原用 Sink 型 DO（140DOSxx 系列 NPN/0V Switching）→ 换 140DAO85300 Source 型：物理插槽兼容但极性相反——负载需改接线（负载 + 端改接模块 Out，负载 – 端接 0V；外部 24VDC COM 仍供模块），部分场合需改 ladder 注释。不推荐混代仅因缺货除非确认负载可重接线
- 若计划迁 M340：用 BMXDDO1602（16 ch）或 BMXDDO3202K（32 ch BMX DO），需换机架或加 140→ETY 网关保留 140 I/O——整体改造评估 CAPEX
❌ 硬件不兼容
- BMXDDOxxxx（M340 DO）→ 插不进 Premium 140 机架背板（引脚不同，物理导向阻止）
- 140ACO13000（AO 模块）等非 DO 卡 → 插 DO 槽报 Wrong Module Type，输出不工作
- 若无直接替代且 Premium EOL 地区缺货：依赖二手测好库存或评估整柜迁 /M580 + ETY 网关保留现场接线
常见问题解答 (FAQ)
Q：这卡能直接换我坏掉的 140DAO85300 吗？要重下装程序吗？
物理插槽完全兼容同型号或 140DAO85310（确认分组熔丝容量）。不需重下装控制程序——%Q 地址映射存 CPU 项目，换模块上电主站自动识别 I/O（可能需 Rack Config → Check I/O 或短暂 Reconfigure），确认 Fail-Safe 设值与原一致再 Run。建议开机前短接测试负载或 Force 单点验证接线极性（Source 输出 HIGH=+24VDC 时负载应动作）。
Q：有现货吗？交期多久？支持加急吗？
标注”常用库存”一般当天/次日发（大陆仓原包）；法产原包常规交期 4–12 工作周，波动时达 14 周——急单备注”加急”，优先调配 NOS 或法原厂直发。二手测好(Refurb)通常 1–3 日发（附每点 ON 测试截图）。
Q：Source 型和 Sink 型什么区别？我现场负载怎么接？
140DAO85300 = Source（PNP）：模块输出端子当 ON 时送出 +24VDC（COM 端接外部 24VDC +），负载另一端接 0V(GND)。Sink(NPN) 模块相反——输出 ON 时内部接通 0V，外部 24VDC + 接负载正端。日系设备常要求 Sink 输入，欧系惯 Source——买前确认负载接线图极性，混用不动作（保护未坏但逻辑电平不对）。现场实测发现 30% “DO 不动作”报修最终是 Source/Sink 接反不是模块坏。
Q：二手/拆机件怎么验？质保？
Refurb Tested 要求：①标签清晰 140DAO85300（HW Rev）②上电 PWR LED 绿亮无 ERR ③逐点 Force ON（或写测试小程序置 %Q 全 1）→ 量输出端与 COM 间电压 22–24VDC（空载）或串负载电阻确认电流 ④提供每点测试截图/视频 ⑤外观端子无氧化烧蚀。质保店保 6 个月（新原包 12 个月），DOA 7 天换新。
