产品详情

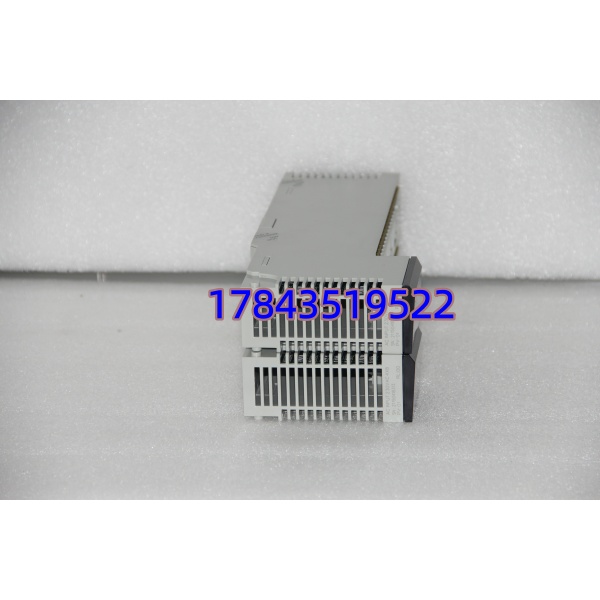

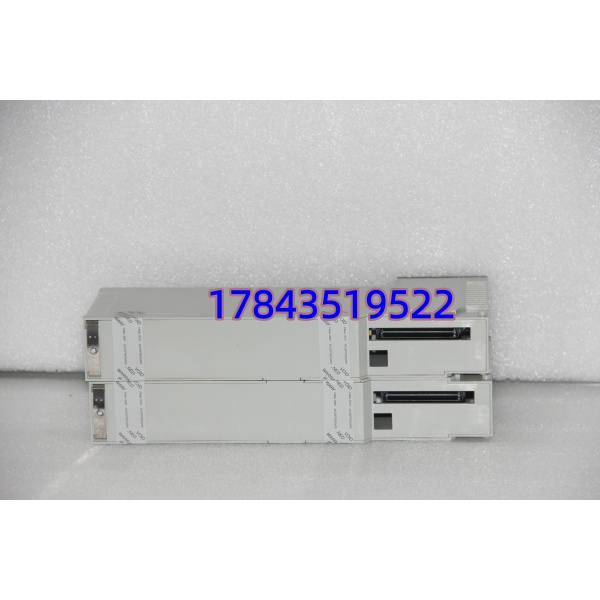

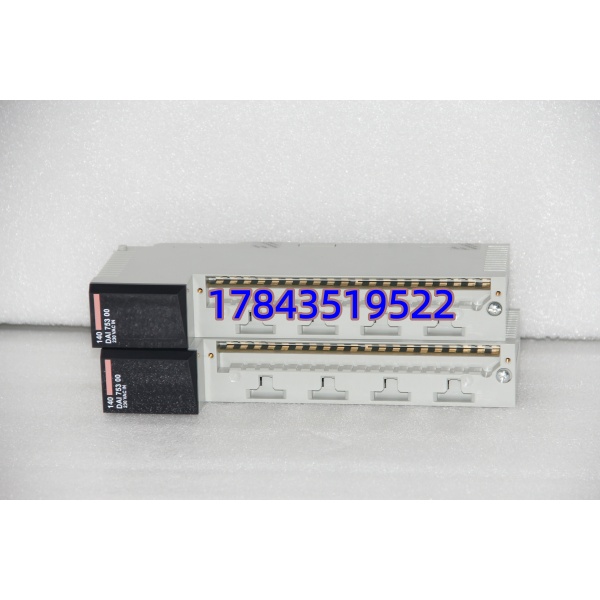

· 型号：140DAI75300
· 品牌：Schneider Electric（Modicon Quantum）
· 系列：140DAI 系列 — Quantum 32-Channel AC 230 V Digital Input Module
技术参数
| 参数项 | 数值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | 140DAI75300（Quantum 32 pt AC Input Module, 230 V AC rated） | 区别于 140DAI74000(32pt 115V AC)、140AC013000(16pt 115V AC) |
| 输入通道 | 32 点，分 4 组 × 8 pt，每组独立 COM 端子（共 4 个 COM） | 每组可接不同相 AC 电源 N/L |
| 额定输入电压 | 230 V AC（范围 170–264 V AC @50 Hz；200–264 V AC @60 Hz） | 现场常用 220 V AC 有源接点 |
| 输入电流 | ≈ 5 mA @ 230 V AC（典型） | — |
| 输入阻抗 | ≈ 43 kΩ @ 50 Hz | — |
| 响应时间 | 输入滤波典型 4 ms（ON/OFF），软件可选 debounce 0–255 ms（部分 CPU/Fw 支持） | 噪扰大场合保留 ≥4 ms |
| 隔离电压 | 现场输入↔系统背板 ≥ 1500 V AC（1 min），通道组间不隔离（共 COM） | 符合 IEC 61131-2 Type 1 |
| 状态指示 | 模块面 32× 绿 LED（点 ON），1× 绿 PWR，1× 红 ERR（自检故障） | — |
| 所需端子块 | Schneider 140XTS 系列（常见 140XTS00200—20点螺钉 / 140XTS00300—40点弹簧），推荐 140XTS00300 因 32点需 40位端子 | 换模块不拆现场线—保留端子块 |
| 背板供电 | +5 V DC 由 Quantum 机架背板供给（逻辑部分），现场 AC 外接 | 典型功耗 < 2 W |
| 安装槽位 | Quantum 机架任意 DI/DO 槽位（Slot 1–n 避开 Slot 0=Power Supply） | 支持在线更换（Redundant CPU 先切备机） |
| 工作环境 | 0…+60℃ 运行，-40…+85℃ 存储，5%–95% RH 无凝露 | IEC 60721-3-3 Class 3K3 |
| 认证 | CE、cULus、KC、RoHS、DNV（部分版） | — |
| 符合标准 | IEC 61131-2、EN 50121-4（可选）、NEMA ICS 3 | — |
产品介绍
现场实测发现 140DAI75300 最常背锅其实是现场问题——某水泥线改造报”DI 点随机闪 1″ 追半天是同一组 COM 内混接两相 220 V AC（L1 与 L2 同组）产生电位差致输入共模漂，调分组后消失。（严格来说它只在 Quantum 机架+140XTS端子底座组合下直接兼容，不能塞 M340/M580 的 TM 底座——买错插不进。）和同门 140AC013000（16pt 115V AC）比，这块是 32 点 230V AC 高密度版，适合采集大量 AC 有源接点（断路器辅接、现场急停 AC 型、电机运行位），省机架槽位。
采购决策三件事：① 原装带 Schneider 防伪标签 SN 可官网核真——拆机件常见引脚氧化引偶发断点；② 必须配/确认现柜有 140XTS00300（40点弹簧）或 140XTS00200（20点螺钉需两块或确认旧版混用）——只买模块忘端子块＝现场等一天；③ 交期稳可当天发，建议按每面 Quantum 架 DI 模块数 N+1 备测好冷备件（封存贴原 Slot 位标签）。注意别买错成 140DAI74000（115V AC 版）——插进去 220V AC 过压可能损输入级。
替换与升级建议
✅ 直接替换
- 140DAI75300 ←→ 同 PN 140DAI75300（任意 Rev 字母）——拔旧插新保留 140XTS 端子块不动现场线，Quantum CPU 识别 Same ID 自动重读；Redundant 机架先确认对侧 Healthy 再换，Solo CPU 建议 <1 min 短时停。
- 不同 Rev 字母（A/B/C）功能兼容——Unity Pro / Concept 仅提示 “Module HW Version Changed — Accept” 下装 I/O 配置即可。
⚠️ 需核对接线/应用（不可直接替但同类）
- 140DAI74000（32 pt AC 115 V 版）← 物理同槽端子兼容，但额定输入 115 V AC（范围 77–138 V AC）——若现场是 220 V AC 传感器电源 不可用（过压损输入），若确为 110 V AC 系统可替但需核对每点接线 COM 电压匹配。
- 140AC013000（16 pt AC 115 V）——槽兼容但点数/分组不同，I/O 映射需改点表，属降配不推荐做备件混池。
❌ 硬件不兼容
- 140DDI35300 / 140DDI84100（DC 24 V 输入版）——插得进但 220 V AC 直接打坏输入光耦，绝对禁止互替。
- Modicon M340 / M580 / Premium DI 模块（TM3DI16 / 140DDIxxx 老 Premium）——背板、锁紧、端子均不同，不进 Quantum 机架。
