描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | Schneider Electric 140DDO35300 |
| 制造商 | Schneider Electric (原 Modicon / AEG Schneider) |
| 所属系统 | Modicon Quantum 系列 PLC |
| 模块类型 | 本地数字量输出模块 (Discrete Output, 24 V DC) |
| 输出通道数 | 32 路（分 2 组，每组 16 通道共正/共负参考） |
| 输出电压 | 标称 24 V DC（允许 19.2 – 30 V DC） |
| 每通道额定电流 | 0.5 A 连续（阻性负载），总模块受背板及外部电源容量限制 |
| 输出类型 | 固态 MOSFET，Source（正逻辑/源型）— 输出 HIGH = 接通负载 |
| 逻辑 | 正逻辑：1 = 输出 +24VDC 至负载；0 = 开路 |
| 隔离 | 通道组与背板间 1500 V AC 光电隔离；组内通道共参考 |
| 响应时间 | 接通 ≤ 0.5 ms / 断开 ≤ 1.0 ms（典型） |
| 保护功能 | 输出短路/过流保护（自动恢复）、热保护 |
| 状态指示 | 前面板 32 个 LED（各通道 ON/OFF）+ Ready / Fault LED |
| 热插拔 | 支持（Quantum 机架带电操作，需先解锁模块钥匙） |
| 背板通讯 | Quantum 高速 I/O 总线（与 140 CPU 如 140CPU43412A / 67160 等兼容） |
| 外部电源 | 需外部 24V DC 电源接入端子（不可由背板供电输出回路） |
| 工作温度 | 0 ~ +60 °C |
| 储存温度 | -40 ~ +85 °C |
| 湿度 | 5–95 % RH（无凝露） |
| 安装方式 | Quantum 本地 I/O 机架槽位（与 140 AVI/140 DDI 混插） |
| 配置软件 | Schneider Unity Pro / Control Expert（原 Concept 也支持） |
| 认证 | CE / UL / cUL / FM / GOST-R |
产品深度介绍

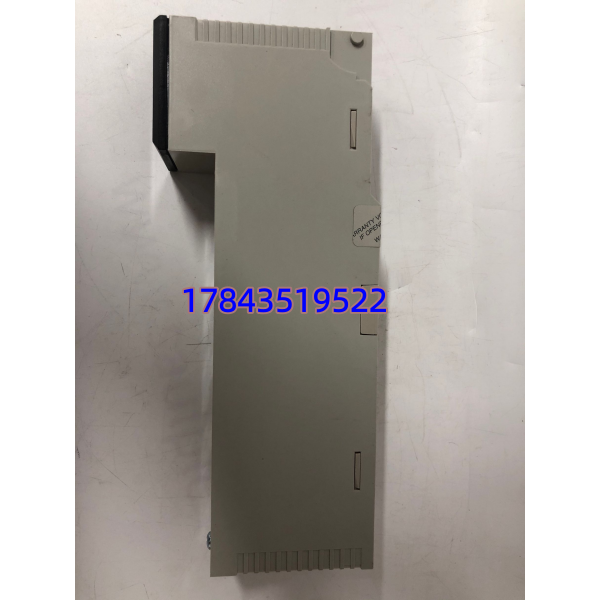

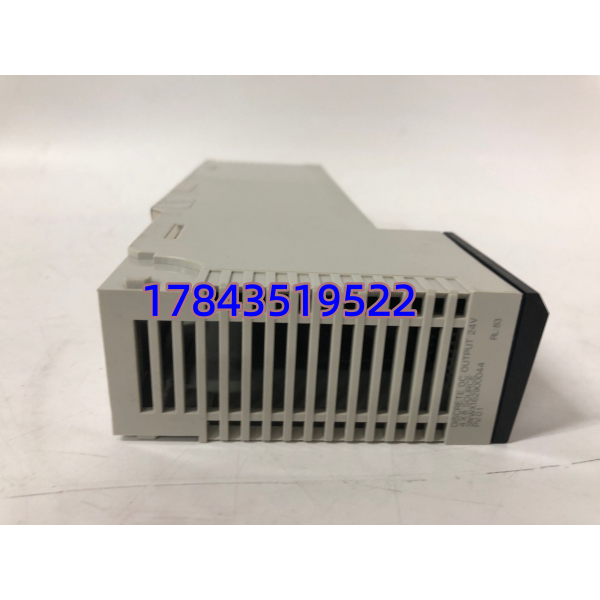

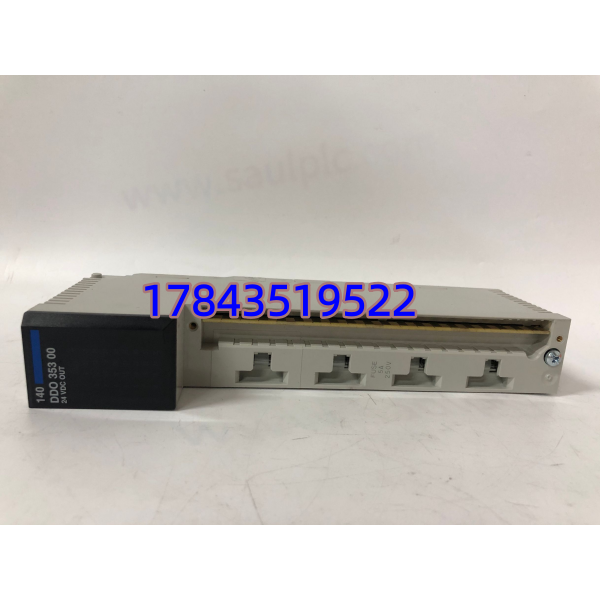

Schneider 140DDO35300 是 Modicon Quantum PLC 的标准 32 点 24VDC 数字量输出模块，用于将控制逻辑运算结果驱动至现场执行元件——典型如电磁阀线圈、指示灯、声光报警器、中间继电器（带动接触器线圈或小型电机启动回路）。模块采用 Source（源型）输出拓扑，外部 24V DC 电源正极经模块输出给负载，负载另一端回 0V。
内置每通道短路保护与 LED 状态指示，Quantum 系统可通过 Unity Pro / Control Expert 读取模块诊断位（短路、熔丝断、通讯故障等）。支持机架带电热插拔（需先旋开模块顶部锁定钥匙再拔出），平均修复时间短。国内大量冶金、汽车、水处理、电厂辅机（输煤/化水 PLC）仍在使用 Quantum 系统，140DDO35300 是最常见的 DO 卡之一。
应用场景与行业痛点
水处理 PLC 柜里 DO 卡突然一组 16 点全无输出——查是外部短路导致保护锁死或某通道 MOSFET 击穿。Quantum 的好处是换卡后 Unity Pro 通常自动重初始化，不需重新下装程序（除非槽位类型改变），现场影响极小。
典型应用场景：
- 冶金 — 连铸/轧机辅助控制
夹送辊液压站电磁阀、推钢机限位指示灯、除鳞泵启停中间继电器——要求 DO 模块抗干扰好、通道密度高节省机架空间。
- 电厂辅网 — 化水/输煤/除灰 PLC（Quantum）
阴阳床多路气动阀电磁阀组、皮带跑偏/拉绳报警指示灯、除尘仓室清灰指令——32 点高密度适合点多且分散的辅机程控。
- 市政水务 — 污水/自来水厂 SCADA
格栅、提升泵、回流污泥泵启停继电器，加氯间报警灯——现场潮湿需注重端子防潮和负载类型匹配。
- 汽车/离散制造 — 总装线工位控制
气缸磁环阀、工位呼叫灯、OK/NG 指示。
案例：北方某污水厂提标改造，运行第 12 年的 Quantum 柜 140DDO35300 第二组 16 点突然全灭——端子量无电压。复位无效，判断组保护锁死（曾有过临时短接失误）。库房有冷备，旋开钥匙拔出旧卡插入新卡，Unity Pro 自动识别槽位类型，上电 RUN，约 3 分钟恢复。电气班长感慨：”幸亏没等到全卡挂，这老系统原厂交期说不准。”
