描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 制造商 | Schneider Electric |
| 完整型号 | 140DDI85300 |
| 产品类型 | Modicon Quantum 高密度数字量输入模块（32 点） |
| 输入通道 | 32 路，分组为 4 组 × 8 点，组内共 COM，组间隔离 |
| 输入电压 | 24 V DC（额定），工作范围 15–30 V DC |
| 逻辑类型 | 正逻辑（Positive Logic / Sourcing Input）——高电平(≥15V)=ON |
| 典型输入电流 | 约 3.5 mA @ 24 V DC |
| 输入阻抗 | ≈7 kΩ |
| 响应时间 | ON ≤4 ms / OFF ≤4 ms（可软件滤波组态 Fast/Slow） |
| 隔离 | 通道组-背板 500 V rms（1 min），通道组间不隔离（组内共 COM） |
| 绝对最大输入 | 30 V DC 连续，瞬态 36 V DC（1 min） |
| LED 指示 | 模块状态（Active/Err）+ 每点输入状态 LED（亮=ON） |
| 所需槽位 | 1 个 Quantum 背板槽位 |
| 兼容底板 | Quantum 适配底板 140XBP01000 / 140XBP02000 / 140XBP06000 等 |
| 工作温度 | 0℃ ～ +60℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 湿度 | 5%–95% RH（非凝露） |
| 认证 | CE / UL / CSA / FM / GOST |
| 功耗(背板) | 典型 1.5 W |
产品深度介绍

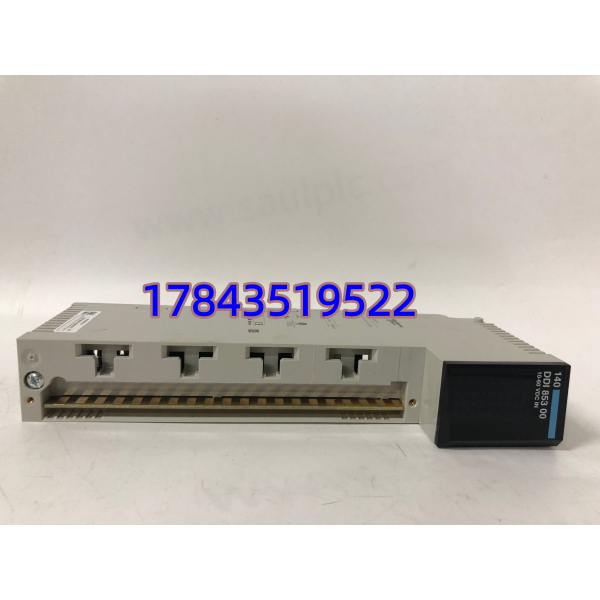

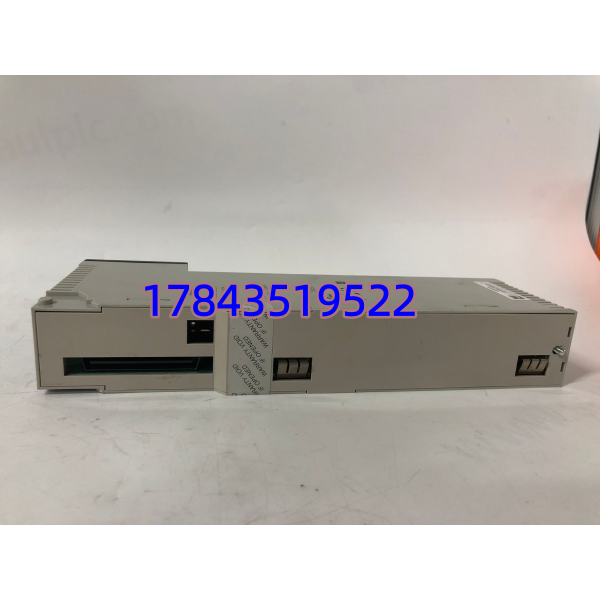

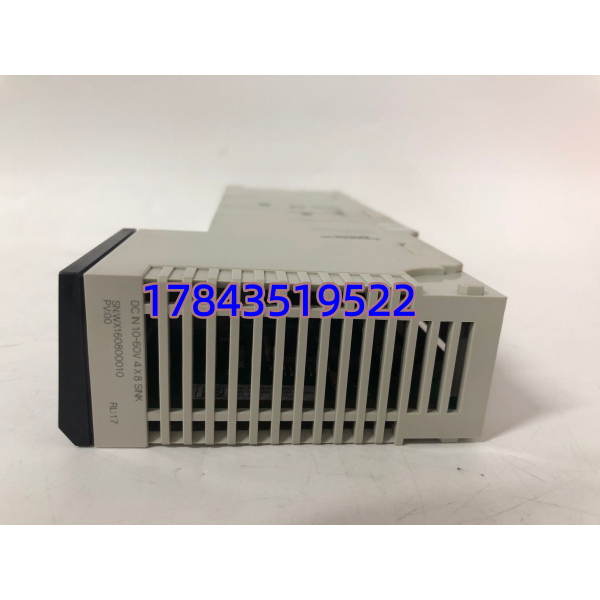

Schneider 140DDI85300 是 Modicon Quantum PLC 的高密度 32 点 24 V DC 数字量输入模块，专为大型装置控制柜 I/O 点数密集的场景设计——单槽提供 32 路 DI，相比标准 16 点模块节省一半槽位。模块采用正逻辑（Sourcing / PNP 型——现场开关闭合时电流从模块 COM 流出经现场器件入 0 V），每组 8 点共用一个 COM 端子，组间通过光耦与背板隔离。
更换时拔出旧模块插入新模块，Quantum CPU 自动重扫 I/O 配置识别，通常无需修改 Concept / Unity Pro / Control Expert 应用程序（确认固件兼容）。需注意与 140DDI84000（负逻辑 Sink/NPN 型）的区别——两者接线极性相反，混用会导致所有点读 0 或 1 恒定。
入库验收与上机检测流程
我们出货按以下流程逐块检测，可提供测试照片：
1. 入库验收检测
- 来源追溯：核对 Schneider 原厂标签序列号、硬件版本、制造日期，查原厂包装或进口报关单。
- 外观检查：壳体无磕碰变形，背面总线连接器针脚无氧化发黑，前面端子螺丝无滑丝，LED 透镜完好。
- 附件核对：原厂防静电袋/包装盒、说明书卡齐全。
2. 上机功能测试（Live Test）
- 测试环境：Modicon Quantum 机架（140CPU… + 140XBP 底板）+ 24 V DC 电源 + 模拟开关/按钮。
- 测试内容：
- 模块识别——CPU 上电扫描 I/O，确认 140DDI85300 被正确枚举，无”%I 缺失/模块错”报警。
- 点灯测试——逐组用 24 V DC 激励各 DI 通道（通过 COM 端），确认对应 LED 亮，Unity Pro / Concept 在线监视 %I 位 = 1；撤除信号 LED 灭 %I = 0。
- 全 32 通道遍历——确认无死点、无相邻通道串扰。
- 状态 LED——RUN 绿灯（模块 Active）、ERR 灭。
- 测试记录：截图在线监视表 + 记录序列号存档。
3. 最终质检与包装
- 质检员签字，贴 QC Passed 标签（含日期）。
- 防静电袋密封 → 气泡膜 → 五层瓦楞纸箱。
- 附出货检测简表及序列号溯源说明、提示（核对是 140DDI85300 正逻辑还是 140DDI84000 负逻辑）。
