产品详情

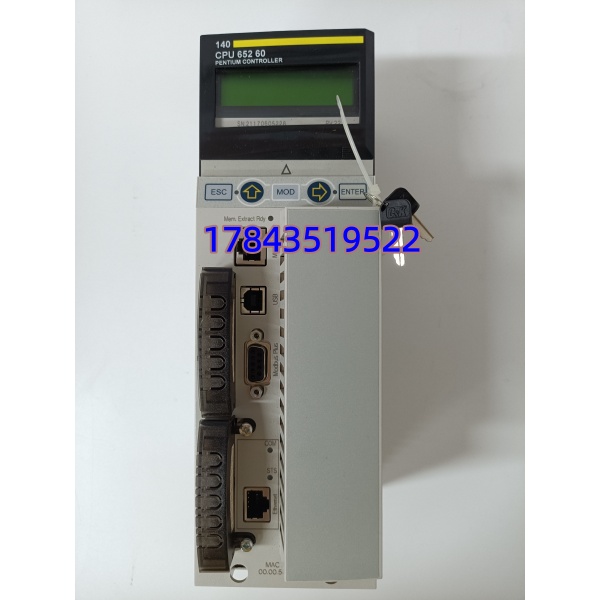

· 型号：140CPU65260
· 品牌：Schneider Electric（施耐ider，原Modicon）
· 系列：Modicon Quantum系列，140背板PLC CPU
规格参数
| 参数项 | 规格值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | 140CPU65260（安全型加S尾缀140CPU65260S） | Schneider原厂标号 |
| 产品类别 | Quantum PLC处理器模块（CPU） | 插140机架Slot 1，非远程适配器 |
| CPU架构 | 80486兼容66 MHz或更高（现场实测常为AMD Élan SC520类），严格来说它只在固件v3.2以上支持双以太网同时活 | 请以原厂手册为准核对固件 |
| 内存 | 内部RAM 768 KB–4 MB可电池备份（锂电池3.6 V），Flash 512 KB–1 MB | 概念里叫Data/Exec内存 |
| I/O容量 | 最大30,000 I/O点（离散+模拟合计），本地背板+远程分站 | 受扫描时间限制 |
| 扫描性能 | 典型0.1–0.3 ms/k指令（布尔），最大扫描约200 ms满配 | Unity Pro里看Actual Scan |
| 通信接口 | 双10/100 Mbps RJ45以太网（Modbus TCP/Uni-TE），1×RS-232 TER（编程/Modbus RTU），1×RS-485 AUX | 双口可做冗余或分离设备/上位网 |
| 热备冗余 | 支持140CPU65260对做Hot Standby（需140CHS11000热备机架或同机架双CPU） | 自动同步内存+I/O映像 |
| 供电 | 由140机架背板供5 VDC，模块功耗≈10–15 W | 不需外部电源 |
| 指示灯 | RUN绿（运行），ERR红（故障），I/O红（模块掉），COMM绿闪（以太网活），BAT低电池黄 | 电池低压先报后丢内存 |
| 工作环境 | 0 至 +60°C（控制室机柜），5–95% RH非冷凝，IP20 | 非宽温 |
| 尺寸/重量 | 约100×160×30 mm（单槽140），重≈0.8 kg | 助拔器带 |
| 编程软件 | Unity Pro（现EcoStruxure Control Expert）V2.6及以上；Concept部分兼容需核对 | 老V2.5以下不直接认65260 |
| 认证 | CE / UL / CSA / FM / ATEX Zone 2 / IEC 61131-2 | 过程级 |
产品介绍
从历史生命周期验证切入：Quantum系列在2000年代到2015年前后是国内电力、冶金、水处理的绝对主力，140CPU65260就是那代里带双以太网口的“干活CPU”——不是高端如140CPU67060（安全/冗余加密），但够稳、够便宜、双网口一分二用（上位SCADA一路、设备Modbus TCP一路），现场仪表工程师最爱它：插在140机架Slot 1，背后TER口接编程本，双RJ45直插交换机，热备对换件时Unity Pro点一下“Switch Primary”就切，停机<200 ms。在某个电厂除灰项目里碰过，原设计用140CPU53414单以太网，后来加除灰泵VFD走Modbus TCP不够口，升级到65260双网口一分二，不用外加以太网模块省一个槽位。
供应链角度看，140CPU65260还没正式EOL但施耐德主推M580/ePAC换代，新Quantum交期拉长到12–20周，老厂延寿项目基本走拆机测试OK或NOS老库存。TCO角度：换全套M580要改机架上位程序和电缆（约六位数），延寿只需囤2–3件Buffer做热备冗余，单价几千块换装置再跑5–8年——库存经理算ROI很清楚：停机损失按十万/小时，备2件CPU花一万五，怎么算都值。生命周期处于成熟期尾部，Last-time-buy窗口还在但渠道现货在缩，现在扫现货做战略囤货别犹豫。
应用场景与库存策略
痛点直白：冶金高炉除灰/水处理厂加药，Quantum CPU挂了=全站停加药或除灰链断，排查换件要开停机票2–4小时起步，损失按产线停机费算（钢厂连铸停一小时三十万起）。原厂交期12周以上，现场等不起，缺这件就是非计划停机直接触发。
典型场景与备货建议：
- 电厂除灰/化水系统 Quantum机架：非它不可因为逻辑在140CPU里、热备对换件<200 ms防除灰泵跳连锁；建议每对热备机架留1件冷备Buffer（安全库存SS=1），ABC分类归A类高值高影响，重订货点在下次大修前6个月启动寻源，或由供应商做寄售代管（VMI）放现场仓。
- 冶金高炉上料/除尘控制：老厂延寿跑Unity Pro V3.x–V4.x，65260双以太网分SCADA网+变频器Modbus TCP，换M580要重做通信映射；建议新项目直接上M580，旧装置保留拆机件做应急，不做新采购，仅做Last-time-buy囤2件。
- 市政污水/自来水厂：机架插满140DDI/140ACO模拟模块，CPU65260热备对带30k I/O，停电后电池保内存72小时；建议随年度维保包让集成商测电池压、备1件测试OK CPU进现场锁柜，别等ERR红亮+BAT黄再找。
真实案例：华北某钢厂高炉除灰系统，2023年11月夜班，主CPU140CPU65260 ERR红亮+BAT黄闪（锂电池3.6 V掉到2.8 V），热备从CPU自动切主继续跑除灰链，但从CPU也报BAT低——双CPU电池同期老化没人测。白班仪表主任翻库存柜只有新电池没有备CPU，原厂交期14周，临时找本地集成商调石家庄仓拆机测试OK一件+电池两粒，断电切维护模式换从CPU+电池，上电热备同步完ERR灭。反思：双CPU电池要每年测压，更关键的是高炉除灰这种A类资产，现场仓必须留1件Buffer CPU+4粒电池——后来按ABC分类设安全库存SS=1、重订货点=大修前6个月，再没为CPU等过一天交期。
