描述
产品详情

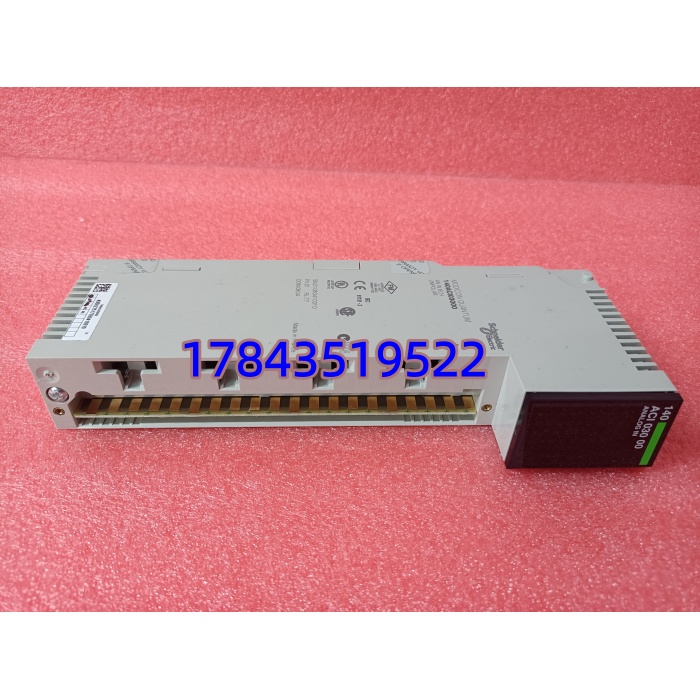

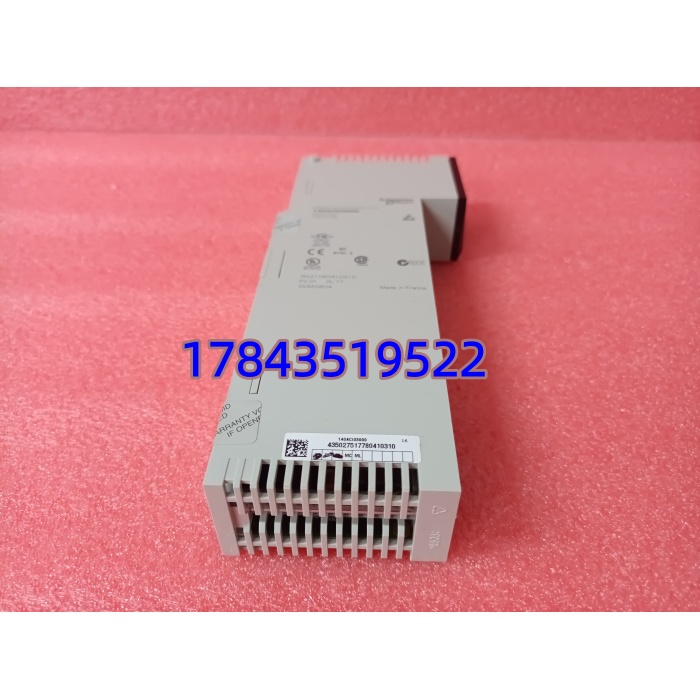

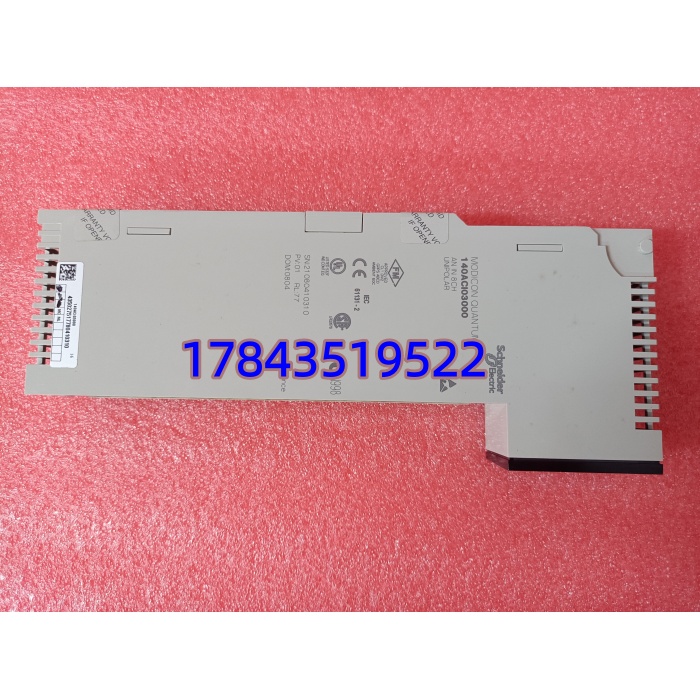

· 型号：140ACI03000
· 品牌：Schneider Electric（施耐德电气）
· 系列：Modicon Quantum — 模拟量输入模块（8 ch Multi-range AI）
规格参数
- 模块类型：模拟量输入模块（Analog Input Module）
- 输入通道数：8 路，差分（Differential），可独立软件组态
- 支持信号类型：4–20 mA、0–20 mA、±20 mA；0–10 V、±10 V、0–5 V、±5 V、1–5 V DC
- A/D 分辨率：12 位 + 符号位（13 bit 含符号），典型满量程 ±0.1%
- 转换/更新时间：全通道扫描约 5 ms（单通道 ~3 ms 顺序采样）
- 输入阻抗：电流模式 250 Ω（±0.01%）；电压模式 > 20 MΩ
- 绝对最大输入：50 V DC / 25 mA（超出可能永久损坏）
- 滤波：内置单极低通滤波器，-3 dB @ 15 Hz ±20%
- 断线检测：4–20 mA 模式下支持开路（Broken Wire）诊断；1–5 V 模式支持欠压检测
- 隔离：通道↔总线 1000 V DC（测试 3000 V DC / 60 s），通道间 30 V DC 隔离
- 共模抑制比 CMRR：> 72 dB @ 60 Hz；常模抑制 NMRR：> 60 dB
- 背板取电：+5 V DC @ 240 mA（典型），功耗 ≈ 2 W
- 状态指示：1×绿 LED（Active/通讯）、1×红 LED（Ext Fault）、8×绿（通道激活）、8×红（通道故障）
- 接线方式：通过 Quantum 20 针可拔插端子排（如 140XTS00200），需单独订购
- 工作温度：0 ～ +60℃；存储 -40 ～ +85℃；湿度 5～95% RH 无凝露
- 认证：UL 508、CSA C22.2 No.142、cULus Class I Div 2、CE
- 安装：标准 Quantum 本地/远程 I/O 机架单槽位，不支持热插拔（建议断电插拔）
产品介绍
140ACI03000 是 Modicon Quantum 系列最常用的一张通用模拟量输入卡，8 路差分输入通过 Unity Pro / Control Expert 软件逐通道组态量程，不挑变送器——两线制 4–20mA 压力/流量变送器、0–10V 位置反馈都能接。内置低通滤波和通道级断线诊断，比老式固定量程 AI 卡省事，现场改量程不用换硬件。
有一点要注意：它不是热电偶/RTD 温度输入模块（那是 140ACI04000 系列），不能直接接热电偶冷端补偿。另外端子排（140XTS00200 或同级）需单独买，模块本体不带——我见过新手下单只买了模块回来发现没地方接线。
应用场景与行业案例
痛点切入
水厂加药间，原用第三方小牌 AI 卡，夏天柜内变频器干扰导致 pH 值跳变触发加药联锁误动作。换成 140ACI03000 后靠 >72dB 共模抑制+15Hz 低通滤波，信号稳定在 ±0.2% 内，再没因测量噪声跳停——Quantum 机架这点模拟隔离裕量是小卡比不了的。
典型场景
- 石油/化工装置 — 采集反应釜温度(4–20mA 温变)、罐区液位雷达、管线压力变送器，接入 Quantum CPU 做 PID 回路
- 市政水务/污水 — 进水 pH/浊度(0–10V 或 4–20mA)、出水余氯，断线检测帮运维快速区分传感器故障与线路断开
- 冶金轧线 — 液压压下位置反馈(±10V)、轧制力(4–20mA)，高速更新满足厚差控制需求
- 电厂辅网 — 除氧器水位、过热蒸汽压力采集，与 140CPU6xx 系列配合做冗余 I/O 配置
真实案例
某沿海炼油厂常减压装置，一台 140ACI03000 服役 14 年后第 3 通道偶发饱和（显示 32767），查端子接线无短路。停机窗口热备更换（先断 24V 馈电再拔模块），新模块插回同机架槽位，Unity Pro 在线确认配置自动加载，无需重下装。运行工原话：”这卡扛了十四年盐雾，够本了，以后备件库常备两块。”
