施耐德 AS-BDAU-204 模拟量输出模块 | 4通道 电压电流 兼容984系统

描述

关键技术规格

产品深度介绍

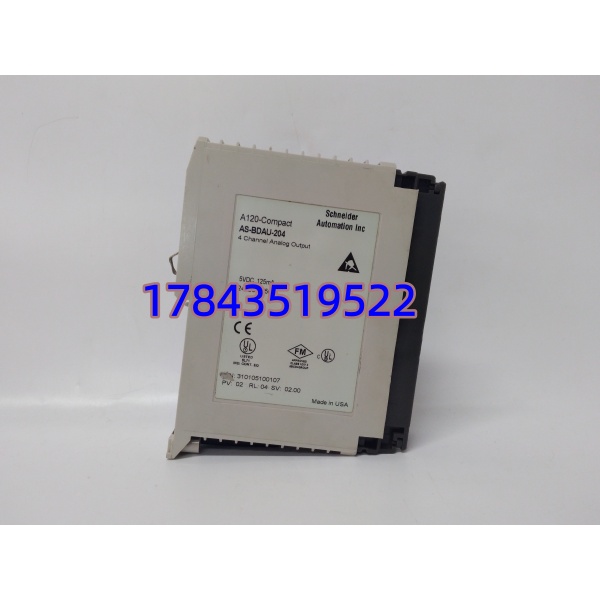

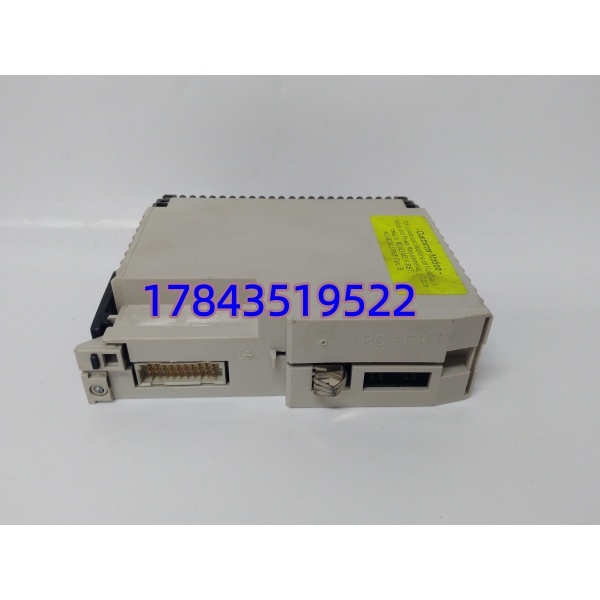

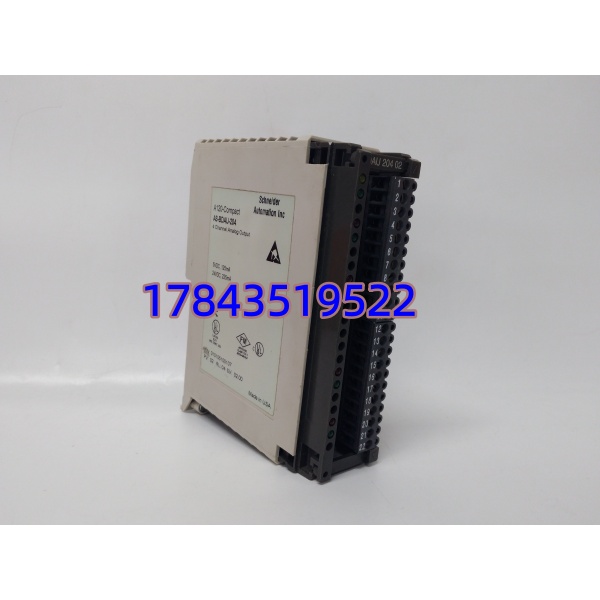

Schneider Electric AS-BDAU-204 是施耐德Modicon A120系列PLC的一款4通道模拟量输出模块，也兼容Modicon 984系统。它做的事情很简单——把PLC里的数字量（比如PID运算结果）转换成标准的模拟电压或电流信号，去控制现场的变频器、定位阀、电动执行器这类设备。

四个通道可以独立配置，每个通道都能选择电压输出（±10V、0-10V等）还是电流输出（4-20mA或0-20mA），用哪个由现场仪表决定。12位分辨率，精度±0.2%，转换时间5毫秒以内，对大多数过程控制场景够用了。模块本身带500Vdc的通道隔离，抗干扰能力说得过去。比较实用的是开路检测功能——电流回路断了，模块正面LED会亮，内部寄存器也会置位，排查故障能省不少时间。另外如果CPU通讯中断超过1秒，模块可以保持最后输出的值，不会突然归零导致阀门全关这种意外情况。

这个模块现在已经停产了，市面上流通的基本是备件商手里的库存。原厂保修期早就过了，采购时注意确认第三方供应商提供的质保条款。

应用场景与行业案例

工程痛点：模拟量输出通道漂移，执行器乱动

AS-BDAU-204这种老模块在现场最常见的毛病就是输出漂移——给定4mA，实际输出4.2mA，阀门微开，工艺参数就偏了。或者某个通道彻底没输出了，排查半天发现是输出回路开路。备件难找是另一个问题：Modicon 984系统的设备还在跑，I/O模块坏了只能从二手市场找，原厂早不供货了。

典型应用场景：

1. 过程控制 – 调节阀开度控制
   PID运算结果通过AS-BDAU-204输出4-20mA信号，控制气动调节阀的阀位。化工厂反应釜温度控制回路最常见。
2. 变频调速 – 电机转速给定
   输出0-10V或4-20mA给变频器AI端子，控制风机、水泵的转速。污水处理厂的曝气风机常用这种方案。
3. 物料搬运 – 输送带速度控制
   包装线、物流分拣线的输送带速度给定，通过模拟量输出调变频器频率。
4. 纺织机械 – 张力控制
   纺织行业的卷绕设备，通过模拟量输出控制放卷和收卷的力矩，保持纱线张力恒定。

案例：老系统备件断供，一块模块停产线

去年浙江一家化工厂的助剂调配工段，操作员发现DCS上给的阀门开度是50%，现场阀门实际只开了30%。仪表工到机柜间一量，AS-BDAU-204模块的通道输出电流只有8mA（正常应该是12mA），通道坏了。

车间主任急得跳脚——这条生产线虽然老，但产品附加值高，停一天损失十几万。查库存没备件，原厂说这型号早停产了，让联系系统集成商问问有没有旧件。后来从备件商手里调了一块同型号模块，第二天换上，通道配置重新对了一下，阀门动作恢复正常。

事后设备科的人说了一句话让人印象深刻：“老系统最大的风险不是性能差，是坏了找不到东西换。备件这东西，平时嫌它占库存，到了要命的时候才知道值不值。”
