描述
产品详情

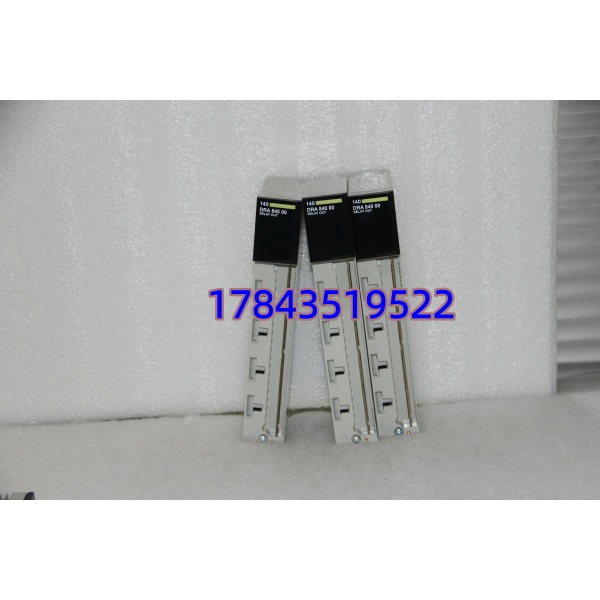

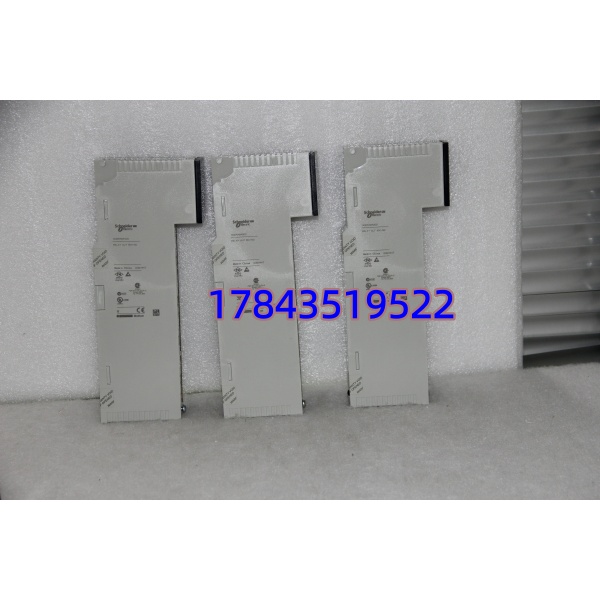

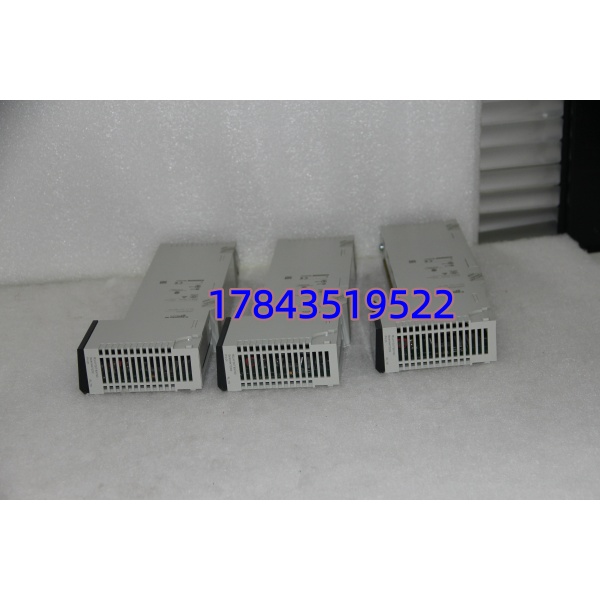

· 型号：140DRA84000
· 品牌：Schneider Electric（Modicon Quantum）
· 系列：Modicon Quantum — 140DRA84000 8 ch Relay Digital Output Module (NO contacts)
技术参数
| 参数项 | 规格值 |
|---|---|
| Schneider 型号 | 140DRA84000（140-DRA-840-00），宽温涂层版后缀 C/K（140DRA84000C） |
| 模块类型 | Quantum Digital Output — Electromechanical Relay, Form A (NO), 8 channels |
| 输出通道数 | 8 点（通常分组为 4 组 × 2 ch，每组共用 COM 端子 —— 具体看端子块 TB 类型：140XTS00200 等） |
| 触点形式 | NO（Normally Open / Form A）—— 无 NC 触点，需中断回路用另加常闭继电器或选 140DRA84300（混 NO/NC 或 140DRC…依家族） |
| 额定负载 | 阻性：2 A @ 250 VAC / 30 VDC；最小负载 10 mA @ 5 VDC（注意：固态负载 <10mA 继电器触点可能不润湿——优先用晶体管 DO 如 140DDI/DDO35300 做小信号） |
| 感性负载降额 | 电感负载（线圈）建议 ≤ 0.5 × 额定值（1 A @ 250VAC 感性），并并联续流二极管(DC)或 RC 吸收(AC)延长寿命 |
| 响应时间 | 吸合 ≤10 ms，释放 ≤5 ms（典型），不适合高速脉冲（>5 Hz 频繁切换加速触点磨损） |
| 隔离 | 逻辑侧 ↔ 现场触点侧 光电+继电器线圈隔离 ≥1500 VAC (1 min)；通道组间共用 COM 不隔离 |
| 供电 | 由 Quantum 机架背板提供 5 VDC（逻辑），现场负载电源由用户外部供给接入 COM 端 |
| 状态指示 | 每个通道 LED（亮 = coil energized / contact closed），模块 ERR LED（config / internal fault） |
| 诊断 | 模块 Health 位可读 %Sx；继电器线圈开路不检测——触点焊死需外部反馈回路或定期手动试验 |
| 组态软件 | EcoStruxure Control Expert (Unity Pro) / Concept —— Slot Type 选 “140DRA84000 8 ch Relay Output” |
| 配套端子 | 通常配可卸式螺钉端子块 140XTS00200（20-pin）或 140XTS00300 依机架，端子块单独订货不随模块附赠（老库存有时带，新货多分开发） |
| 热插拔 | Quantum 机架支持 Live Insertion（须 Slot Defined in Config & System Allow），建议确认机架无 Critical Single-Point DO 正驱动安全链再在线换 |
| 工作温度 | 0℃～+60℃（标准），-25℃～+70℃（宽温涂层版 suffix C/K——核对原板） |
| 认证 | CE / UL 508 / cULus / FM Cl I Div 2（依版本），SIL 2 Capable per IEC 61508（系统级） |
| MTBF / 寿命 | 机械寿命 >10⁷ ops；电气寿命 ~10⁵ ops @ rated resistive load（频繁切换显著缩短） |
产品介绍
在某个自备电厂化水系统碰过——Quantum 用 140DRA84000 驱生水/除盐水电磁阀和就地指示灯，运行第 9 年某 DO 点拒动，量 COM 端有 24VDC 但触点两端无压降（线圈吸合 LED 亮），拆下测触点 ∞→ 粘死开路（老电磁阀无并二极管致反电动势打弧蚀入触点）。清报警后没订备件，仨月后同卡另一点粘死闭合→ 电磁阀常开溢水。原渠道 140DRA84000 交期 6～12 周（偶尔 NOS Only），第三方找同 Rev NOS 件 2 天到换上恢复。
按 ABC 分类属 B 类中偏 A（继电器失效模式可能拒动或误闭合——误闭合在安全链里尤需注意）：Quantum I/O 仍可订但交期偶波动，建议按在线机架每类 DO 槽位数 ÷ 3（向上取整）+ 1 块全局冷备（同 140DRA84000，配对应端子块 140XTS00200 同步备），每 24 月做触点动作抽检或按动作次数（>8×10⁴ 次阻性额载）预更换模块。我们出贷附《继电器寿命估算与负载保护建议》。
替换与升级建议
✅ 直接替换
- 140DRA84000 同型号不同 HW Rev（Rev A / B 等）——Unity Pro 自动识别，无工程改动。（优先找与原装同 Rev 减 Warning，端子块 140XTS00200 通用）
⚠️ 软件兼容（需改配置 / 注意差异）
- 140DDO35300（8 ch 晶体管 DO 24VDC 0.5A sinking/sourcing）——物理插槽同但输出类型不同（晶体管 vs 继电器），Slot Type 需改 “140DDO35300” + Rebuild + 重下装；负载侧需确认负载电流 ≤0.5A 且极性匹配（140DDO35300 有 Sink/Src 变体）。不能简单互换——继电器带 AC 负载或 >0.5A DC 时不能用晶体管替。
- 140DRA84300（混 NO/NC 或 140DRC 系列）——物理同槽但通道定义不同（有 NC 触点），若你原设计只用 NO 可替但 Slot Type 改 “140DRA84300” + 确认接线图 COM/NOC/NO 对应，重下装。
❌ 硬件不兼容 / 不可替
- 140ACI/AVI 模拟量模块——插槽同尺寸但功能/EEPROM ID 不同，插错报 Slot Mismatch。
- Premium / M340 DO 模块——背板总线不同 Quantum 不认。
- 若无 NOS 且 EOL：短期不断供靠战略 NOS 囤；整柜 I/O 换 BMX (Modicon M340/M580 Harmony I/O) 属改造。
