描述
产品详情

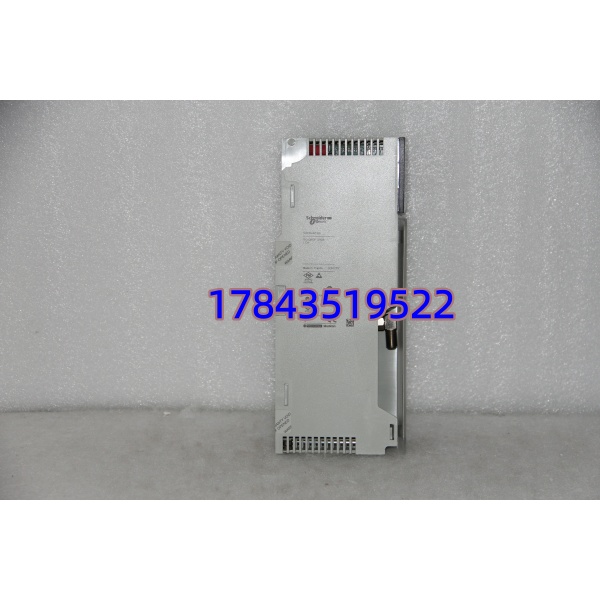

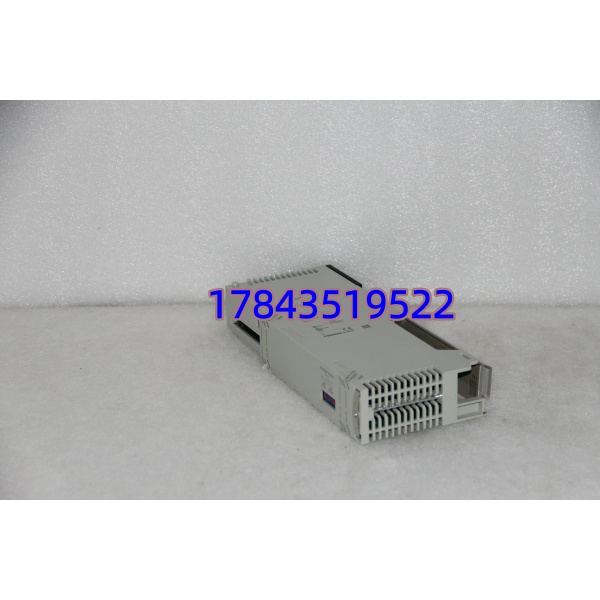

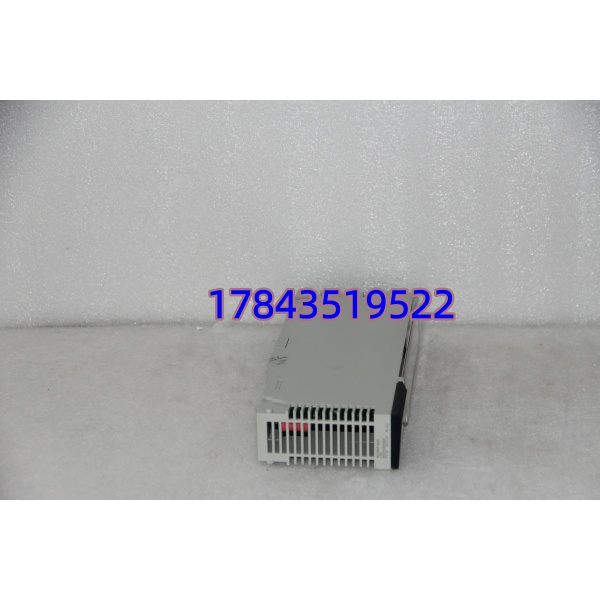

· 型号：140CRA32100
· 品牌：施耐德电气 (Schneider Electric)
· 系列：Modicon Quantum — 远程 I/O (RIO) 适配模块 / 头模块 (Adapter/Head Module)
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 140CRA32100（标准同轴 RIO 版本；140CRA93100 为光纤版，140CRA21100 为冗余头） |
| 制造商 | Schneider Electric |
| 系统归属 | Modicon Quantum — 远程 I/O 分站 (DROP) 必需头模块 |
| 通信协议 | S908 Remote I/O (Schneider proprietary)，与 Quantum CPU / 140NRP 系列 NIM 兼容 |
| 物理介质 | 75 Ω 同轴电缆（RG-6 或 RG-59，双 BNC 端口：TERM / NEXT，支持菊花链/星型）；可选光纤 via 140NRP |
| 通信速率 | 1.544 Mbps（T1 速率） |
| 站号设置 | 3 位 DIP 开关（1～31 DROP 号），另 1 位 Termination 使能（终端电阻 75Ω 需拨 ON 链路末端） |
| 最大 I/O 模块/站 | 28 个 I/O 模块（含 DI/DO/AI/AO/特殊模块，受背板电流与扫描时间限制） |
| 最大远程站数/主链 | 31 个 DROP（标准 S908 同轴链），可经中继器扩展 |
| 电缆长度限制 | 同轴：相邻站 ≤150 m，总长 ≤450 m；光纤（配 140NRP95300 等）：单模 ≤4.5 km |
| 状态指示 | PWR / RUN / COM / ERR / DROP # LED + 链路活动指示灯 |
| 背板消耗电流 | 典型 350 mA @ 5 VDC（由本机架电源模块供给） |
| 隔离 | 通信侧↔背板逻辑 500 Vrms |
| 安装位置 | 远程机架最左槽（Slot 1，紧邻电源模块 Slot 0），右侧接 I/O 扩展模块 |
| 工作温度 | 0～+60℃（IEC 60068-2），存储 -40～+85℃ |
| 认证标准 | CE / UL 508 / CSA C22.2 / IEC 61131-2 / FM Class I Div 2 |
| 尺寸/重量(约) | 宽适配槽 (~25mm) × 深 190mm × 高 140mm，净重 ≈0.35 kg |
产品介绍
现场实测发现，RIO 链路莫名掉站十有八九不是头模块坏，而是末端终端电阻没拨、BNC 头屏蔽层压接不良或同轴缆老化衰耗 >12dB——但真轮到 140CRA32100 本身故障（雷击感应过压打坏输入变压器或 BNC 口），整站 I/O 全灰，CPU 报”S908 Drop x Offline”。它的角色就像远程站的”网口+网关”，没有它远程分站就是死架子。在某水处理厂碰到过一回：暴雨后泵房远程站离线，量 RIO 同轴有感应电压，CRA32100 BNC 口芯片击穿，库房无备件等调货停机 6 小时——事后所有远程泵房按机架数 1:1 配了冷备。
从采购看它是 Quantum 远程架构的必备件但不是高耗品，市面全新原厂新货收紧、多以 NOS（原厂尾货）和测试拆机件流通。对仍用 Quantum RIO 分布架构的水泥/水处理/冶金装置建议按远程机架总数 N 配 ⌈N/3⌉ 件区域冷备（最少 1 件），多站同种可互换降低资金占用。买时务必索要上电 RIO Link 建立测试记录——这模块不装 I/O 也能单独上电看 COM LED 闪确认基本通信正常。
替换与升级建议
| 替代型号 | 兼容性 | 差异说明 | 改动工作量/成本 |
|---|---|---|---|
| 140CRA32100 | ✅ 直接替换 | 同型号单头适配器，断电拔出旧件插入新件（注意 DIP 站号与原设置一致、终端电阻位置匹配链路位置），上电自动同步。 | 无（最低） |
| 140CRA93100 | ⚠️ 硬件引脚兼容，介质不同（光纤 RIO） | 光纤 RIO 适配器（需配 140NRP 光纤模块及对端 NIM 支持光纤），物理可插同槽但现场介质须改为光纤，不可与同轴混合链路直连。仅当全网改光纤方案时考虑。 | 高（需改介质、重新规划拓扑、验证） |
| 140CRA21100 (冗余头双适配器之一) | ⚠️ 部分场景可替但破坏冗余 | 冗余远程站需成对 140CRA21100，单用一块 140CRA32100 可让站以单头模式运行（失去冗余），适合应急降级恢复。非原设计长期方案。 | 低（应急可用，但失冗余需计划复原） |
| 140CPS/CPU 模块 | ❌ 完全不兼容 | CRA 是专用 RIO 头模块，不能用 CPU 或电源替代远程头功能。 | — |
