产品深度介绍

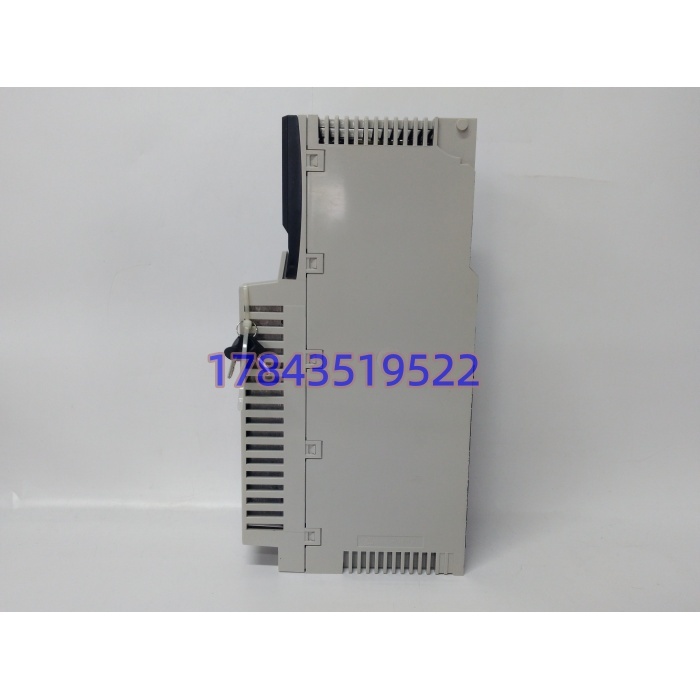

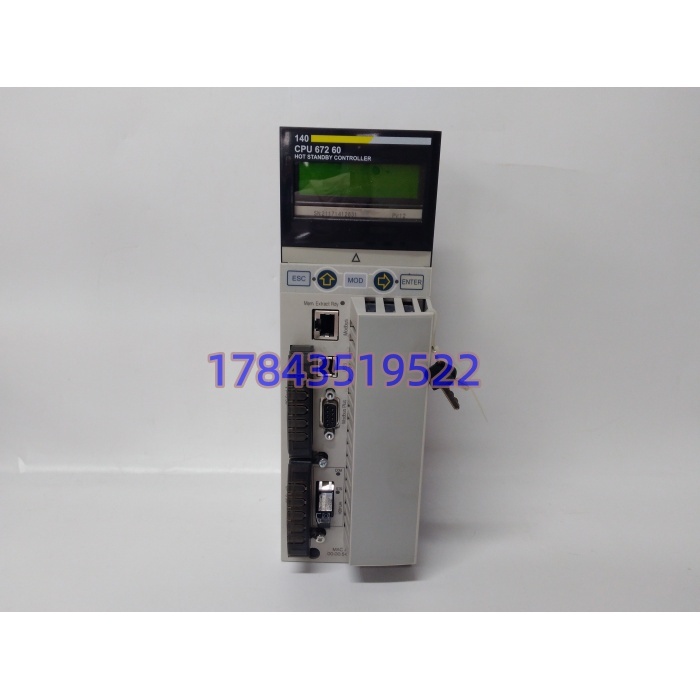

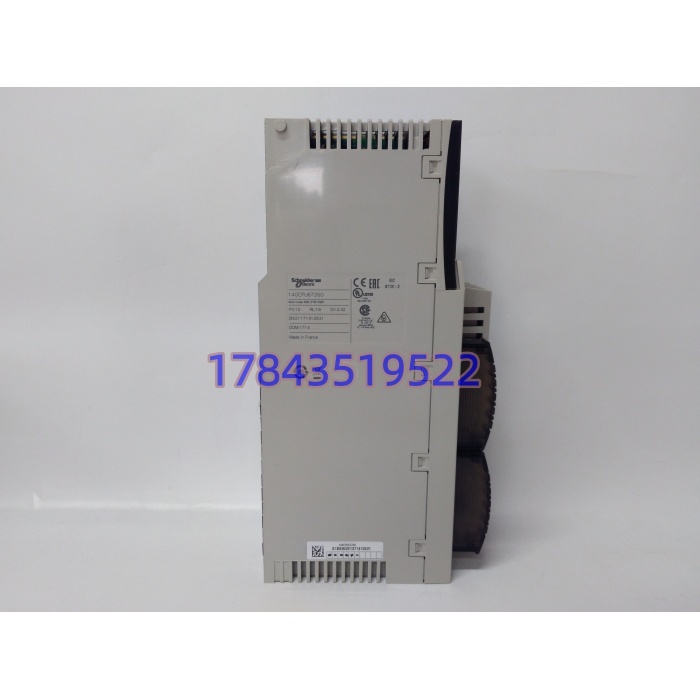

Schneider 140CPU67260 是 Modicon Quantum 平台的高端 Unity 处理器，专用于电力、石化、水处理、轨交等不允许单点停机的冗余控制系统。模块运行于 266 MHz RISC/PowerPC 架构，内部 3072 kB RAM，可通过 PCMCIA 卡扩展程序至 7168 kB、文件存储至 8 MB，原生支持 Ethernet TCP/IP、Modbus Plus、Modbus、Profibus DP 及多模光纤 Hot Standby 同步，主备切换不丢过程数据。
在备件管理视角下，该型号属典型 A 类关键备件：原厂已 EOL，新采购交期不可控，市场存量以 New Surplus 与翻新件混杂。我们库存为全新原装渠道余货，逐件做上电自检与通讯握手测试，适合作为现场 1–2 单元 Buffer stock 保险库存，配合冗余机架降低非计划停机风险。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 140CPU67260（140-CPU-672-60） |
| 品牌 / 系列 | Schneider Electric / Modicon Quantum |
| 处理器主频 | 266 MHz（32位 RISC / PowerPC 603e/604e 级） |
| 内部 RAM | 3072 kB（其中 1536 kB 数据区） |
| 扩展内存 | PCMCIA 卡：程序最大 7168 kB，文件存储最大 8 MB |
| 指令执行能力 | 10.28 Kinst/ms（100% 布尔）/ 10.07 Kinst/ms（65% 布尔 + 35% 数值） |
| 冗余方式 | Hot Standby（主备光纤同步，MT-RJ 多模，≤4 km） |
| 集成通讯 | Ethernet TCP/IP、Modbus Plus（SUB-D 9）、Modbus RS232/485（RJ45）、USB、热备光纤 |
| 远程 I/O 容量 | 离散 31,744 入 / 31,744 出（S908 Remote I/O）；分布式 8000 入 / 8000 出（per Modbus Plus net） |
| 模拟 I/O 容量 | 远程 1984 入 / 1984 出；分布式 500 入 / 500 出（per Modbus Plus net） |
| 背板总线电流 | 2760 mA @ 5 V DC |
| 编程环境 | Unity Pro / Control Expert（原工程需同版本打开） |
| 工作温度 | 0 °C ~ 60 °C（存储 -40 °C ~ 85 °C） |
| 防护 / 认证 | IP20；CE、UL、CSA、GOST、HazLoc、Marine |
| 生命周期状态 | EOL 2018-12-31，官方替代 BMEH584040（M580，非同架构） |
| 质保 | 12 个月（非人为、非超规格使用） |
安装与接线指南
阶段一：准备工作（预计 10 分钟）
安全第一：
- 通知生产/工艺部门计划停机窗口（若为热备系统，可单机切换后单侧更换）
- 确认待换 CPU 已退出主用（STS/COM LED 状态核对）
- 断开该机架电源（含 CPS 交流输入与 UPS 输出）
- 等待 ≥5 分钟，背板电容放电完毕
工具准备：
· 防静电手环 + 防静电垫
· 十字螺丝刀（PH1）
· Fluke 115 万用表（测背板 5 V / 24 V）
· 手机（拍照旧模块 DIP/钥匙开关/光纤接头/机架槽位）
· U 盘（导出 Unity Pro 当前工程 + 变量表）
备份工作：
· 从在线 CPU 上传工程，存 U 盘 + 云端双备份
· 拍照：钥匙开关位置（Memory Protect）、光纤 MT-RJ 接头方向、槽位号、PCMCIA 卡型号
阶段二：拆卸旧模块（预计 5 分钟）
- 拔下光纤、网线、Modbus Plus 接头，标签标注（主/备、站号）
- 将正面钥匙开关拨到 OFF（防止 RAM 写乱）
- 松开导轨卡扣，垂直拔出，勿斜拉背板连接器
- 检查背板针脚无弯曲、无氧化；压缩空气清灰，禁用手摸
阶段三：安装新模块（预计 10 分钟）
- 戴防静电手环，从防静电袋取新 140CPU67260
- 核对型号标签、固件版本（Unity Pro 读或屏显），与旧件一致方可装
- 复刻配置：钥匙开关 = OFF 初始；Memory Protect 状态同旧件；无 DIP 但需确认 PCMCIA 卡插入方向
- 对准背板垂直压入，卡扣锁定，槽位与旧件一致（Quantum 本地机架 2 槽限制：Hot Standby 下本地槽位禁止占用）
- 恢复光纤（主↔备 MT-RJ）、以太网、Modbus Plus 终端电阻（仅在总线两端
