描述
产品详情
· 型号：VTS0234-47/AP025
· 品牌：Bosch Rexroth（博世力士乐）
· 系列：VTS系列
规格参数
- 型号：VTS0234-47/AP025
- 品牌：Bosch Rexroth
- 产品类型：液压数字闭环控制模块
- 控制方式：数字闭环控制（位置/速度/压力/力）
- 供电电压：24V DC
- 工作电流：约2.5A
- 功耗：约60W
- 额定压力：31.5MPa
- 最大流量：25L/min
- 工作温度：-10℃ ~ +60℃（部分资料标注-30℃~+60℃，需以原厂手册为准）
- 防护等级：工业标准，需核对具体IP等级
- 输入信号：模拟（±10V、4-20mA）及数字输入
- 反馈接口：兼容位移传感器、压力传感器（如SSI、增量式编码器）
- 输出信号：比例阀驱动电流/电压
- 通信接口：支持CANopen、Ethernet等（具体取决于后缀配置）
- 保护功能：过流保护、过压保护、过热保护、短路保护
- 安装方式：Eurocard板卡格式，需配合卡架安装
- 尺寸：约62×75mm 或 100×75×45mm（不同来源有差异，以实物为准）
- 重量：约1.5kg ~ 2.6kg
- 原产地：德国或其他力士乐生产基地
产品介绍

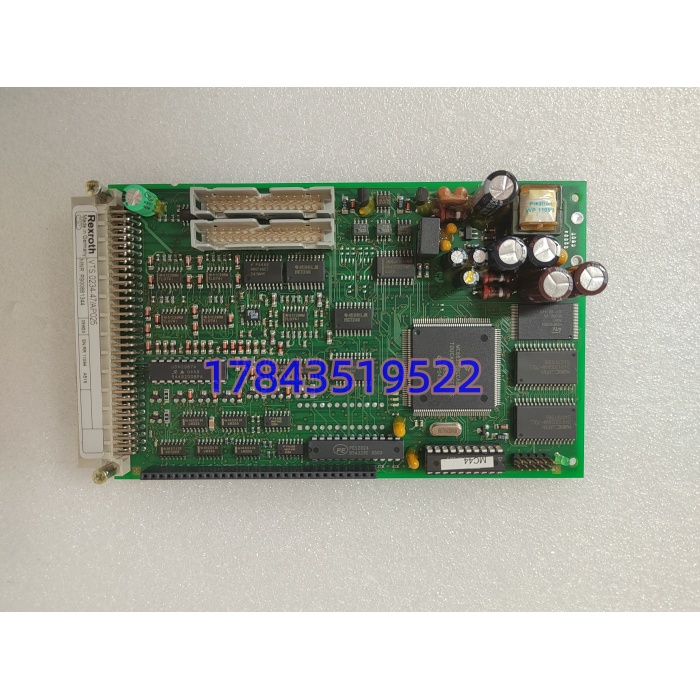

VTS0234-47/AP025是博世力士乐VTS系列的一款液压数字闭环控制模块，本质上是一块电液比例控制板卡。它接收来自上位PLC或DCS的指令信号，结合液压执行端（油缸、马达）的实时反馈，进行高速闭环运算，输出精确的阀驱动信号。坦白讲，这块板卡的核心价值在于把传统模拟放大器做不到的事——比如消除液压系统的非线性、温漂和滞后——用数字算法搞定。
我在现场遇到过不少老系统，模拟放大器调了半天还是抖，换上VTS系列的数字闭环板后，定位精度和重复精度明显提升。它的内部预存了力士乐多款比例阀的特征曲线，参数化配置比电位器拧来拧去靠谱得多，调试一次，参数固化，换板不用重调。对需要高精度液压伺服控制的场合，这块板卡是绕不开的选项。
应用场景与行业案例
痛点切入
液压系统的非线性、油液温漂和负载突变，是老工程师最头疼的三件事。模拟放大器控制下，夏天和冬天的参数能差出一截，定位精度随油温波动，严重时直接导致废品或撞机。VTS0234-47/AP025用数字闭环算法把这些问题压到了可控范围。
典型场景
- 机床行业：大型龙门铣、加工中心的液压平衡和主轴夹紧控制。非它不可的原因：定位精度要求μm级，模拟放大器稳不住。
- 塑料机械：注塑机的合模力控制和射胶速度闭环。液压响应直接决定成型周期，数字闭环的响应速度比模拟方案快一个数量级。
- 冶金行业：轧机AGC（自动厚度控制）液压压下系统。轧制力波动大，需要实时压力闭环补偿，这块板卡的处理带宽够。
- 工程机械：盾构机推进油缸的同步控制。多缸同步精度要求高，数字闭环+SSI反馈能实现±0.5mm以内的同步误差。
- 测试设备：液压伺服试验机的力/位移双闭环控制。试验波形复现精度要求高，数字算法的线性度优势不可替代。
真实案例
2022年秋天，我在华东一家做汽车覆盖件冲压的工厂，他们一台2000吨液压机突然在夜班报警”位置超差”。现场排查发现是液压闭环控制板（就是VTS系列的老型号）故障，板上的DAC芯片挂了，输出漂移。当时这台机正在赶一批出口订单，停一晚损失六位数。仓库里没有备件，原厂交期8周。最后通过渠道商找到一块VTS0234-47/AP025的成色件，凌晨3点换上，重新下载参数，6点开机试压，精度恢复到±0.02mm。车间主任后来跟我说：”这块板子比人靠谱，但停产了是真要命，以后必须囤一块。”
