描述
产品详情

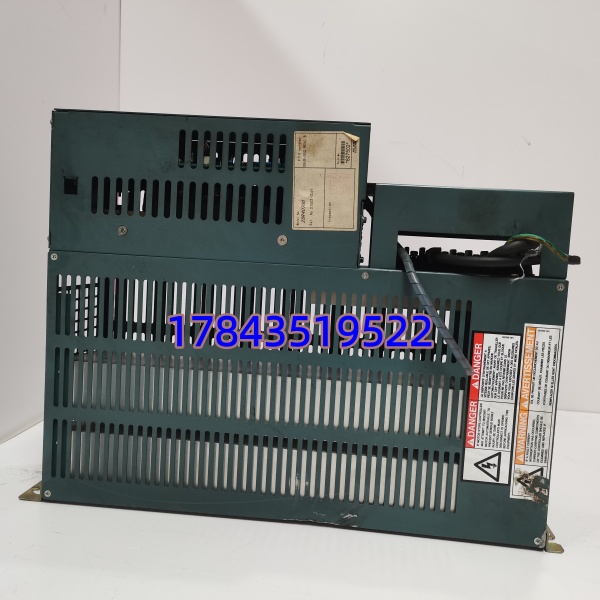

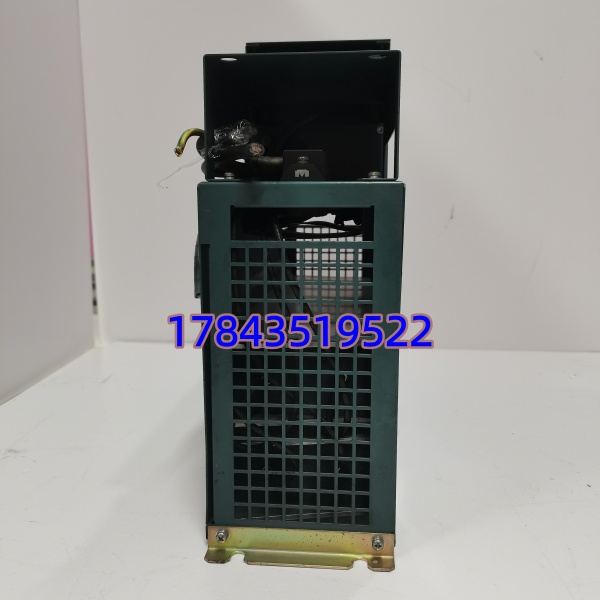

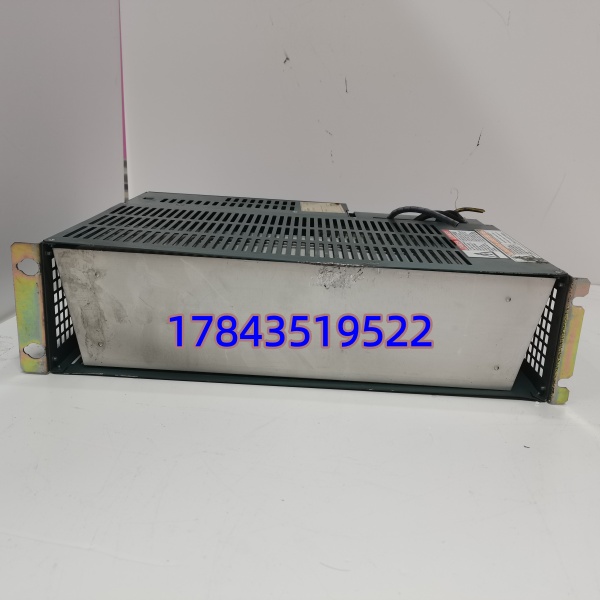

· 型号：SR3000（标识 2SR40700 — Reliance Electric 部件号/选型代码）
· 品牌：Reliance Electric（Rockwell Automation Legacy / 原 Ex-Cegelec / AEG 部分技术继承）
· 系列：SR-3000 Digital Servo Drive Family
技术参数
| 参数项 | 规格值 |
|---|---|
| 制造商型号 | SR3000 系列（Reliance Electric），选项/物料参考 2SR40700 |
| 产品类型 | 数字式交流伺服放大器 / 驱动器（Digital AC Servo Drive） |
| 适用伺服电机 | Reliance SP / SM / RP 系列交流永磁伺服电机（具体匹对应扭矩-电流曲线，以原厂选型单为准） |
| 主回路电源 | 三相 380 / 415 / 460 / 480 VAC ±10%，50/60 Hz（依额定版） |
| 控制电源 | 通常取自主回路 L1-L3 或独立 220 VAC（依子型，部分需外部 24 VDC 控制电） |
| 额定输出电流 | 依功率档（SR3000 家族覆盖 ≈ 7 A ～ 30 A cont.，峰值 2～3 × cont.），2SR40700 常见对应中功率约 12–15 A 连续 — 请以铭牌 Irated 为准 |
| 指令接口 | ±10 V 速度/转矩指令（模拟）、Pulse+Dir（部分固件）、Encoder Following（主轴同步） |
| 反馈接口 | Reliance 专用串行编码器（Hiperface® 类协议早期版）/ 增量 A/B/Z / 绝对值（依电机端） |
| 通信/总线 | 多数为 ±10 V analog + Enable 硬线；高端版可配 Reliance AutoMate 15/30/40 专用串行口 |
| 加减速设定 | 内部 S 形曲线可软件/DIP 设，加减速时间独立可调 |
| 动态制动(DB) | 内置，伺服 OFF / 报警 / EMG 时短接电机相线耗能制动 |
| 再生制动 | 内置斩波+外接再生电阻端口（推荐 Reliance 原厂匹配电阻箱） |
| 保护功能 | 过流(OVC)/过压(OVT)/欠压(UVT)/过载(OL)/编码器断线/过热/IPM 故障 |
| I/O 连接器 | 前置 multi-pin 矩形头（指令 ±10V、ENABLE、ALARM OUT、HOME/Z 等） |
| 状态显示 | 多段 LED 显示：Run / Alarm Code / Bus Voltage / Current Monitor |
| 安装方式 | 柜内垂直安装，预留上下 ≥ 100 mm 散热风道（强制风冷风扇靠后部） |
| 防护等级 | IP20（柜内安装） |
| 工作温度 | 0℃ ～ +55℃（运行时），存 -20℃ ～ +65℃ |
| 尺寸(约) | 依电流档 150～230(W)×300～380(H)×180～220(D) mm |
| 重量 | ≈ 5–12 kg（依功率档） |
产品介绍
老式板材横剪线或注塑机改造时常遇到 Reliance SR3000 报警 “AL-05 Overcurrent” 或 “AL-12 Encoder Loss”，拆机发现驱动 IGBT 模块老化或直流母线电容鼓包。 系列是 Reliance（现 Rockwell Legacy）上世纪 90 年代至 2000 年代初主力数字伺服，模拟 ±10 V 速度/转矩指令 + 硬线 ENABLE 最普遍，和 Allen‑Bradley PLC-5 / SLC 500 通过模拟输出模块配合很成熟，现场维护人员熟悉它的 LED 报警码排查逻辑。
采购端重点：Reliance Electric 伺服驱动/电机产品线已整体 EOL（Rockwell 主推 Kinetix 系列替代）， 及配套伺服电机只能靠库存或测试拆机件流转。一定要核对你现装机器的完整铭牌照片（正面+侧面含 Serial / Option Code）——现场实测碰到过外观一样但电流档差一档（比如 7A vs 12A），装机带负载直接 OVC 保护。要求卖家做通电解串电机 JOG 测试并截图报警历史为空，别只看风扇转灯亮。
替换与升级建议
✅ 直接替换
- ——完全互换，断电拆旧记录接线（尤其 CN1 指令线极性！）、恢复动力/电机/ENABLE/±10V、上电做自整定/参数初始化，约 45 min–1 h（含原点校验）。建议备份参数（部分版有 PROM 卡可拔取保存）。
⚠️ 软件兼容（需改配置/大改系统）
- Rockwell Kinetix 2000/3000/3500/5000 + PowerFlex 527 配合伺服电机（新）——物理/通讯/反馈协议完全不同，。若决定升级需同步更换伺服电机（新反馈协议）、加 Kinetix 驱动、改 PLC 模拟输出→EtherNet/IP I/O 映射、重新整定增益——属整线控制系统改造，工程量大但可获原厂技术支持。
- 同外形早期 Reliance 模拟伺服（如 Reliance DC 伺服放大）——不互通，反馈与功率级不同。
❌ 硬件不兼容
- 通用 VFD（变频器）——无位置闭环能力，不能替伺服轴做定位/同步。
- Allen‑Bradley Ultra 3000（虽同为 Rockwell 但协议/反馈接口不同）——Ultra 3000 配 A-B 伺服电机，与 Reliance 编码器不兼容，除非同步换电机否则不能代。
买拆机件一定让商家做带负载 JOG 测试（哪怕空转串同级电机）并截屏参数可读、无历史报警——曾遇电容老化致直流母线纹波大，上电看似正常运行十分钟后随机 OVP 报警，现场极难复现排查。
常见问题解答 (FAQ)
这驱动器配什么型号伺服电机？
原配 Reliance SP / SM / RP 系列交流永磁伺服电机（标称匹配 同功率档），具体看铭牌扭矩 kW 及编码器型号——把电机铭牌照片发我们技术核对最准。混用其它品牌电机会因编码器协议/电感差异导致调不通或震荡。
现在还能订全新原装吗，交期质保怎样？
Reliance 全系全球 EOL，Rockwell 不再供货。市面多为测试拆机/翻新件，交期 3–10 工作日，质保通常 3–6 个月（极少 12 月全新库存），下单确认含上电 JOG 测试报告。
报警 AL-05 / AL-12 一般怎么处理？
AL-05 先查电机动力线相间绝缘、负载是否卡死、加减速是否过猛；AL-12 查编码器电缆（CN2）通断、屏蔽接地（单点柜侧接地 < 1Ω）、电池电压（若绝对值编码器）。若外回路正常仍报可能是驱动内编码器接口电路老化需换板。
参数怎么备份，换新的要重调吗？
部分 带参数存储 PROM 卡可拔取移植；无卡则需手写记录关键 Pr. 号（增益、电子齿轮、行程限位等）或用 Reliance 原厂调试终端（RS-232 口）上传保存。换新驱动器需重写入相同参数并做惯量辨识/自动调谐。
