描述
产品详情
· 型号：800-372-7402-AVS-1700-ACX（亦标为 AVS-1700-ACX）
· 品牌：Reliance Electric（Reliance，现属 Rockwell Automation / Emerson 收购历史，需核对您现场原厂铭牌）
· 系列：AVS-1700 系列 AC Servo / Vector Drive 控制单元

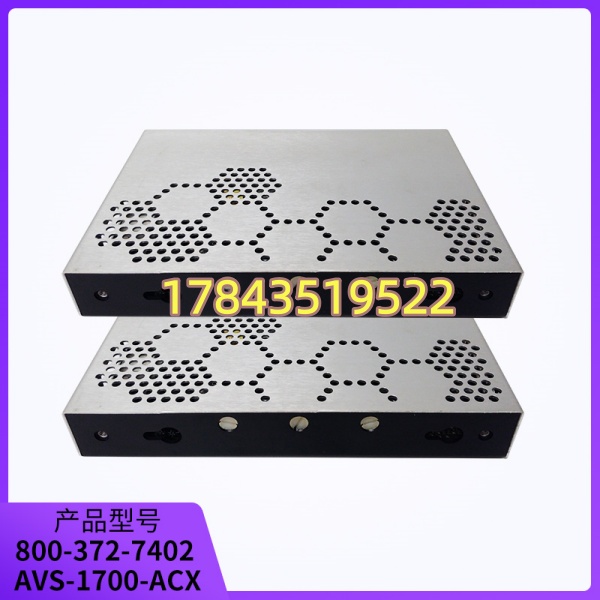

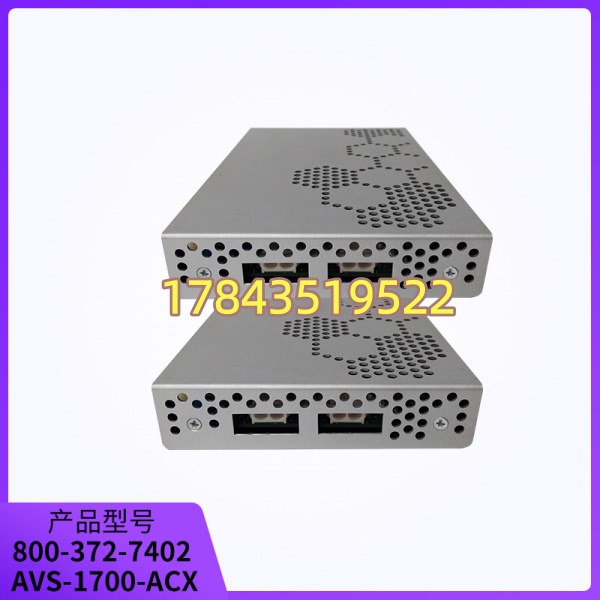

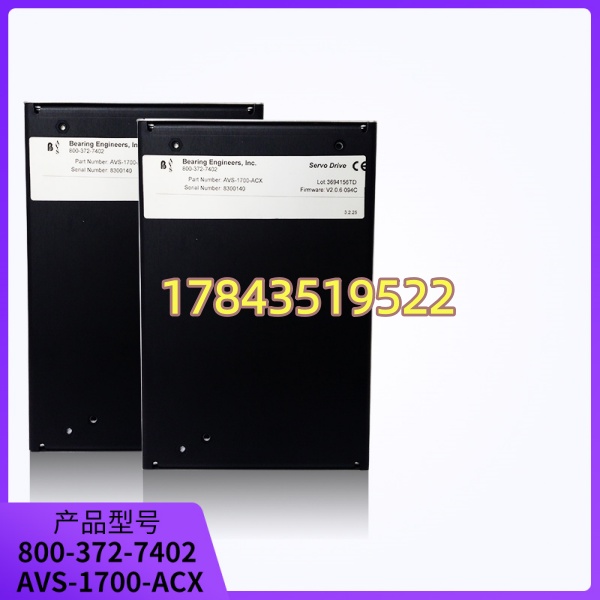

800-372-7402-AVS-1700-ACX
规格参数
- 产品型号：800-372-7402-AVS-1700-ACX（AVS-1700-ACX）
- 制造商：Reliance Electric（原厂已停产，市面多为库存或二手测试品）
- 产品类别：AVS-1700 系列 AC 矢量伺服驱动器—控制器/功率模块
- 输入电源电压：3相 380 V AC（典型范围 380–480V AC ±10%，以铭牌为准）
- 额定输出电流：17 A 连续 / 34 A 峰值（60s 过载能力需核对原厂曲线）
- 额定输出功率：6.5 kW（约 8.7 HP）/ 峰值 13 kW
- 控制方式：磁通矢量控制（FVC）/ 可工作于速度、转矩、位置闭环模式
- 速度范围：0–3000 rpm（典型，依电机反馈分辨率而定）
- 转矩范围：0–20 Nm（依配套伺服电机）
- 加减速：0–20,000 rpm/s²，支持线性及 S 曲线加减速
- 定位精度：±0.001 mm（闭环编码器反馈条件下）
- 控制精度：±0.01%（速度环）
- 制动/减速时间：0–1000 ms 可调
- 通信/IO接口：并行/串行（部分版本支持 RS-485），24V DC 控制逻辑电源（外接），脉冲/方向或模拟量指令输入—具体端子定义以原厂接线图为准
- 安装方式：螺钉端子连接，插入 标准驱动机箱/机架
- 外形尺寸（模块本体）：约 200 × 150 × 50 mm（参考值，以实物为准）
- 重量：约 2 kg
- 防护/认证：UL / cULus 认证（部分批次 CE），MTBF >50,000h（厂商标称）
- 工作环境：0–40℃（无降容），相对湿度 5–95% 非凝露（需核对具体版本）
800-372-7402-AVS-1700-ACX
产品介绍
这是 Reliance Electric 系列里的交流伺服/矢量驱动控制单元，主要用于接收 CNC 或运动控制器的速度/转矩/位置指令，经内部矢量算法驱动配套的 Reliance 交流伺服电机做高精度闭环运行。模块内建编码器反馈接口和加减速曲线规划（含 S 曲线），在现场老产线（特别是 Reliance 原装包装机、印刷机、旧式加工中心）上常见。
坦白讲，Reliance 系列在 2000 年代后被 Rockwell（Allen-Bradley Kinetix/K6K 等）逐步替代，现在基本靠 MRO 渠道淘。它的核心价值不是性能超越新款，而是能直接替掉坏件让老设备复工，不必改 PLC 程序或重新选型整套驱动。买的时候重点确认您现场是 机箱本体还在且完好——只换控制器板即可；若整机都丢了，这个模块单独没用。
应用场景与行业案例
老 Reliance 伺服驱动突然报过流或编码器反馈故障，拆开发现控制器板烧了——产线停摆等着原厂（早停产了）。这种时候你需要的不是最新款 Kinetix，是一块测过好的 -ACX 插回去恢复生产。
典型场景：
- 烟草/食品包装线（GD、BOSCH 老机型配 Reliance 伺服）：飞刀/裁切轴伺服驱动器故障，原厂无货，换此模块恢复同步精度。
- 凹印/柔版印刷机（旧式多轴套色 Reliance 驱动）：收放卷轴矢量控制，要求 ±0.01% 速度精度，老驱动唯一可直替件。
- 旧式加工中心/CNC 辅助轴（Reliance 配套伺服）：点位定位 ±0.001mm 要求，新驱动接口不匹配，只能用原系列模块。
- 造纸/纺织老线改造前的过渡备件：维持生产到下次大修整体升级。
真实案例：
南方某烟包印刷厂，周日晚班 伺服控制器板冒烟，周一早八点要交货。原厂早 EOL，找了三家才在 MRO 商手里翻到一块测试良品。顺丰加急，现场断电拆盖板、拔旧板、插新板、恢复参数（EEPROM 里大部分保留，只重设电机 ID），半小时打自动回零，套色 OK。老师傅叹一句：”这老 Reliance 再撑五年等新线预算批下来。”——这就是此类备件的存在意义。
常见问题解答 (FAQ)
Q1：这个模块支持在线热插拔更换吗？
不支持。必须切断主回路 380V AC 和控制 24V DC 电源后再插拔，否则极易拉弧烧毁背板连接器或模块自身 I/O 口。现场习惯是先断总闸、等放电指示灯灭再动手。
Q2：Reliance AVS-1700-ACX 停产了，有没有直接替代的新品？
没有引脚/固件全兼容的直接替代。若原 机箱和功率单元也坏了，建议整体换成 Rockwell Kinetix 或 ABB/西门子同级伺服，但要改接线和 PLC 运动程序。若机箱好的只坏控制器板，优先找测试过的二手/库存件。
Q3：换上新模块后需要重新下载参数吗？会不会程序丢失？
多数 参数存于功率单元或外部存储，控制器板本身只带少量校准数据，插上通常能自举。但建议上电后核对电机类型、编码器线数、加减速时间——我遇过换板后默认恢复出厂导致加减速太猛触发过流报警的情况。
Q4：市面有全新原厂件吗？怎么防假货/翻新件？
基本没有全新原厂密封件。采购时注意：看 PCB 焊点是否有二次补焊痕迹、电解电容是否鼓包老化、铭牌激光刻印是否清晰、螺丝有无明显拆痕。靠谱供应商会提供上电带载测试报告和质保（通常 3–12 个月）。
Q5：这个模块兼容哪些 Reliance 伺服电机？
匹配 Reliance AVS 系列配套 AC 伺服电机（通常 6.5kW 级，17A 连续），具体要核对电机铭牌额定转速、编码器类型（增量/绝对值分辨率）。混用其他品牌电机有可能因编码器协议不兼容无法闭环——这点要特别小心。
Q6：质保和售后一般怎么算？
MRO 渠道二手/库存件通常提供 3–12 个月店铺质保（不含误接线烧毁），要求卖家承诺到货上电不亮故障灯、带载测试通过。保留原包装方便退换。
