描述
产品详情

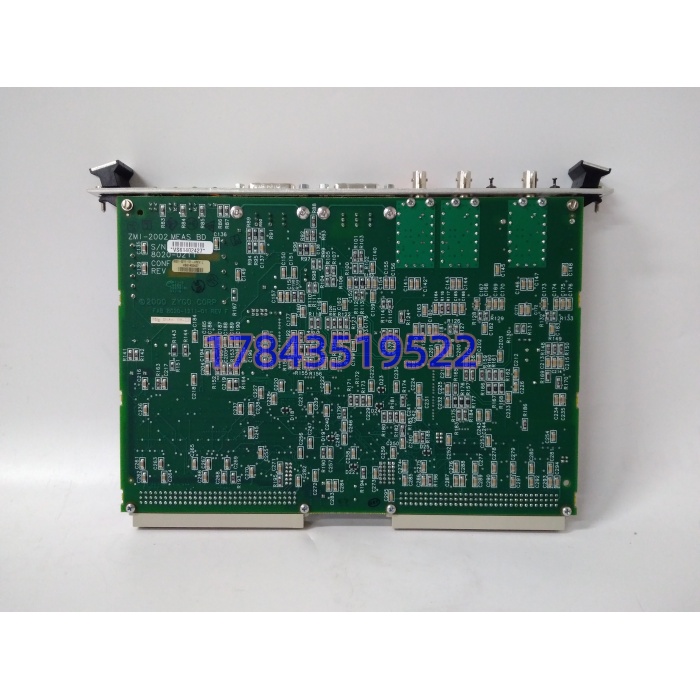

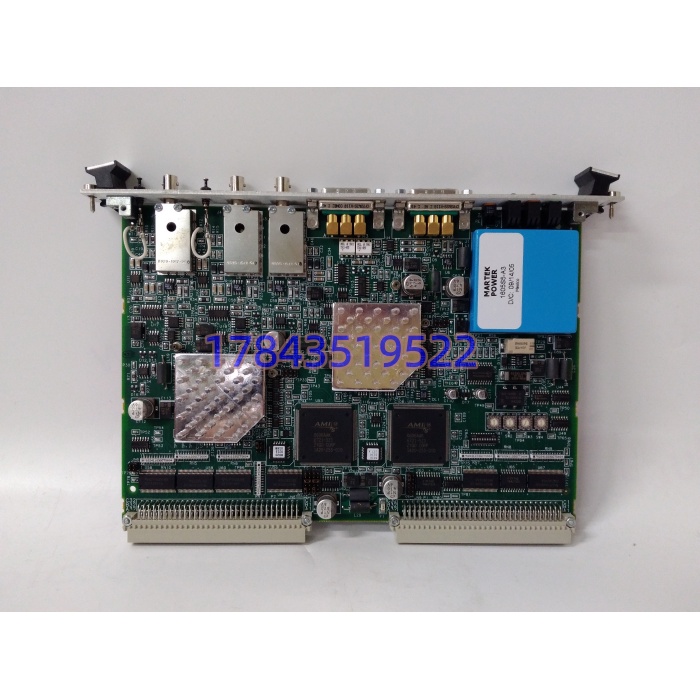

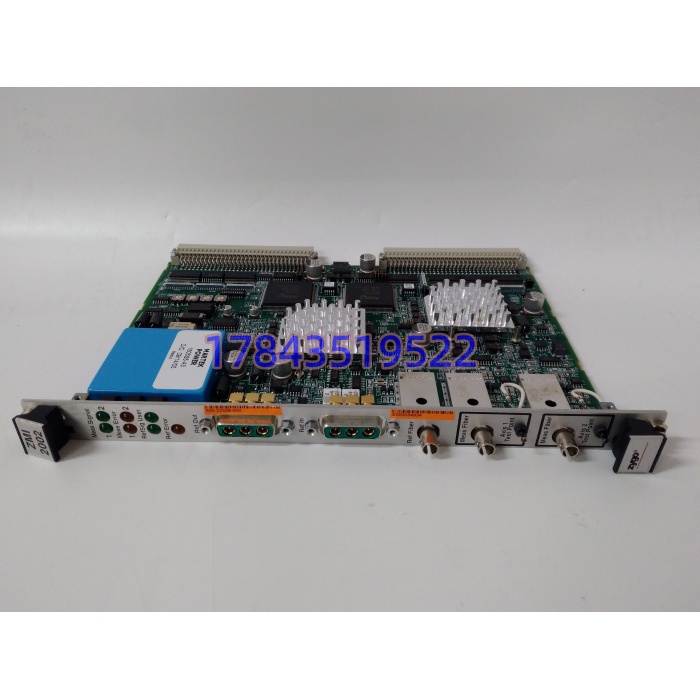

· 型号：ZMI-2002 8020-0211-1-J
· 品牌：ZYGO Corporation（Ametek 精密光学部门）
· 系列：ZMI-2000 激光干涉测量系统
规格参数
| 参数项 | 规格值（以 ZYGO ZMI-2000 系列手册为准） |
|---|---|
| 产品定位 | 双轴外差激光干涉仪信号处理/数字化板卡 |
| 测量轴数 | 2 路独立，每轴含 X/Y 正交解码 + 参考光路 |
| 干涉原理 | 两频 HeNe 外差（~20 MHz 频差），Zeeman 或双模 |
| 位置分辨率 | <1 nm（典型 0.31 nm @ 4×插值，依光学倍频） |
| 位置数据字长 | 36 位二进制补码（±2^35 counts 无溢出） |
| 速度分辨率 | 32 位二进制补码，对应 ±2.1 m/s 范围 |
| 时间分辨率 | 32 位时间戳，25 ns LSB（40 MHz 计数） |
| 最大跟踪速度 | 2.1 m/s（单通），双通干涉仪可到更高 |
| 线性误差校正 | 内置周期误差补偿（cyclic error correction），残余 <0.1 nm |
| 总线接口 | 6U VME64（A24/A32 地址，D16/D32 数据） |
| 扩展接口 | P2 背板 32-bit 高速 DMA（7.7 MHz 峰值），支持多板级联 |
| 中断/握手 | VME IRQ 1–7 可配，位置比较触发、过速报警 |
| 供电 | +5 V DC ±5% @ 3.5 A（典型 17.5 W），部分版本需 ±12 V 辅助 |
| 信号输入 | 2× 9-pin D-sub 或同轴（依版本），接干涉仪头 RF 输出 |
| 信号输出 | 模拟监测口（前置 / 后置），用于示波器观察拍频 |
| 指示 | PWR / STATUS / AXIS1 / AXIS2 LED |
| 安装 | VME 6U 单槽（220×160×20 mm），Eurocard |
| 工作温度 | 0–40 °C（最佳精度 20±2 °C） |
| 存储温度 | -40–85 °C |
| 湿度 | 10–90 % RH 非冷凝 |
| 防护 | IP20 柜内，板级敷形涂层依批次 |
| 固件 | 板载 Flash 存校准系数，EEPROM 存配置 |
| 停产状态 | ZMI-2000 系列已归 Ametek 维护，新项目推 Verifire/ZPS 平台 |
产品介绍
ZMI-2002 是 ZYGO 在半导体和精密光学领域干了几十年的老伙计。它不跑 PLC 逻辑、不驱动电机，只干一件事：把干涉仪头出来的两路射频拍频信号（~20 MHz 频差，携带着纳米级位移信息）解码成 36 位位置数据、32 位速度、32 位时间戳，走 VME 总线上报给运动控制器。双轴意味着一块卡管 X 和 Y 两个方向，省一个 VME 槽位。它的核心价值不在算力而在确定性：25 ns 时间戳、亚纳秒级抖动、无丢计数，这是光刻机工件台和晶圆检测台敢把定位精度压到几纳米的底气。
跟普通增量式编码器卡比，差异在两个量级：一是分辨率，ZMI-2002 靠光学干涉四倍频+电子插值做到 0.31 nm，普通 Heidenhain EXE 插值卡到 5 nm 已是极限；二是时标，每块 ZMI-2002 内部有一个 40 MHz 自由运行计数器，所有位置数据都打上 25 ns 精度的时间戳，多轴同步时不会因为总线延迟导致轨迹扭曲。短板直说：它离开 ZYGO 干涉仪头和 ZMI 系统生态基本没用，市面流通多是拆机件，校准系数存在板载 EEPROM 里，换板后不重校精度会漂。
应用场景与行业案例
我碰过最要命的活：某 Fab 的 193 nm 步进机，夜班曝光后 overlay 突然漂了 15 nm，查下来 ZMI-2002 的 AXIS2 状态灯偶尔闪红。这种板坏起来不是”不计数”，而是”偶尔少计一个数”——干涉信号 SNR 低时解码误判一个周期，位置就漂 316 nm（HeNe 半波长），但板子不报故障，灯还绿着。Overlay 超差才发现，一整批 wafer 报废。
- 光刻机工件台双轴反馈：XY 两路激光干涉进 ZMI-2002，36 位位置+25 ns 时标送主控制器，非它不可是因为步进机同步误差预算只有几纳米，普通编码器卡做不到。
- 晶圆检测台（Overlay/CD-SEM）：探针台移动中实时记录每个 die 的坐标时间戳， 的 P2 DMA 把数据流直接灌内存，不走 VME 程控读，延迟最低。
- 大口径光学面型检测：干涉仪头测镜面， 管参考臂和测试臂双路解码，Zygo MetroPro 软件直接读板卡数据算 PV/RMS。
- 精密龙门铣床激光闭环：XY 轴 2 m 行程，光栅尺换成激光干涉， 给 Siemens 840D SL 做外置位置反馈，精度从 ±5 μm 压到 ±0.5 μm。
- 引力波探测器隔震平台：LIGO 类装置的超精密位移监测， 记录平台纳米级漂移，数据用于主动阻尼算法。
真实案例：前年国内某 Fab 做 28 nm 节点验证，曝光后 overlay 均值漂了 12 nm，SPC 告警。工程师查了三天步进机，最后发现 （8020-0211-1-J）的 AXIS1 信号眼图抖动变大——干涉仪头到板卡的同轴电缆有一段被机柜门长期挤压，阻抗不连续导致 RF 信号边沿畸变，解码时偶尔漏计一个干涉条纹。库房翻同号拆机件，先停曝光、断 VME 机架电源、拔旧插新、重连同轴缆（换了低损耗 RG-58C/U），上电后用 ZYGO 自带 Diagnostic Tool 跑 1 小时稳定性测试（Allan deviation <0.5 nm @ 1 s），overlay 回归。工艺总监说：”这卡一颗三万美金，但一批 wafer 报废的损失够买十块。
