描述
产品详情

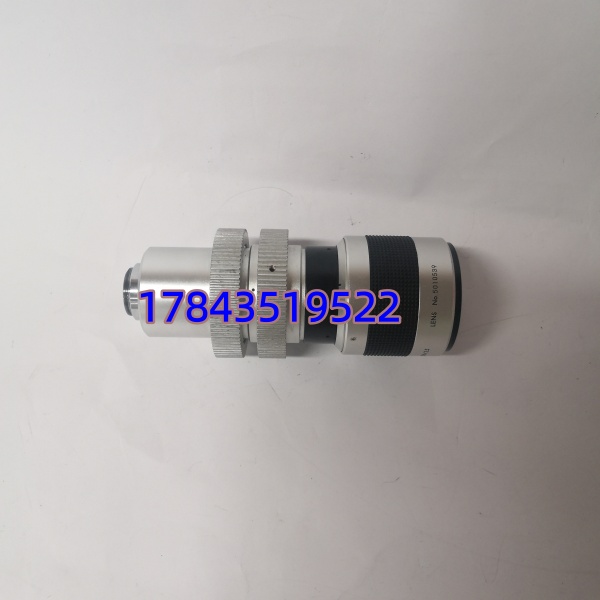

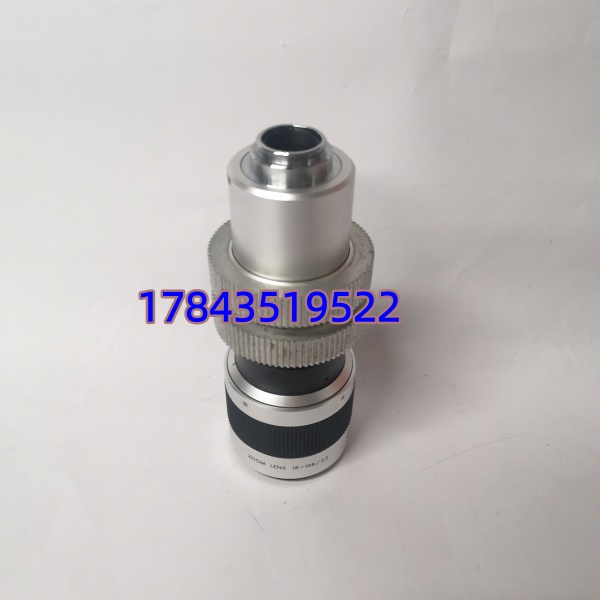

· 型号：ZOOM LENS 18-108mm F1.2.5（市面标称亦见 18-108/1:2.5 或 18–108 12.5）
· 品牌：工业CCTV/OEM（典型对标 Computar H6Z1818MC-MP 规格等级，具体以出货铭牌为准）
· 系列：C/CS Mount 工业变焦镜头 — 6× Zoom，适配 1″ 工业相机
技术参数
- 焦距范围：18 mm ～ 108 mm（6倍连续手动变焦）
- 最大相对孔径：F1.2.5（典型标示 f/1:2.5；部分同级品为 F1.8，采购时核对实物光圈环刻度）
- 最小光圈：F16（虹膜可调）
- 卡口接口：C Mount，标配 CS→C 转接环（后法兰距 17.526mm C口 / 12.5mm CS口）
- 兼容传感器尺寸：最大 1″ 靶面（像圈 φ≈16mm），向下兼容 2/3″、1/2″、1/3″
- 水平视场角（1″ sensor）：约 34°(18mm端) ～ 5.8°(108mm端)，随传感器尺寸缩小同比减小
- 最近物距(M.O.D.)：≈ 0.8 m（部分批次标 1.0 m，微距功能需选配近摄附加镜）
- 聚焦控制：手动，带锁紧螺丝
- 变焦控制：手动，带阻尼与锁紧螺丝
- 光圈控制：手动预置虹膜（DC/Video Auto Iris 不标配，须确认是否有 AI 版）
- 滤镜螺纹：前端 M52×0.75 或 M62×0.75（依具体OEM批次，常见 φ62mm）
- 光学结构：典型 12~15片/9~11组（各OEM略有差异，以原厂光学图纸为准）
- 工作温度：-10 ℃ ～ +50 ℃
- 外形尺寸(约)：全长缩回≈110mm，直径≈φ66mm（变焦时长度微增）
- 重量：≈ 350～480 g
- 防护：无内置防水，仅限室内控制柜/护罩内使用
- 符合标准：GB/T 15276（CCTV镜头光学性能参照）、IEC 60068-2部分环境试验项目（依品牌）
产品介绍
现场实测发现不少视觉工程师拿单板机加普通 CCTV 变焦头凑合用，结果短焦端画面暗角严重——根源是消费级变焦头像圈只有 1/2.7″而工业相机是 1″靶面。这个 18–108mm/F1.2.5 C口变焦镜专门为 1英寸靶面设计，φ16mm 像圈能完整覆盖 1280×1024 以上分辨率 1″ CCD/CMOS，变焦过程中焦点漂移经预调锁定螺丝可基本消除，适合需要同一工位兼顾大视野初检再局部放大复检的半自动 AOI 或外观检查位。
从采购角度它的价值在于通用性强：C口配 CS 转环几乎通吃主流工业相机（Basler ace/AVT/Dalsa 1″系列均 OK），比定制定焦多一个变倍灵活性又不用上电动变倍电动聚焦的高价方案。避坑点是它是全手动光圈版（多数批次无自动光圈驱动针），若您计划用在室外昼夜切换需 Auto Iris 请提前确认是否订 AI 版本——这是最容易退换货的坑。
替换与升级建议
✅ 直接替换
- Computar H6Z1818MC-MP / H6Z1812MC（6× 18–108mm C口，F1.8或F1.2版）— 物理安装尺寸接近、螺纹滤镜口一致，拆旧换新后只需重调后焦（Back Focus）和变焦锁定，无电气改动，零额外成本。
- Tamron 18–108mm f/1.6～2.5 C口工业变焦（同规格OEM版） — 可直接替换，光学分辨率略高但价格贵 30%~50%，依预算决定。
⚠️ 需确认/小幅改动
- 同焦距 CS-only 镜头（无 C 转 CS 环） — 若您的相机是 C口（法兰距17.526mm）直接装会无法聚焦无穷远，需加装 CS→C 延伸环并重新校准后焦；若是 CS口 相机则反之要注意后截距过深导致近摄距离偏移。
- Auto Iris (AI) 版同类变焦镜 ←→ 手动光圈版互代 — 硬件可插但 AI 版需相机提供 +9V/+12V 驱动（或外接 AI 控制器），手动版无此线；互换后需在软件里关掉自动曝光请求否则会报错。
❌ 硬件不兼容
- 摄影微单/单反变焦镜头（佳能EF、尼康F、索尼E等）— 法兰距、卡口、像圈均不同，严禁互代。
- M12(S口) 板机镜头 — 靶面仅 1/3″ 以下且卡口不兼容，装在 1″ 工业相机上会产生严重暗角。
若无完全同款（尤其停产日系老批次），目前主要靠渠道调库存或改选 Computar H6Z 系列同级品，无官方向下跨品牌一一对应替代清单。
