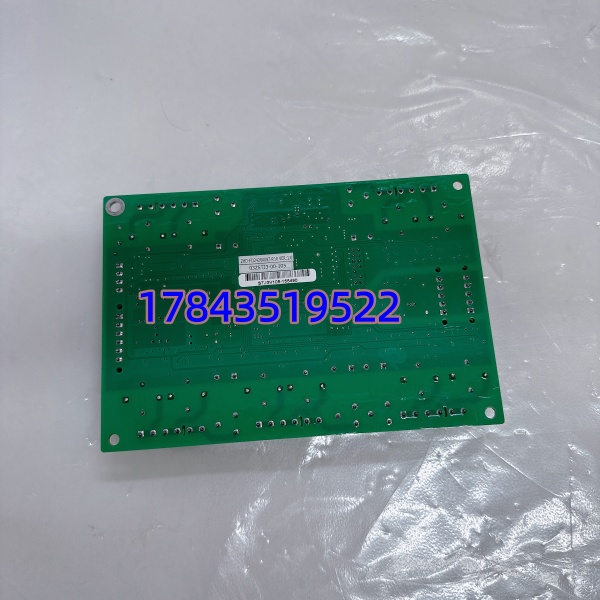

描述
产品详情
· 型号：03ZSTJ3-00-105
· 品牌：WINGREEN（威格林/WinGreen）

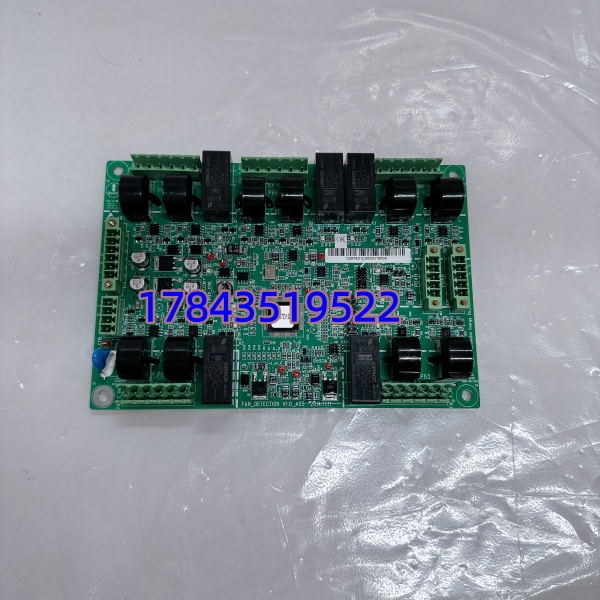

· 系列：FAN_DETECTION V1.0_A05 — 机柜风扇状态监测模块
规格参数
- 产品类型：机柜散热风扇运行状态检测与报警模块（Fan Detection / Monitoring Card）
- 物料号：03ZSTJ3-00-105（FAN_DETECTION V1.0_A05）
- 检测对象：直流/交流散热风扇——支持霍尔脉冲输入、tach 信号或交流运行电流检测（依具体版本）
- 转速检测范围：0–10,000 RPM（典型，分辨率 ±10 RPM）
- 报警功能：风扇停转/转速低于阈值 → 本地 Fault LED + 继电器 DO（常开/常闭可设）
- 数字通讯：RS-485（Modbus RTU），可上传风扇状态、转速值、模块自检信息至上位 DCS/PLC
- 供电电压：常见两种——24V DC（18–36V） 或 220V AC（110/220V ±10%），订货前须核对旧板标签
- 继电器输出：1路或2路 DO，触点容量 250V AC / 3A（阻性负载典型）
- 输入接口：3/4位端子排接风扇 tach 线或电流检测回路；部分版带 NTC 温度输入（选配）
- 响应时间：停转检测 ≤1s；报警延时可设（部分固件支持）
- 隔离：输入—输出—电源 光电隔离 ≥2.5kV（依版本）
- 安装方式：35mm DIN 导轨（卡轨版）或螺丝固定（独立 IP65 盒体版 150×100×50mm）
- 工作环境：-20～+70℃（部分资料 -40～+85℃），湿度 5%～95% RH 非凝露
- 防护等级：IP20（卡轨版）/ IP65（独立盒体版）
- 认证：CE、RoHS（需核对具体批次）
- 配套应用：常集成于 ABB AC800M、Siemens S7-400H、GE 90-30 控制柜温控系统做风扇失效监控
产品介绍
03ZSTJ3-00-105 是 WINGREEN 出的专用风扇监测卡，装在 DCS/PLC 控制柜内，接散热风扇的 tach（霍尔）信号或监测交流风机运行电流，一旦风扇堵转或转速跌到设定阈值以下立刻本地报警并送 DO/Modbus 信号给主控系统，防止电子柜过热降额或损坏。它不是过程控制 I/O，而是柜内辅助安保设备——很多 EPC 会在变频器柜、DCS 主机柜标配这类模块以满足”风扇故障就地报警、上位可查”的要求。
坦白讲，这东西在主流原厂（ABB/Siemens）目录里没有对等型号，属于第三方配套辅件。现场最常出的问题是供电版本买错（24VDC 版插 220VAC 直接烧），或 DO 接点类型（NO/NC）跟 DCS DI 模板极性不匹配导致常报故障。换件唯一要核对的就是旧板标签上的供电电压+版本号，功能完全一样。
应用场景与行业案例
痛点切入（工程师视角）：
我遇过化工厂 DCS 柜三年没看风扇状态，夏天某天电子盘批量过热损坏——事后查是后排风扇轴承卡死但无人知晓，柜内温控告警没接出来。装了 03ZSTJ3-00-105 把风扇 tach 引入 DCS DI 并做 Modbus 记录，任一风机停转主控室立刻弹报警，花几百块省几十万设备。
典型场景：
- DCS/ESD 主机柜温控监控：ABB AC800M、Honeywell TPS、Foxboro I/A 柜内双风扇——接 03ZSTJ3 做停转检测送上位。
- 变频器柜/软启动柜辅助风冷监测：大功率柜强迫风冷风机，交流运行电流检测版适用。
- 数据中心/配电室 UPS 及电池室风扇监控：IP65 盒体版直接挂墙，RS485 汇总到 BA 系统。
- 老旧系统 Retrofit：原风扇监测板 EOL，WINGREEN 此型号常作为经济替代，只要供电和 DO 逻辑匹配。
真实案例：
