产品详情

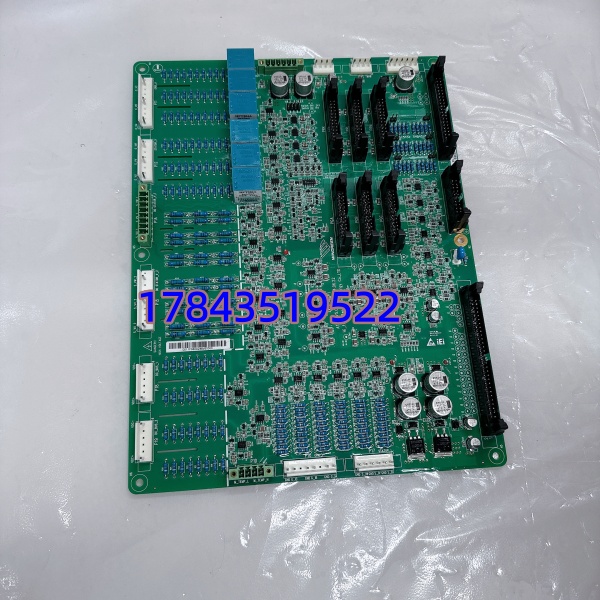

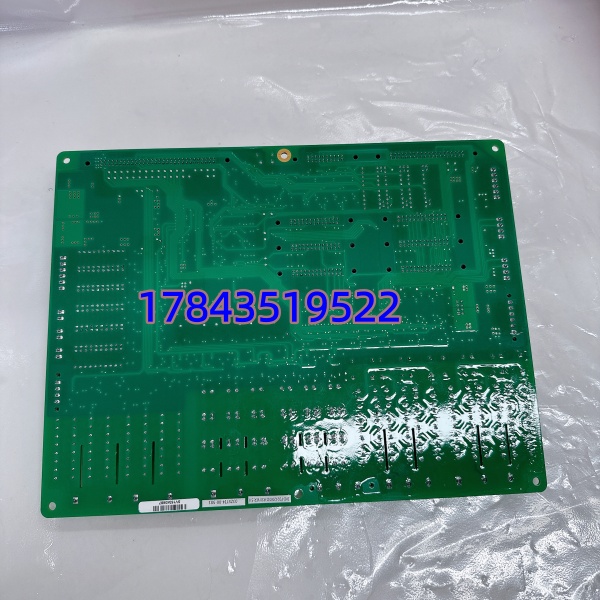

· 型号：03ZSTI4-00-501
· 品牌：WINGREEN（威格林 WinGreen）
· 系列：ATKB_V5.0（03ZSTI4 系列控制/I/O扩展模块）
规格参数
- 产品类型：智能控制/I/O扩展模块（ATKB_V5.0 平台）
- 处理器：32位 ARM Cortex-M 系列（M3/M4，依版本）
- 内存：板载 SRAM + Flash（典型 256KB~1MB，依具体BOM）
- 供电电压：DC 24V ±10%（典型 18–30V DC 宽压可接受），反极性保护
- 数字量输入(DI)：常见 8/16 路，光耦隔离，支持 PNP/NPN 24V 或干接点
- 数字量输出(DO)：常见 8/16 路，继电器型（2A/250VAC）或晶体管开集电极（0.5A/24VDC）
- 模拟量输入(AI)：可选 4/8 路，0–10V / 4–20mA，12/16位分辨率（依具体子型号）
- 模拟量输出(AO)：可选 2/4 路，0–10V / 4–20mA（需核对是否为纯DI/DO版）
- 通信接口：1×RS485（Modbus RTU，1200–115200bps）、1×10/100M Ethernet（Modbus TCP）
- 通信协议：Modbus RTU / Modbus TCP，部分版本支持自由口/自定义帧
- 隔离耐压：DI/DO 通道与系统电源间 ≥1500V AC（1min）
- 指示灯：PWR / RUN / COM / ERR + 每通道状态 LED
- 安装方式：DIN 35mm 导轨安装（带卡扣）或螺钉固定于控制箱内
- 工作温度：-20℃～+70℃（运行），-40℃～+85℃（存储）
- 防护等级：IP20（模块本体），需装于柜内
- 认证：CE / RoHS（以实物标签为准）
产品介绍
03ZSTI4-00-501 是 WINGREEN ATKB 系列里做”PLC尾巴”用的智能扩展板——本身不带大型工程组态，靠 Modbus 挂到主 PLC 或 DCS 从站地址，把远端阀位、限位开关、温度/压力变送器信号先汇总再送上位。坦白讲这就是个性价比替代方案，老进口设备原厂I/O扩展太贵或已EOL时常拿它改线替用。
现场遇到过的故障模式主要是：RS485 口被浪涌打坏（A/B 线间短路，通信全断）、继电器 DO 触点粘连（频繁切换感性负载未加续流二极管）、24V 电源反接烧 TVS。换件前拍下旧板端子接线和拨码（站号/波特率），新板需重设相同 Modbus 从站地址和 I/O 类型——这点跟 ABB/Siemens 卡不一样，它不自动继承旧配置。
应用场景与行业案例
最怕的是包装线半夜停机，查下来是扩展 I/O 板 RS485 口挂了，主 PLC 还能跑但读不到末端光电和接近开关信号——整条线”假死”。这种国产模块坏起来通常是彻底无通信，不是偶发误报，反而好判断。
典型应用场景：
- 食品/医药包装线 — 作为 S7-200/300 Smart 或 Omron CP 的远程 DI/DO 扩展，非原厂高价模块时的经济替代
- 水处理/泵站 — 采集液位开关、手自动状态，通过 Modbus RTU 上送本地触摸屏或 RTU
- 窑炉/烘箱改造 — AI 采集热电偶/PT100 经 TCP 送 SCADA，原 DCS 模拟量卡不够用时补位
- OEM 专机设备 — 内置作设备主控板（带逻辑），通过以太网与上位 MES/PLC 交互
真实案例：
某饮料灌装线辅机（旋盖单元）采用 WINGREEN 03ZSTI4-00-501 做 DI/DO 扩展挂 S7-1200。某次早班旋盖工位报”模块通信超时”，PLC 诊断缓冲区显示从站 #5 丢失。到现场量 24V 电源正常，测 RS485 A-B 电阻接近 0Ω（端口芯片击穿），拔掉终端电阻仍无恢复。库房有测试 OK 拆机件，断电拔旧插新，拨码设回原站号（SW1=5）、波特率 19200，上电 COM 灯闪烁即恢复通信，未动任何梯形图。维护工说：”早知道这玩意儿 RS485 怕感应雷，下次前面加个 485 隔离器。”
