产品详情

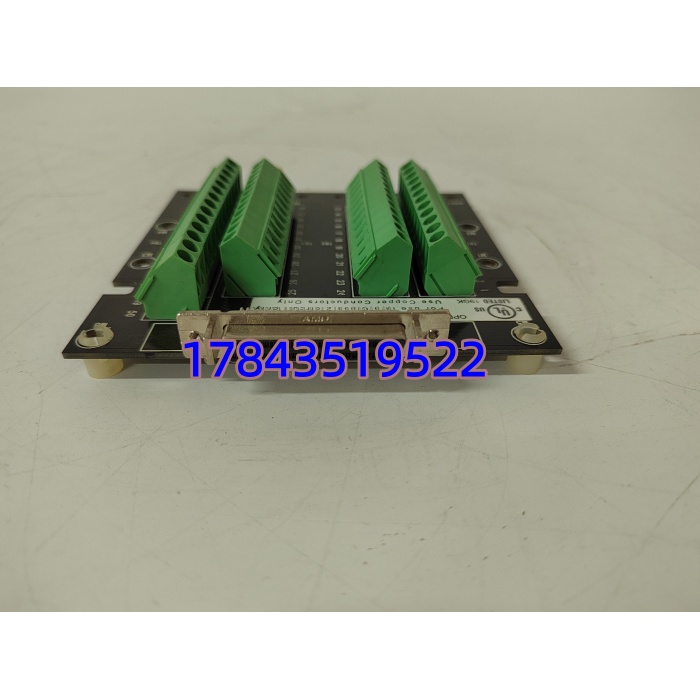

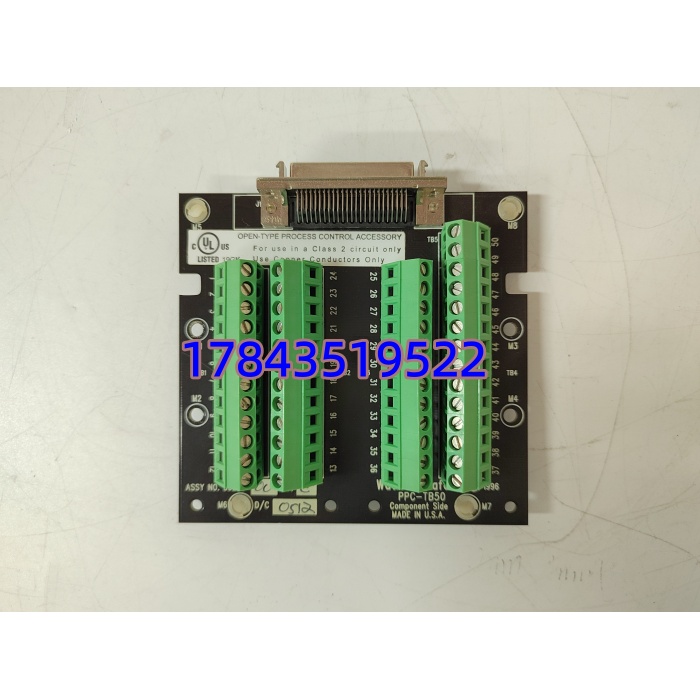

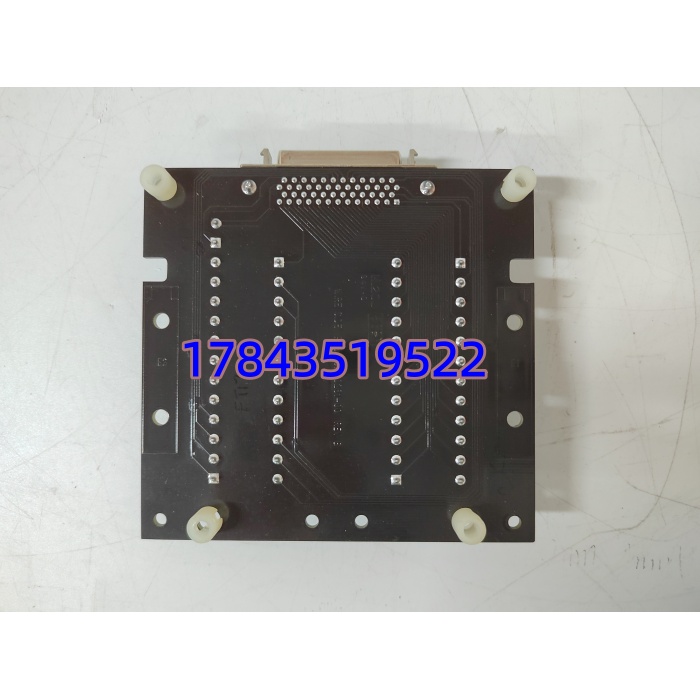

· 型号：PPC-TB50（Watlow ANAFZE，常见 PPC-TB50-00C0 / PPC-TB50-00A0）
· 品牌：Watlow（美国 ANAFZE / Anafaze 遗产产品线）
· 系列：ANAFZE PPC Series — I/O Terminal Base Board for Multi-loop Temperature Controller
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / 订货例 | PPC-TB50，常见 Watlow P/N: PPC-TB50-00C0（标准 I/O 端子基，无涂层），PPC-TB50-00A0（带涂层 G3），部分区域标 简写 |
| 制造商 | Watlow Inc.（USA），ANAFZE / Anafaze Product Line |
| 适用主机 / I/O 扩展 | Watlow ANAFZE PPC-200、PPC-300、Anafaze II 多回路温控器及配套 I/O 扩展卡（如 PPC-2AI / PPC-2AO / PPC-8TC 插卡型—— 为其配套端子基） |
| 功能角色 | 现场接线端子基板——提供 TC/RTD 输入端子排、0–20mA/4–20mA 输入端子、SSR Drive / Relay / Analog Output 端子、电源分配端子；板载 CJC sensor（TC 输入配置）及输入滤波 RC |
| I/O 通道容量（依配卡） | 典型配 8TC+2AO 或 4TC+4DO 等组合（由插 PPC I/O 卡类型决定， 只提供物理端子与线路保护）；每通道独立螺丝端子 可接受 22–14 AWG |
| 热电偶 CJC（冷端补偿） | 内置半导体 CJC sensor 于端子块附近（精度 ±0.5℃ @25℃），需保持与环境热平衡——禁止遮盖 CJC 区域或安装于强热源直吹处 |
| 输入保护 | 串联 RC 滤波（典型 100Ω+0.01μF）防 RFI；过压保护 TVS 依版本（±30V 典型对信号地） |
| 输出驱动支持（经主机卡） | SSR 驱动 DC 4–32V（经主机 SSR 卡 10–100mA sink），机电继电器线圈驱动（依主机 Relay 卡 5A 250V AC 触点），模拟 0–10V/4–20mA 输出（依 AO 卡） |
| 供电要求 | 由 PPC 主机背板或 I/O 扩展电源模块供 ±15V / +5V（逻辑）；现场加热器电源不通过该基板，由独立 SSR/接触器供 |
| 安装方式 | 面板螺钉安装或 35mm DIN 导轨（依机架适配器），通常叠装于 PPC 主机右侧/下方 I/O 扩展槽位，防护 IP20（柜内） |
| LED / 指示 | 通常无独立 LED（状态由主机显示），部分版本带 Power Good 测试点 |
| 隔离特性 | 现场 I/O 端子↔主机逻辑侧 1500V AC 光耦隔离（隔离在 I/O 卡内实现， 提供物理走线与 CJC） |
| 工作环境 | 0～+55℃（储存 -20～+70℃），5–95% RH 非凝露；可选 G3 三防漆（-00A0 等后缀）；符合 IEC 61010-1 / UL / CE / CSA |
| 物理尺寸 / 重量 | ≈178×50×120 mm（W×H×D，依配卡数），≈0.25–0.35 kg |
| 生命周期状态 | ANAFZE PPC 系列 Watlow 已归入 Legacy / Limited Support——全新原厂交期曾报 12–20 周或 N/A，市场以全新尾货(New Surplus)及测试拆机流通；无 Pin-to-Pin 替代——升代需换 Watlow F4T / EZ-ZONE PM 并重新设计接线 |
产品介绍
在某光学镀膜线碰过——PPC-300 主机 端子基接 16 路 K 型 TC + 8 路 SSR 输出，因柜内上方 SCR 加热电缆感应干扰致某 TC 通道 ±3℃ 周期波动，追查是 输入 RC 滤波被旁路（现场将原装短接片拆除改直接并线）——恢复 RC 并确认 CJC 区域不被热风直吹后 本质不是控制器而是 ANAFZE 多回路温控的”现场接口基板”：它把 TC/RTD/mA 信号经 CJC 补偿和 RC 滤波送给插卡，把主机 SSR/继电器驱动命令引到输出端子——温控精度一半在 CJC 位置合不合理。和通用端子排比它多板载 CJC 与信号保护，和新型 EZ-ZONE PM 比它是老派欧式堆叠式 I/O 基。
严-00C-00A0（G3 涂层）电气功能 100% 兼容可直接互换，A0 版多三防漆适合高湿/腐蚀区（如镀膜线化学区），采购按现场原装版本订——腐蚀环境强烈建议涂层版。库存经理视角：归 B 类偏 A（ 端子基损坏或 CJC 严重漂移→对应温区读值偏、PID 输出可能震荡甚至超温——在退火/固化炉属关键工艺风险），ANAFZE 系列无原位替代坏只能换同型号或全盘升 Watlow F4T/EZ-ZONE（属改造），典型 LTB 对象。
