描述
产品详情

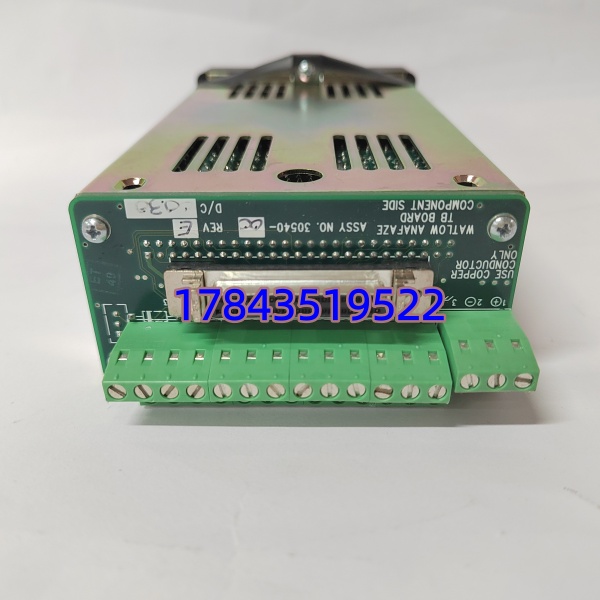

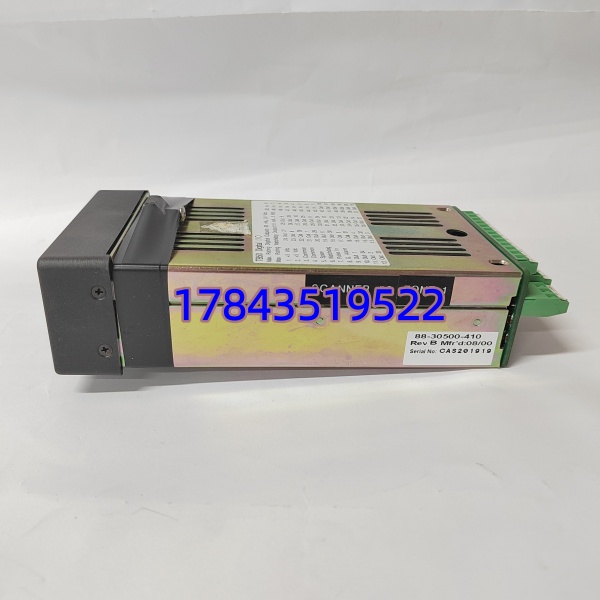

· 型号：CAS200（Watlow Anafaze，完整订货如 CLS200-00-000 含基座）
· 品牌：Watlow Anafaze（USA，半导体/热处理行业常经 ABB 渠道供应）
· 系列：CAS200 Series Modular Multi-loop Temperature Controller — Main Chassis / CPU Base Unit
技术参数

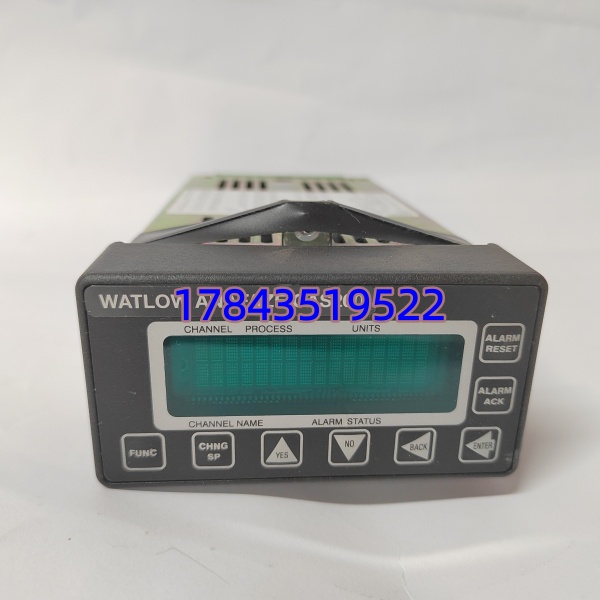

| 参数项 | 规格说明 |
|---|---|
| 完整型号 / 订货例 | CAS200 主机基座常以 CLS200-00-000（无 I/O 卡）或 CLS200-xx-xxx（含预装 CLS216/CLS300 子卡）出单；Anafaze 原厂标 CAS200 Base Unit |
| 制造商 | Watlow Anafaze（USA，前身 Anafaze / Measurex 遗产，半导体热处理行业主流） |
| 系统归属 | Watlow Anafaze CAS200 Series — 作为多回路温控主机 CPU + 电源 + 显示，需配插 CLS216（TC+AI+DO/BO）、CLS300、CLS400 等 I/O 子卡构成完整系统 |
| I/O 扩展槽 | 典型 2 Slot（CAS200-2）或 4 Slot（-4）版本，依订货——子卡如 CLS216-xx（8TC+2AO+2DO Relay 典型）插此槽经 16bit 并行总线与 CPU 通信 |
| 供电电压 | AC 100–240V 50/60Hz（标准 CLS200-00-000），部分 DC 24V 版（需确认 suffix）——现场实测发现多数热处理炉柜配 220V AC 直接供此单元 |
| 控制算法 | 标准 PID 含 Auto-tune / Self-tune、Cascade（串级）、Ramp/Soak（斜率/保温段程）、Heat/Cool 双输出模式、Zone Control（多区均温） |
| 显示与操作 | 122×32 或 128×64 图形 LCD（背光），膜按键导航（Setpoint / Alarm / Config / Manual Output Override），支持 Passcode 锁参数 |
| 通讯接口 | 前面/后板 RS-232（DCE 连 PC 做 config/download via Anafaze ConfigSoft），后板 RS-485（Modbus RTU/ASCII Slave 或 Master 连 SCADA/PLC——波特率 9600–38400 可组态） |
| 报警功能 | 每个回路独立 High / Low / Dev / Sensor Break 报警，全局 Alarm Relay（Form C SPDT 常开/常闭可设 Fail-Safe 态），Alarm Delay 可组态 |
| 存储 | 非易失 EEPROM 存 Setpoint / PID / Alarm Limit / Ramp Profile / Comm Config——掉电不丢（典型 >10 年 retention） |
| 前面板指示 | PWR（电源绿）、COM（通信闪）、ALM（报警红亮/闪）、RUN（Profile Running 指示）依 Rev |
| 安装方式 | 台式放置或面板嵌入式（cutout ≈ 1/4 DIN 偏大——实际按 CLS200 机箱尺寸 ≈190×95×195 mm W×H×D 依 Slot 数），防护 IP20（柜内），前面板 NEMA 1 当门闭 |
| 工作环境 | 0～+50℃（储存 -20～+70℃），5–95% RH 非凝露；符合 SEMI S2 / IEC 61010-1 / UL / CE / FCC Class A |
| 物理尺寸 / 重量 | ≈190×95×195 mm（W×H×D，2-Slot 版）～≈290×95×195 mm（4-Slot 版），≈1.2–1.8 kg（无 I/O 卡） |
| 生命周期状态 | 平台 Watlow 已归入 Legacy / Limited——全新原厂交期波动(12–20周曾报 N/A 部分区域)，市场靠全新尾货(New Surplus)及测试拆机流通；无 Pin-to-Pin 替代——升代推荐 Watlow F4T 或 EZ-ZONE PM + RM 属改造 |
产品介绍
在某光学镀膜线碰过——四路 CLS216 子卡插 主机控退火炉各区 K 型 TC + SSR 驱 3kW 加热棒，运行第 9 年某次清灰后 背板 5V 逻辑供电电解电容 ESR 恶化致偶发 Reset（LCD 闪回 Logo 重跑）——擦金手指重插 I/O 卡确认接触 OK，换新电解容或整台换 主机后稳。它本质是多回路温控”大脑”：PID 算法定点、Profile Ramp 存 EEPROM、显示与人机交互全在这块——I/O 子卡只做 A/D 与继电器驱动。和单回路 EZ-ZONE PM 不同 可一路控 2–32 个回路（依 I/O 卡数），适合分区退火/隧道炉均温控制。
严格来说 CLS200-00-000（空基座）与 -xx-xxx（预装子卡）差别只在是否带 I/O 卡——。库存经理视角：归 A 类偏 B（温控主机故障=全炉区失控→退火/固化工艺中断需人工旁热或停线），Watlow 无原位替代坏只能换同型号或全盘升 F4T——典型按控制柜 N+1 冷备 LTB 考量。
替换与升级建议
✅ 直接替换
- Base Unit（-00-000 / -02-216 等带预装卡）插槽/I/O 子卡兼容——老 I/O 卡（CLS216 Rev A/B/C、CLS300）直接拔插新基座。
- -2Slot ↔ -4Slot 可替（插少于等于槽数 I/O 卡）——若原系统用 4 槽别降配买 2 槽版（卡插不下）。
- 同代 CLS216/CLS300/CLS400 I/O 子卡向下兼容 主机。
⚠️ 软件兼容（需重下装或 Upload）
- 主机本身不存完整 Loop Config——Setpoint/PID/Profile 部分存子卡 EEPROM 部分存主机 NVRAM。换新主机建议：① 原系统正常时用 Anafaze ConfigSoft (PC 连 RS-232) 做 “Save Configuration → .ana file”；② 新 + 原 I/O 卡插好上电用 ConfigSoft “Send Configuration” 下装——约 2–3 min。极少数极老 EPROM 版子卡需确认 ConfigSoft 版本支持（几乎都 OK v3.x+）。
❌ 硬件不兼容
- EZ-ZONE PM / F4T ——物理尺寸、端子、通信全不同，需重新设计柜内端子排与热电偶补偿导线走向、重建 Ramp Profile 在 LinkComm，属升代改造非模块互换。
- 通用 PID 温控表（如 Eurotherm 2408 系列）——单回路不可替多回路 架构。
