产品详情

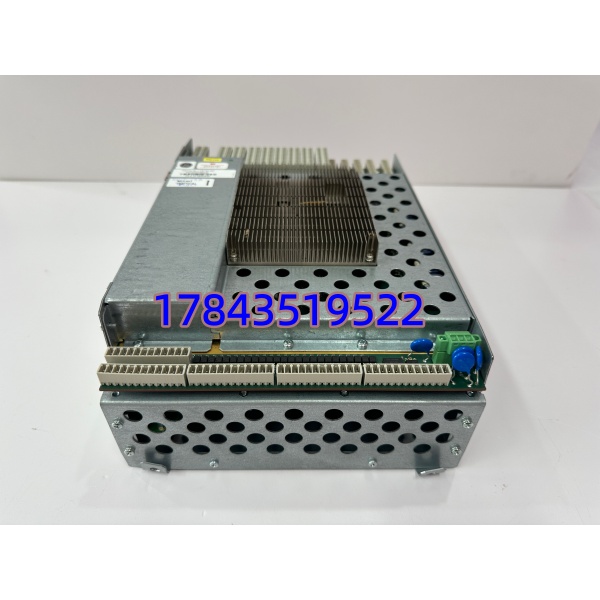

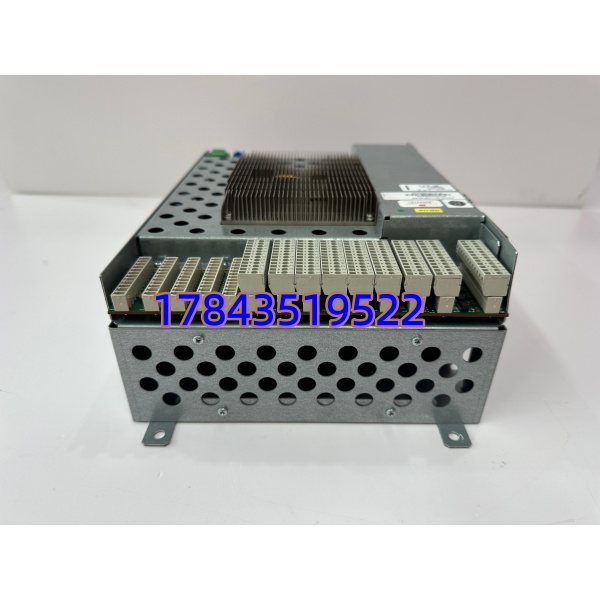

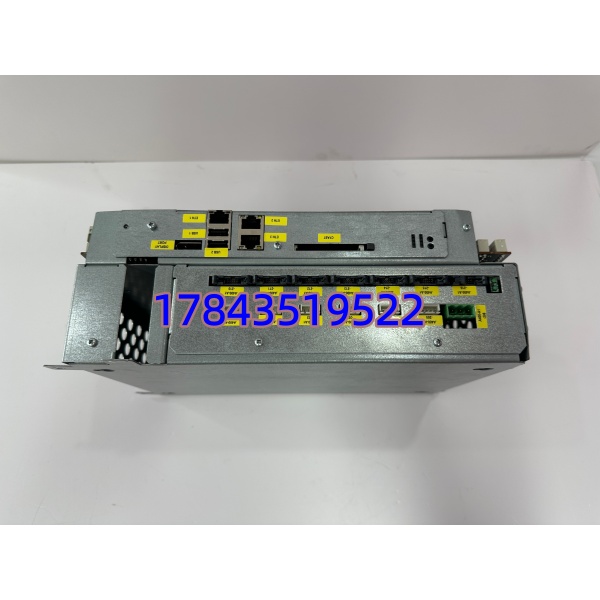

· 型号：LV5F30-NF（Fujitsu / Renesas LV5F30 series, NF=No coating / Standard）
· 品牌：Renesas Electronics Corp.（原Fujitsu Limited — 工业VME/VMEbus产品源自Fujitsu Microelectronics）
· 系列：LV5F30 — VMEbus 5-Channel Fiber Optic Data Link Module (FODL)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | LV5F30-NF（Renesas/Fujitsu P/N LV5F30-NF，对应LV5F30 base type, -NF无敷形涂层标准版） |
| 产品类型 | VMEbus 6U Single-slot Fiber Optic Data Link (FODL) Interface Card |
| 适用总线 | VMEbus Rev.C/D (ANSI/IEEE 1014-1987)，A24地址空间/D32数据，Slave or SysCon可设 |
| 光纤通道数 | 5路独立光学链路（CH1–CH5） |
| 光纤规格 | 多模 62.5/125 μm (ISO/IEC 11801 OM1)，ST型连接器（裸纤或带ST接头尾纤） |
| 标称波长 | 820 nm (GaAlAs LED，典型) |
| 链路距离(典型) | ≤ 2 km（62.5/125μm MMF，依光损耗预算≥-31dBm接收灵敏度，具体以原厂Optical Budget Sheet为准） |
| 数据速率/通道 | 可组态 2 Mbps ～ 32 Mbps N×2^n（依固件/DCS组态软件），典型DCS应用 8～16 Mbps |
| 数据宽度 | 32-bit per link word（可映射为I/O映像区或Memory Window） |
| 电气隔离 | 发送侧↔接收侧 ≥3000 V RMS（光耦+光纤天然隔离） |
| VME中断 | IRQ1–IRQ7 可配，支持VME IACK 链式 |
| 前面板指示 | PWR / TX / RX / ERR per channel LED |
| 板上振荡器 | 典型 20 MHz（依版本），支持外部时钟同步（部分模式） |
| 供电电压 | +5 VDC ±5% (VME P1 connector Pin Gnd/Vcc)，典型功耗 ≤ 6 W |
| 工作温度 | 0～+55℃（商用/工控标准），部分涂版本-20～+70℃ |
| 存储温度 | -40～+85℃ |
| 相对湿度 | 5%～90% 非凝露 |
| 安装方式 | VME 6U (160×233 mm) 单槽，J1/J2 P1/P2连接器，机箱导轨固定 |
| 配套光缆 | 多模双芯(发+收) 62.5/125μm ST-ST 或 ST-FC 依现场，建议先测光衰再接线 |
| 物理尺寸(约) | 233(H)×160(D) mm（6U×双欧洲板），厚度≈20mm |
| 重量(约) | 0.35～0.5 kg |
| 兼容系统例 | 部分Toshiba TOSDIC / I/O Link over VME、早期大型DCS跨柜光链、部分Renesas VME开发平台 |
| 认证 | CE（部分批次），符合 IEC 60950-1 (IT Equipment) |
产品介绍
老厂改造最头疼就是这种VME时代的光纤链接卡——早二十年用它解决控制室与远程I/O柜相隔几百米还要抗变频器干扰的问题，一条多模光缆替代几十对屏蔽双绞线。现场实测发现它失效模式通常是LED光发射老化（Rx光功率跌至灵敏度以下）或VME插槽氧化接触不良导致Link Down，表象是”远程I/O站通讯中断”且对端无响应。某个自备电厂早期Toshiba DCS跨车间用做主链接，运行第14年雨季机柜凝露致模块J2针氧化——清洁重插恢复但暴露无冷备的风险。
从库存看若贵厂仍保有该VME架构且是跨柜唯一链接（无并行铜缆备份）属A类关键备件：断链=整片远程I/O或分区控制器失联。Renesas/Fujitsu该系列已属成熟期偏后（EOL通告依区域），全新原包难寻建议锁定1块冷备(全新测试良品或经老化测试二手原包)密封防静电袋保存，并确认现场存同规格多模尾纤/跳线及光功率计做更换后链路验证。别忘备份原DCS的FODL参数表（Link Map/Base Address）。
应用场景与库存策略
VME光纤链接卡通常成对使用（控制室主控VME插一块-NF ↔ 远程I/O柜/VME扩展架插另一块），单点故障致该光链全部节点掉线。多模ST接头光纤头污染是常见诱因。
- 大型DCS早期版跨车间/跨柜远程I/O链接（Toshiba TOSDIC-V / 定制VME架构）：非它不可(遗留系统) → 建议按光链对数备1块冷备(A类)，最低全厂保1块可互换；配套多模ST-ST跳线按链路数1:1备。
- 实验室/退役VME开发平台—光纤互连验证：B类 → 可不专设备件但确认渠道可调。
- 非VME系统(西门子S7-400 CP光口/AB ControlLogix EN2T等)：不适用，勿采购——现代PLC光口模块不能替此VME FODL。
- 配套提示：多模光缆(62.5/125μm OM1)及ST接头端面清洁棉棒/放大镜建议列入PM耗材；换卡后必须用光功率计测Tx/Rx确保光衰＜-28dBm（典型要求），链路Down先查光纤端面脏污再疑卡件。
真实案例：华东某自备电厂早期Toshiba DCS #2经一对多模光纤链接主控室（距约800m）。运行第13年秋检发现Link LED闪红，清洁ST接头暂时恢复，两周后再度Link Down且换光纤跳线无效——量主控侧 Tx光功率仅-32dBm（新件典型-18～-20dBm）确认LED老化。原厂早已EOL，从二手渠试良品（同NF版）替换后恢复正常，但前后停机待料近一周。事后按建议向可靠渠道锁定一块经高温老化测试二手原包做冷备并建档FODL Base Address——这类VME遗产件，等坏了再找基本靠运气。
