描述
产品详情

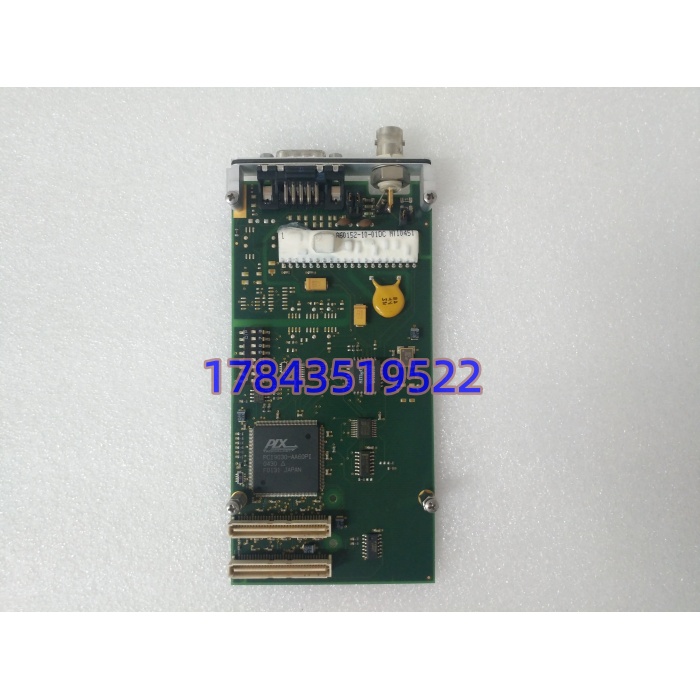

· 型号：TPMC815-11
· 品牌：TEWS Technologies
· 系列：TPMC800（PMC标准，IEEE P1386.1 / PCI Mezzanine Card）
技术参数
| 参数项 | 规格值 | 工程意义/备注 |
|---|---|---|
| 产品型号 | TPMC815-11 | -11=2.5 Mbps ARCNET隔离混合；-21=5 Mbps RS485差分 |
| 接口协议 | ARCNET（Attached Resource Computer NETwork） | 确定性令牌传递，实时控制优于CSMA/CD以太网 |
| 控制器 | COM20020 ARCNET控制器 + 双端口RAM | 根据TEWS官方Datasheet，集成收发器，驱动见于VxWorks/Linux |
| 物理连接器 | DB9母座，传统隔离混合接口 | 现场实测发现DB9针序≠RS232，硬插烧隔离变压器，原厂pinout在手册第12页 |
| 数据速率 | 2.5 Mbps（TPMC815-11固定，令牌周期可预测） | 64节点环网典型轮询<2 ms，适合运动控制 |
| 节点地址 | 板载DIP开关或软件配置（0–255，255广播） | 某个改造项目里，地址冲突会让整个ARCNET环死锁，上电前先扫一遍 |
| 供电/功耗 | +5 V DC（兼容PCI引脚取电），最大5 W | 热设计余量够，但载板PMC插槽供电能力需≥1 A（PCI 2.1规范） |
| 工作温度 | –40 ℃ 至 +85 ℃ | 满足EN 50155铁路电子，振动3 g RMS，柜内无风扇也能扛 |
| 存储温度 | –55 ℃ 至 +125 ℃ | 长期仓储太原库房不用恒温，标称结露5–95%非冷凝 |
| 隔离耐压 | 250 V RMS信号对地，共模抑制50 dB | 隔离变压器在DB9侧，变频器柜里这指标比光耦靠谱 |
| 尺寸/形态 | 单宽度PMC：149 × 74 × 10 mm（IEEE P1386.1） | 插VME/cPCI/PMC载板，不挡邻槽（严格来说它只在固件v3.2以上支持Linux PREEMPT_RT） |
| 防护/IP | IP67金属屏蔽罩（原厂标准带罩，防静电螺丝孔） | 防尘防泼溅，导轨柜掉螺丝不会短路PCI走线 |
| 合规标准 | RoHS（TPMC815-11R为RoHS版）、PCI 2.1、IEEE P1386.1、EN 50155 | 请以原厂手册为准，旧批次-11可能非RoHS，买前问清后缀 |
产品介绍
从数据驱动角度看，国内存量VME和cPCI系统里，ARCNET还在跑着2000年代建的变电站保护、造纸线DCS和轨交车载通信，但原厂板卡停产让采购和工程师两头冒汗。TPMC815-11是TEWS给PMC载板做的单宽度ARCNET扩展子卡，核心是COM20020跑2.5 Mbps令牌总线，隔离混合DB9直接怼现场同轴/双绞布线，不用外挂光电耦合或协议网关。对自动化工程师来说，确定性延迟（令牌传递而非以太网碰撞检测）意味着运动轴同步抖动能压到微秒级——在某个风电SCADA改造里碰到过，原来x86软栈ARCNET抖动15 ms，换这张PMC后降到亚毫秒，保护跳闸逻辑终于不再误报。
商业价值很直白：这是小批量长生命周期工控备件，TEWS官方生命周期承诺10年+（据TEWS产品公告2019），但欧盟原厂交期常拉到6–8周空运；国内备件商江苏/深圳仓通常有现货30件以内，质保分12个月店保（全新原厂激光标）和180天测试保（拆机翻新），急单别压项目关键路径。采购决策三角：载板是不是标准PMC插槽（32位/33 MHz PCI 2.1，别买成PCI-X 64位虽电气兼容但贵），现场是2.5 Mbps混合接口还是RS485差分（别错拿-21），以及能不能拿到带原厂标的正品——假货隔离变压器用普通光耦顶替，250 V RMS标称一打变频器就穿。项目经理盯交期+原厂渠道发票，工程师盯DB9 pinout和驱动BSP版本，现场实测发现冷启–40℃温补晶振比老款-10稳，替换前先跑环回自测。
替换与升级建议
✅ 直接替换
- TEWS TPMC815-10（早期COM20020 rev.C，同2.5 Mbps ARCNET混合接口）：PCI ID、引脚、固件全兼容，物理拔插5分钟完工，成本只差现货溢价（-10通常便宜10%但–40℃冷启偶发令牌失步，现场非极寒可先用）。换完建议低温箱跑令牌环自愈，不确定找技术支持要环回diag固件。
⚠️ 软件兼容（需改配置）
- TEWS TPMC815-21（5 Mbps RS485差分接口）：硬件DB9定义变RS485（引脚2/7差分，不是ARCNET混合），PCI枚举ID一致但PHY层不通；要换得重刷驱动、改载板跳线、换现场布线为屏蔽双绞，工作量≈1人日重配置+布线800–1500元，协议栈还是ARCNET但物理层变RS485封装。
- 第三方ARCNET PMC（Acromag APMC-780x、Concurrent PMC-ARC）：电气兼容但节点地址寄存器偏移不同，VxWorks/Linux BSP里改基地址映射两行代码，风险可控但建议FAE过patch，驱动COM20020通用但双端口RAM窗口可能异。
❌ 硬件不兼容
- TEWS TIPM815-11（IndustryPack版本，IP载板双50针不是PMC 64+32 PCI）：物理插不进PMC插槽，别锯PCB——IP走线阻抗不匹配，信号必炸，无转接板，只能依赖库存或换载板为IP载板。
- 普通以太网PMC（Intel I210-based、双千兆RJ45）：协议ARCNET≠以太网，硬件枚举Device ID不同（10b5:8151 vs Intel 8086:1533），插进去载板PCI报错，驱动全不搭，别浪费工时试。
若无直接替代品需明示只能依赖库存：原厂-11未停产但交期6–8周，国内现货通常≤30件（江苏徐州/深圳宝安），急单走库存商加价15–40%，TEWS不开放第二来源OEM，别指望找代工抄板——隔离变压器定制料号早停了。
常见问题解答 (FAQ)
- 这玩意能直接换柜里老的TPMC815-10吗，要不要刷程序？
直接结论：物理PMC插槽和PCI ID 10b5:8151一致，断电拔插就能用，不用刷固件。但现场实测发现-10在–40℃冷启偶尔令牌不同步（COM20020 rev.C温漂），-11用了rev.D+温补晶振，换完建议在低温试验箱跑ARCNET环回diag（TEWS官网下tpmc815_diag.zip），不确定让渠道寄测试样机先测。
- 现货有吗，太原这边几天能到，原厂激光标怎么认？

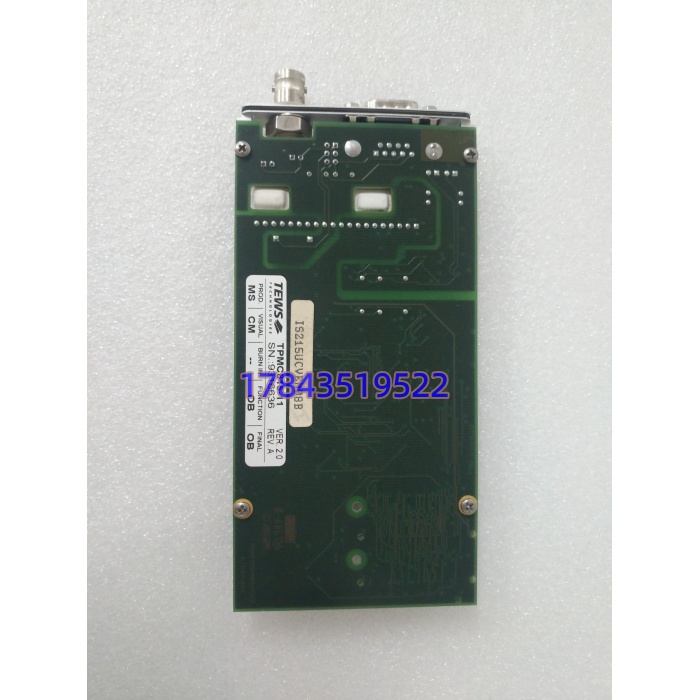

分情况讨论：国内备件商标注“现货”通常江苏/深圳仓1工作日发货，顺丰空运太原次日达（周六发次周一）；原厂德国订货交期6–8周空运+清关，别压关键路径。原厂激光标在PCB正面TEWS logo旁：白底黑字“TPMC815-11 Rev:D”，带二维码追溯，假货通常是贴纸打印，隔离变压器上没有TEWS小标。
- 坏了怎么办，质保怎么算，能退换吗？
经验分享：渠道全新原厂通常12个月店保（需原厂渠道发票，只保PCI枚举+ARCNET环回自测通过），拆机测试保180天（上电测完签字放行）；收货当场在Linux下lspci看Vendor ID 10b5 Device 8151，跑diag环回ping 1500字节包1000次零丢包，别直接装运行柜，退换窗口一般收货7天内功能异常可换。
- DB9这个“隔离混合接口”能插我柜里现有ARCNET同轴吗，还是要转接线？
列步骤：不能直接插RS232串口线。隔离混合接口DB9需TEWS配套分接线：TPMC815-CBL-09（转BNC同轴）或TPMC815-CBL-07（转双绞端子），引脚定义：DB9-2/7=ARCNET差分，DB9-3悬空，DB9-5地，屏蔽层接罩。硬插RS232线烧隔离初级，正确做法问卖家要原厂分接线，或以原厂手册为准抄pinout自制。
