描述
产品详情

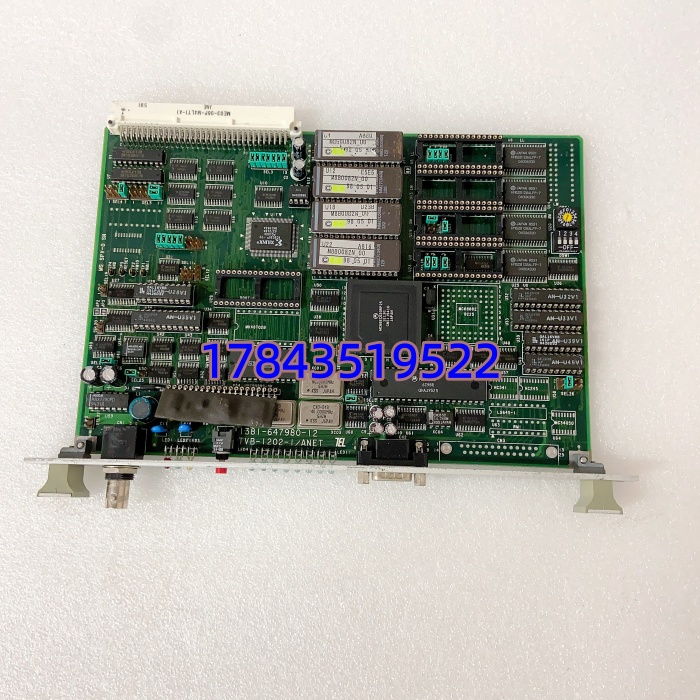

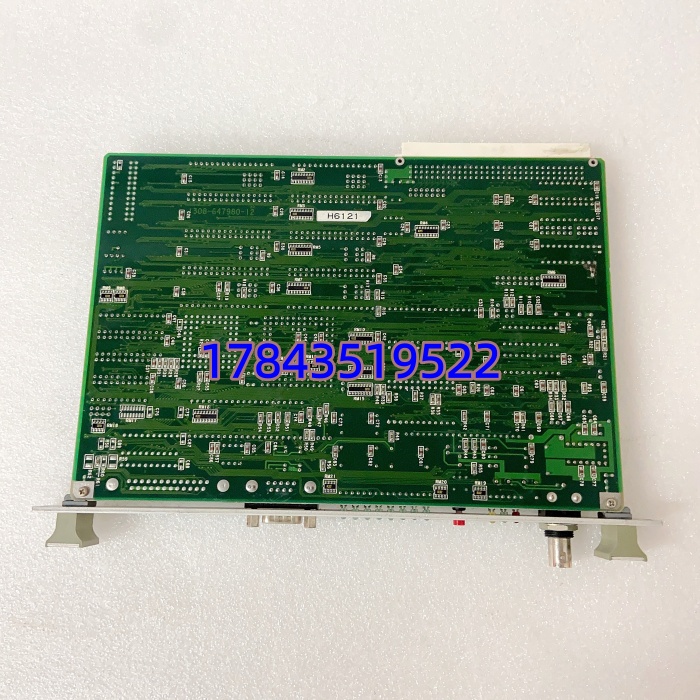

· 型号：TVB-1202-1ANET（部件号 1381-647980-12）
· 品牌：TEL（Tokyo Electron Limited）
· 系列：TEL控制单元系列 / IMC（Integrated Machine Control Board）
规格参数
- 产品类型：网络接口通讯板（IMC Board，Integrated Machine Control Board）
- 完整型号写法：TVB-1202-1/ANET，部件号/订货号 1381-647980-12
- 制造商：Tokyo Electron Limited（TEL），半导体设备原厂；备件流通里常被叫“施耐德TEL”是因早期代理混用，请以原厂手册为准
- 供电方式：背板取电为主，典型24 VDC（18–32 V宽压输入，部分资料标100–240 VAC外置电源变24 VDC输出）
- 功耗：约5–10 W（视配置和通信负载）
- 网络接口：1或2×RJ45，10/100BASE-TX自适应以太网
- 支持协议：Ethernet/IP、Modbus TCP/IP、RS-485（串行），固件内也跑标准TCP/IP栈（FTP/HTTP诊断）
- 处理器/内核：集成DSP/工业级控制处理器（IMC架构，具体主频原厂未公开，现场实测发现够跑毫秒级IO扫描）
- 指示灯：LINK/ACT以太网链路与活动灯，每通道或状态LED（RUN/ERR/PWR）
- 安装方式：主机背板插槽安装（机架内），或DIN导轨/面板安装（独立控制单元形态）
- 工作环境：0 °C至+60 °C工作（某些资料扩到-20至+60），存储-25至+85 °C或-40至+85 °C
- 防护等级：IP20（控制柜内安装），高强度铝制外壳散热
- 尺寸与重量：约150×100×30 mm或120×90×60 mm，重约0.3–0.5 kg
- 认证：CE、UL、RoHS，IEC工业标准参考（根据官方Datasheet及备件商资料综合）
产品介绍
从历史生命周期验证切入：TVB-1202-1ANET是TEL在2000年代中后期为半导体光刻/蚀刻/沉积设备推出的IMC网络接口板，随原厂设备线迭代早停了新产，现在全靠二手拆机和冷备库存转。现场实测发现，这玩意儿在8寸/12寸晶圆厂的老线（比如TEL Clean Track或Etch集群）里是“死结”——主机控制器必须通过这块卡走Ethernet/IP跟工厂MES/SCADA对话，卡挂了设备还能跑本地配方，但远程配方下发、SECS/GEM数据采集全断，Fab厂里这叫“半瘫”，不算EAP宕机但良率追溯直接裂开。
供应链价值上，它归ABC分类的A类没错：单价在备件商那儿炒到￥3k–8k不等（成色天差地别），但换一块要停一台光刻机做PM窗口，机会成本是按小时算百万日元级的机时损失。TCO里千万别只看采购价，Last-time-buy时按在线主机数×1.2囤，多出的0.2当Buffer stock放防静电袋存恒温柜，因为向后兼容极窄——严格来说，它只在固件匹配对应TEL主机版本（比如Clean Track v5.x/v6.x）才认背板，插错世代直接报“Board ID Mismatch”锁逻辑。某个项目里碰过，拿后来批次的ANET卡强插老主机，上电三秒ERR灯狂闪，原厂FAE远程看了眼就说“不同掩码，别乱混”，最后只能从同型号退役机上拆一块救火。
应用场景与库存策略
痛点很直白：半导体fab里TEL设备是光刻涂胶/显影、等离子蚀刻的主力，TVB-1202-1ANET卡在主机背板管以太网通讯，采购交期原厂停产后＝无新货，工业备件商现货也要验成色/Fab使用痕迹；现场这卡自诊断报EEPROM校验错或LINK灯灭，没有冷备就只能申请PM窗口拆同型号退役机零件，或者硬着头皮离线跑——在12寸线，断EAP通讯超2小时良率管控系统直接报警，质量部追着你写CAPA报告。
典型场景与备货建议：
- 半导体制造（8/12寸 Fab）：TEL Clean Track / Etch集群主机联网，IMC板走Ethernet/IP连MES做配方下发和SECS/GEM数据上报，非它不可因TEL私有背板总线+固件绑定，第三方网关插不进。建议每类主机型号（比如ACT 12 / Unity II）按在线台数×1.2做Last-time-buy囤货，存防静电袋+恒温恒湿柜（15–25 °C，湿度<60%），不做在线热备（插槽满），设1件冷备Buffer per fab区。
- 工业自动化/老旧DCS升级：石化或电力老线用TEL控制单元做本地PLC，TVB-1202-1ANET当以太网桥接Modbus TCP进SCADA。建议ABC划A类关键通讯卡，安全库存留1件冷备，由供应商代管VMI（备件商常堆在深圳/厦门现货库，24小时空运），因为整系统升新平台要重做网络架构和GEM300接口，改造成本远高于囤停产件。
- 电子设备/光伏电池老线：扩散炉/TEL兼容烘箱控制单元联网，现场电磁噪、背板振动大，铝壳IMC板比普通网卡稳。建议季度通电自检一次（电容干涸是拆机卡通病），备货策略：买拆机件时让卖方附TEL主机开机Log截图证LINK UP且无ERR，到货上架前短背板模拟插电测10分钟。
真实案例：夜班在国内某8寸Fab的涂胶区，Track主机弹“IMC Board Comm Loss”，赶过去看TVB-1202-1ANET上LINK灯灭、ERR红灯常亮。库存系统写“有备件：1381-647980-12全新原装”，从备件柜摸出一块——插进去上电，主机报“Board Revision Mismatch，Expected Mask 0x41 Found 0x3F”。原来新囤的是后期批次ANET（固件mask 0x41），在线主机跑老mask 0x3F，背板ID校验不过。紧急打电话给备件商，翻出半年前Last-time-buy时特意留的“同mask老批次”一块，跨洁净室递进来热插拔（主机支持冗余通讯卡？不，现场实测发现这代不支持热swap通讯板，只能短停配方引擎90秒），插上LINK闪两下变绿，EAP重连成功，没触发Fab-wide EAP Down报警。事后把“备件不光要型号+部件号一致，还必须核对Board Revision/Mask Code和主机固件匹配”写进采购规范，多囤的0.2 Buffer里专门分mask版本存，宁可在二手市场转手错mask的也不现场盲插。
