描述
产品详情
· 型号：SST-PFB3-VME-2-E（同族：SST-PFB3-VME 单口、PB3-VME-2-E 为同物简写）
· 品牌：SST / Woodhead（Molex 子品牌，现 Emerson）
· 系列：SST PFB3-VME 通信卡家族（VMEbus 架构专用）
规格参数
| 项目 | 参数 | 备注 |
|---|---|---|
| 板卡形态 | 6U VME 单槽（约 233×160 mm） | J1/P1 + J2/P2 背板连接器 |
| 通道数 | 2 路独立 Profibus DP（9 针 D-Sub 公座） | 单口版 SST-PFB3-VME 为 1 路 |
| 协议 | DP-V0 / DP-V1（Class1/2 主站，亦可配从站、FDL） | 非 Modbus，非 Ethernet/IP |
| 波特率 | 9.6k–12Mbps 9 档自适应 | 12Mbps 需总线长度合规 |
| 每口从站 | 125（理论）/ 126（部分手册） | 加中继可扩段 |
| VME 接口 | A16/A24 短 I/O 与标准地址，D16 数据 | 非 A32 满配，老 MVME 兼容 |
| 板载资源 | 双端口 RAM（DPRAM）+ Flash + 独立通道处理器 | 协议卸载，主机 CPU 零负担 |
| 隔离 | DP 口对 VME 背板光隔（资料 1500~2500VDC 不等，需核对批次） | 口与口间独立 |
| 供电 | +5V DC 背板取电，典型 180mA~1.2A（视固件/负载） | 不外接电源 |
| 配置方式 | DIP 开关设 VME 地址/AM 码 + SST 配置软件下 GSD/固件 | 首次需刷 IBR |
| 诊断 | 6 个双色 LED（电源/Run/Err/Com 每口） | 排错先看灯 |
| 工作温度 | -E 宽温版 -40~+85℃；标准版 0~60℃ | 以铭牌后缀为准 |
| 软件支持 | VxWorks / Linux RT / Windows SDK + FDT/DTM | 老系统 OS-9 也有旧驱动 |
| 认证 | CE / UL / 船级社按批次（ABS/DNV 常见于-E） | 采购核原厂 COC |
产品介绍

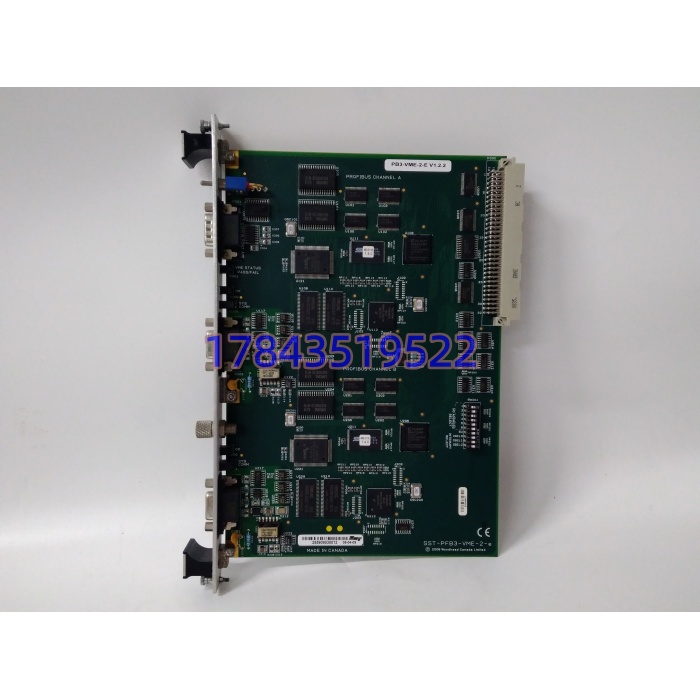

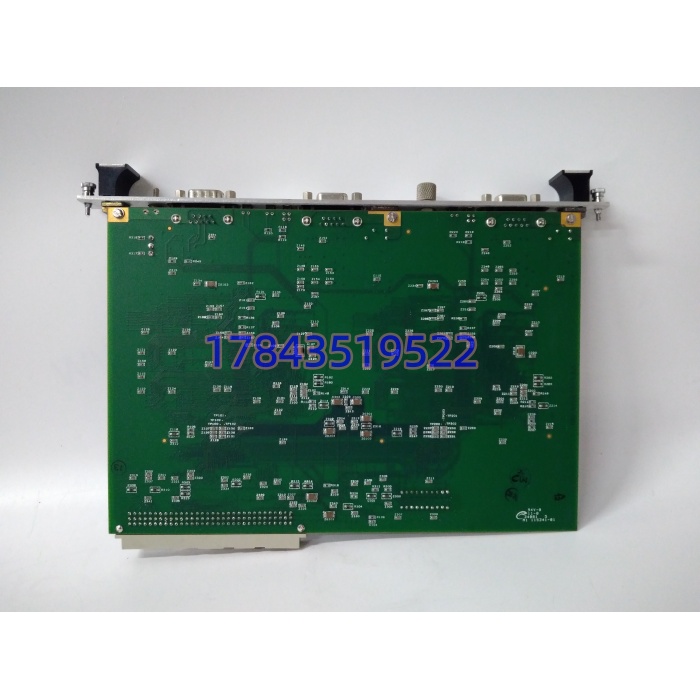

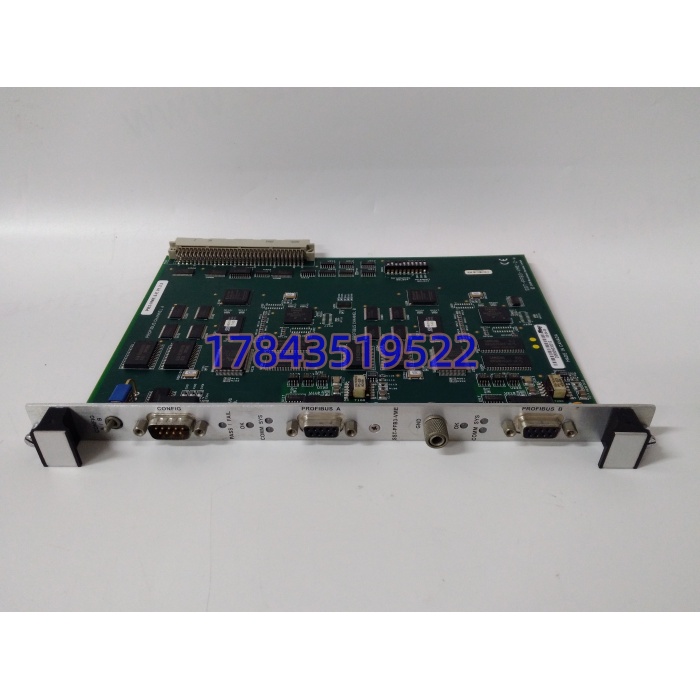

SST-PFB3-VME-2-E 不是 PLC 机架里的通信模块，是给 VMEbus 工控机（Motorola MVME、GE Fanuc VMIVME、XYCOM 等）用的 6U 单槽 Profibus DP 桥接卡。VME 主机本身不懂 DP，这块卡插进去，板载 SPC3 级 ASIC 把 DP 协议全吃了，主机只通过 DPRAM 读写过程映像，不进中断不占扫描。双口版两个 9 针 D-Sub 完全独立，可以一主一从、双主冗余、双网段并行，省一块单口卡和一个槽位。
和用串口转 DP 网关比，它的差别在”确定性和带宽”——VME 是硬实时总线，DPRAM 映射延迟微秒级，12Mbps 满载不拖主机；和西门子 CP561x 这类 PC 卡比，它吃 VME 背板不是 PCI/PCIe，老航天地面站、核电仪控、军工仿真台那些 MVME 机箱里只有它能原生进 DP 网。有一点要注意：PB3-VME-2-E 是 SST-PFB3-VME-2-E 的卖家简写，不是另立型号；但 SST-PB3-VME-2（无 F）是早期 RS485/串口版，别和 PFB3 搞混，脚位和固件都不对。
应用场景与行业案例
我在某电厂 GE Fanuc VMIVME-7698 改造时踩过坑：原系统用 SST-PFB3-VME 单口带 60 台 DP 从站，后来加脱硫岛又要 40 台，单口段节点快满。工程师想加中继硬扩，结果 1.5Mbps 下中段从站轮询周期飙到 40ms。直接换 -2-E 双口，老口留主机组、新口挂脱硫，各跑 3Mbps，周期回到 8ms。
典型场景：
- 核电/火电 VME 仪控保运：MVME 主机跑保护算法，PFB3-VME-2-E 双口分别带汽机侧/锅炉侧 DP 变频器，主机不碰协议。
- 军工仿真台：VxWorks 下实时扫 DP 舵机/负载模拟器，DPRAM 零拷贝，硬实时不被网卡中断打断。
- 航天地面测试：宽温 -E 版扔室外测试间，-30℃ 冷启不丢固件，双口一主一从模拟飞控与上位。
- 老造纸线 GE Fanuc 90/VME：原 Profibus 主站模块报废，PFB3-VME-2-E 插原槽位，DIP 地址沿用，GSD 重导一遍恢复。
- 冶金轧线传动：双口冗余，主口断网自动切备口（需主机侧轮询双 DPRAM 映像），减少非计划停机。
真实案例：2019 年北方某特钢加热炉，VME 主机是 MVME5100，原单口 的 ASIC 死机（LED Run 灭、Err 常亮），现场 22 台 ACS800 全离线。库存一块 宽温件，核对 VME 地址 DIP 与原卡一致（A24/0x8000 起），插槽冷启，SST 配置软件重下原 GSD 和 IBR，双口只启用 CH1 兼容原单口工程，CH2 空着备用，15 分钟恢复。电气老哥说：”这卡死法很典型——光隔前端吃了对地浪涌，背板没事，换卡比查 22 台变频快十倍。”
