描述
产品详情

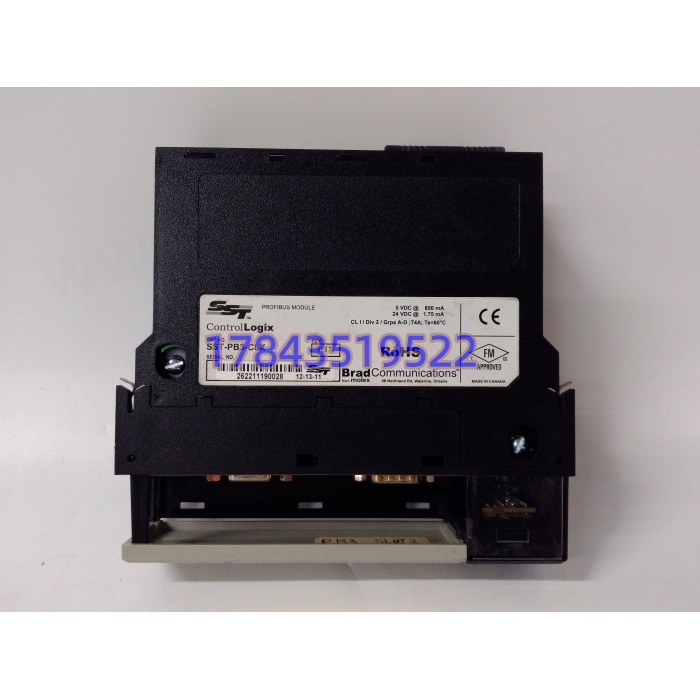

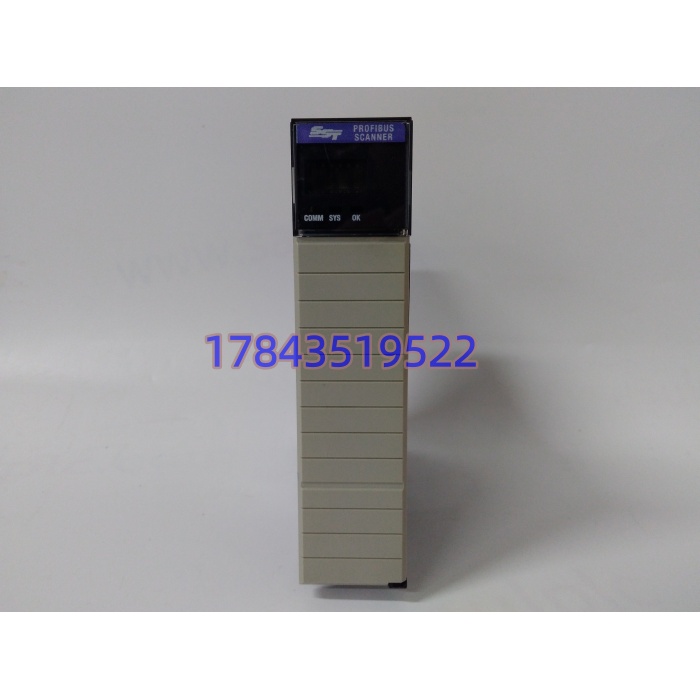

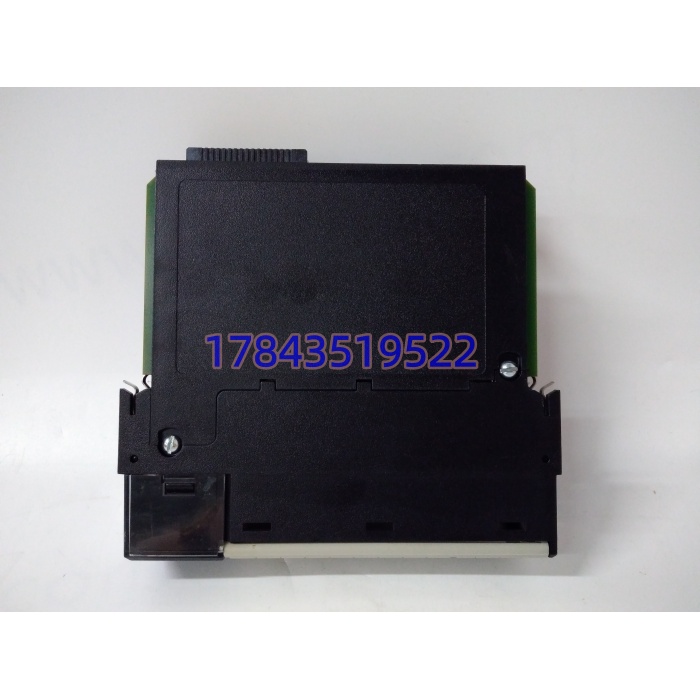

· 型号：SST-PB3-CLX
· 品牌：Woodhead SST（现属 Molex）
· 系列：ControlLogix 通信模块
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 背板接口 | ControlLogix 1756 机架，专有总线 | 占单槽，与 1756-L7x/L8x 全系列兼容 |
| 现场总线 | PROFIBUS DP-V0 / DP-V1 | 不支持 PA，需加 DP/PA 耦合器 |
| 波特率 | 9.6K / 19.2K / 45.45K / 93.75K / 187.5K / 500K / 1.5M / 3M / 6M / 12M | 自动协商，12M 时电缆总长 ≤100m |
| 从站容量 | 最多 125 个 DP 从站 | 实际受组态数据总量和扫描周期限制 |
| 数据映射 | 输入/输出各最大 244 字节/从站 | 背板映射为 1756 标签（Tag），非原始整数 |
| 连接器 | DB9 母头（RS-485，PROFIBUS 标准引脚） | 配 1756-CP3 或 SST 专用电缆 |
| 隔离电压 | 500VAC 信号-背板隔离 | 现场浪涌靠外部浪涌保护器 |
| 供电 | 背板 5VDC（约 700mA）+ 外部 24VDC（约 150mA） | 24V 断掉不影响背板通信但现场口不工作 |
| 状态指示 | MOD（模块）、NET（网络）、NS（节点状态）、I/O（数据交换）LED | NET 闪 = 总线活动，常亮 = 无活动 |
| 组态软件 | SST Profibus Configuration Tool / Studio 5000 Add-On Profile | 需导入 GSD 文件，非 RSNetWorx |
| 工作温度 | 0～+60℃ | 机柜内实测 55℃ 正常 |
| 认证 | CE / UL / cUL / FM Class I Div 2 | 防爆区需确认具体后缀 |
| 生命周期 | 已停产，走 Molex 备件/二手市场 | Woodhead 被 Molex 收购后产品线收缩 |
| 替代方案 | ProSoft PLX31-PDPMV1 / HMS Anybus-CC-LX-PB | 第三方替代，需重做组态 |
产品介绍
SST-PB3-CLX 是 ControlLogix 平台上曾经最主流的 PROFIBUS 主站方案，解决了罗克韦尔自家不做 PROFIBUS 的尴尬。ControlLogix 天生是 EtherNet/IP 和 ControlNet 的天下，但现场大量变频器、智能仪表、第三方远程 I/O 是 PROFIBUS 口的，没有这张卡你就没法把它们挂进同一套系统。它的核心价值是把 PROFIBUS 的 I/O 数据映射到 ControlLogix 的 Tag 空间里，Studio 5000 里看到的是熟悉的标签名，不是一堆 N7 或 I 区的裸整数。
坦白讲，这模块现在的新货基本绝迹了。Woodhead 被 Molex 收购后，SST 这条线逐渐淡出，原厂订货走特殊流程，价格和交期都没谱。市面上流通的全是库存新片、拆机件和返修校准件。它的直接竞品是 ProSoft 的 PLX31 系列和 HMS 的 Anybus，但换了牌子意味着重新做 GSD 组态、重新映射 Tag、重新验证扫描周期，不是插上去就能跑的事。如果你的系统里已经有 SST-PB3-CLX 在跑，最务实的做法是囤一两块备件，别等到半夜炸了再到处找。
应用场景与行业案例
我在现场遇到过最让人血压升高的故障：一条汽车焊装线，SST-PB3-CLX 带的 48 个 PROFIBUS 从站里，第 37 号焊钳变频器偶尔掉站，NET LED 闪红，整个总线周期从 8ms 拉长到 120ms，ControlLogix 主站报 I/O Fault，整线停机。查了一周，最后发现是总线末端的终端电阻松动——有人检修后没把 DP 接头拧紧，高温下触点氧化，阻抗不匹配导致反射波干扰。换接头重压终端电阻，一次恢复。这类故障”模块没坏但总线瘫了”最折磨人。
- 汽车焊装线：ControlLogix L73 作主站，SST-PB3-CLX 挂 60+ 台焊钳伺服驱动器（SEW / Bosch Rexroth），PROFIBUS DP 3Mbps 跑 4ms 周期，节拍卡死在毫秒级。
- 水处理厂加药系统：AB 1756 平台 + SST-PB3-CLX 接 Endress+Hauser / Krohne 流量计和 pH 分析仪，DP-V1 读仪表诊断信息，不光采过程值。
- 造纸机传动：多传动变频器全是 PROFIBUS 口，ControlLogix 通过 SST 卡统一调度，12Mbps 满速跑，总线负载常年 65% 左右。
- 石化罐区计量：Rosemount 3051S 多参数变送器走 PROFIBUS PA，经 DP/PA 耦合器上挂 ，集中采集压力/温度/流量。
- 冶金连铸机：高温区远程 I/O 全是西门子 ET200S，通过 SST 卡接入 ControlLogix 平台，省掉一套独立的 S7-400。
前年去长春一个汽车零部件厂，夜班时 的 NET LED 从绿闪变红闪，Studio 5000 里 I/O 状态从 “Running” 跳 “Faulted”，整条焊装线停了。备用模块库房有一块，但没人敢换——怕组态丢了。我让他们先把 CF 卡里的程序备份拷出来，ControlLogix 机架切到 Program 模式，断电拔旧卡，新卡插上去，上电后 Studio 5000 里 Go Online，I/O 配置自动识别，总线重新扫描 20 秒后所有从站 OK。全程 12 分钟。老师傅事后说：以前总觉得换通信卡得重下程序，原来这玩意儿的组态存在 CF 卡里，卡没坏就不用重灌。
