描述
关键技术规格
电气与机械性能
- 额定功率：0.55 kW
- 额定扭矩 / 峰值扭矩：2.7 Nm / 4.0 Nm
- 额定转速 / 最大转速：3000 rpm / 6000 rpm
- 电源电压：3AC 400 V
- 连续输出电流 / 峰值电流：2.4 A / 4.8 A
结构与防护
- 机座设计：56 机座，L 型长铁心设计，提供更高的扭矩密度
- 防护等级：IP65，防尘防水，适应多尘潮湿环境
- 冷却方式：TF 强制风冷（独立风扇电机）
- 绝缘等级：F 级绝缘（允许较高绕组温升）
反馈与附件
- 编码器：RH1M 高精度旋转变压器（Resolver），分辨率达 20,000 PPR，耐振动和高温
- 制动器：KK 后缀代表内置电磁保持制动器，断电时瞬间锁死电机轴
- 热保护：内置 PTC 热敏电阻，实时监控绕组温度防止烧毁
- 接线方式：集成式端子盒（Terminal Box）接线
产品深度介绍

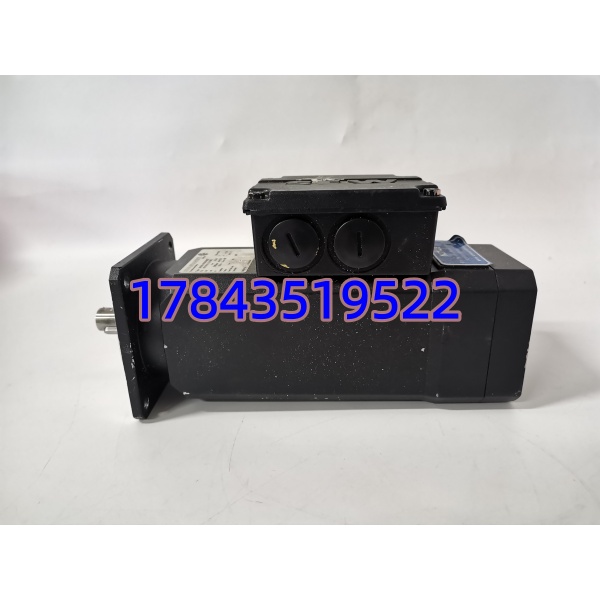

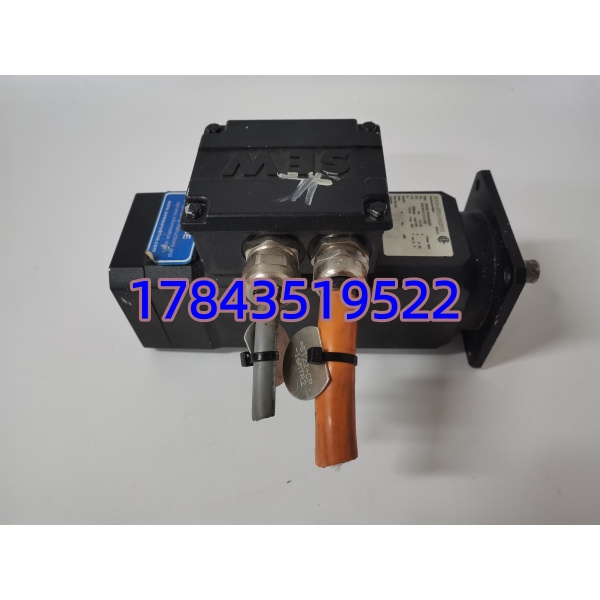

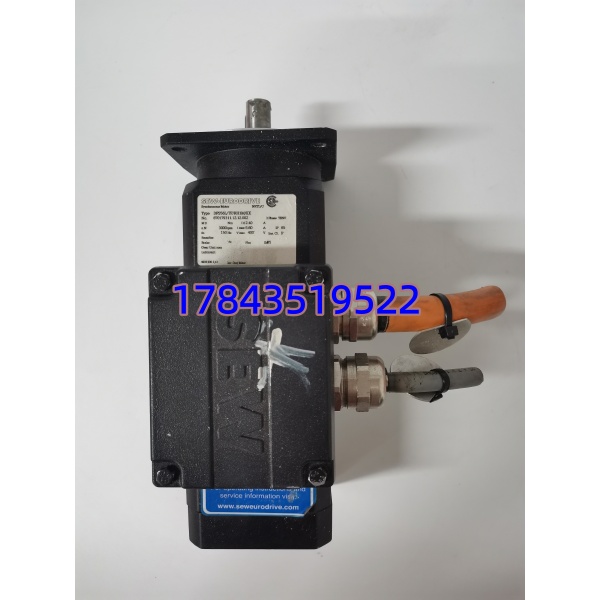

SEW DFS56L-TF-RH1M-KK 是一款高性能的永磁同步伺服电机。它采用优化的磁路设计和低惯量转子结构，速度响应时间仅 1 毫秒，能够快速跟踪复杂的运动轨迹。
该电机高度集成化，不仅内置了高分辨率的旋转变压器反馈系统，还集成了电磁保持制动器和 PTC 温度传感器。这种一体化设计大幅简化了外部布线，提高了系统的整体可靠性。
其外壳达到 IP65 防护标准，能够在 -20°C 至 +80°C 的宽温环境下稳定工作，非常适合恶劣工业环境下的精密运动控制任务。
应用场景与行业案例
- 工业机器人与机械手：用于多自由度关节机器人的驱动轴，实现高速且精准的抓取动作。
- 自动化包装机械：适用于食品、医药包装线的飞剪控制、枕式包装机供料伺服轴以及高速贴标系统。
- 数控机床与金属加工：作为数控机床的辅助进给轴、自动换刀机构（ATC）以及板材微调送料机构。
- 汽车制造装配线：应用于车身焊接线转台、精密涂胶滑台以及自动化升降输送系统。
常见替代与升级选型
在实际项目采购与设备改造中，常会遇到同系列的其他衍生型号，可根据实际工况进行匹配：
- DFS56M：短机身版本，在相同安装法兰尺寸下，长度更短但额定扭矩略小。
- DFS56L 无抱闸版：如果应用在水平传动或不需要断电锁死的场合，可以选择无 KK 后缀的版本以降低成本。
- DFS56L 接插件版：如果不使用 KK 端子盒接线，可以选择带预装电缆或直接插头的版本。
