产品详情
· 型号：MPS022（依具体版本尾缀如 MPS022-0001，以实物铭牌为准）
· 品牌：SCHROFF（nVent SCHROFF）
· 系列：MPS Series — 6U VME/CompactPCI Plug-in Power Module
规格参数
- 产品定位：VMEbus / CompactPCI 机箱专用插件式 AC/DC 开关电源模块（安装于机箱左/右侧电源槽）
- 输入电压：Universal AC 90～264V AC（47～63Hz），部分版本支持 120～370V DC 输入（需核对）
- 额定总功率：约 225W（依输出组合计算，典型 +5V 满载时降额）
- 主输出 +5V：0～28A（典型连续 20～28A，过流点 ≈32A），为 VME 背板逻辑及 CPU 卡主供电
- 辅助 +12V：0～6A（典型 4～6A），供风扇、磁盘、串行接口卡
- 辅助 -12V：0～2A，供模拟量卡、RS-232 驱动级
- 调整率：负载调整率 ≤±1%（+5V 主路），源调整率 ≤±0.5%
- 纹波/噪声：≤50mV pk-pk（+5V 主路，20MHz BW）
- 保护功能：过压(OVP)、过流(OCP)、短路(SCP)保护，自恢复或 latch 依版本
- 冗余均流：内置二极管解耦，支持 N+1 并联均流（需同型号配对，均流不平衡度 ≤±10%）
- 冷却方式：自然对流（靠机箱风道），部分版本带温控风扇信号接口联动机箱风扇
- 安规/EMC：EN 60950-1/ IEC 62368-1，CE，符合 EN 55022 Class B，FCC Part 15 B
- 机械尺寸：6U 高（233.35mm）× 标准 VME 深度（约 160～200mm，依机箱），前端面板带 LED（Power / Fail）
- 工作温度：0～+50℃（商用）/ -20～+70℃（工业宽温版依具体批次，需核对铭牌）
- MTBF：>100,000h @40℃（Telcordia SR-332/ MIL-HDBK-217F估算，依生产批次）
产品介绍

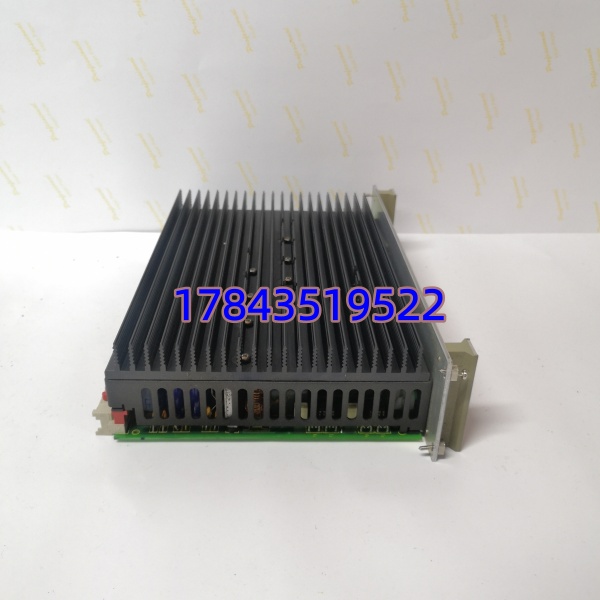

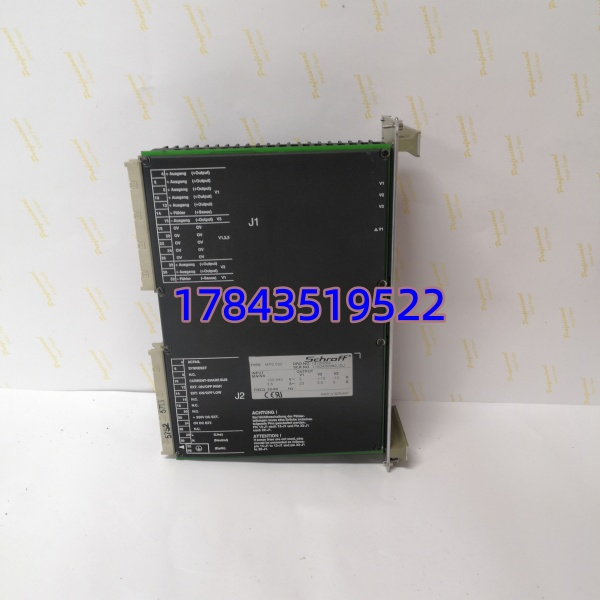

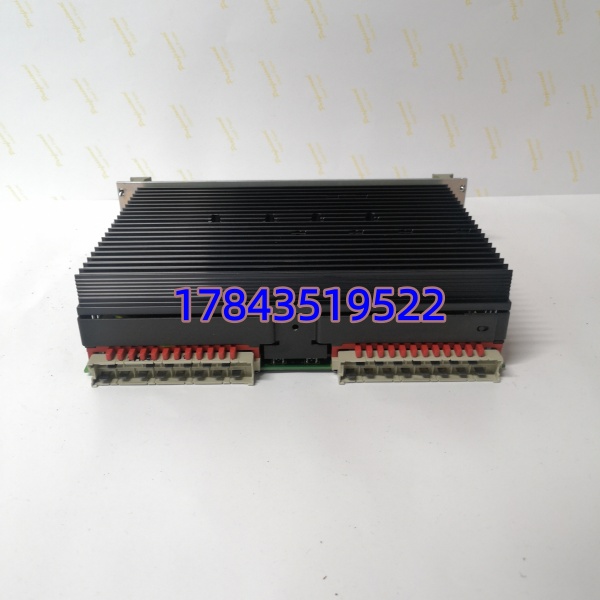

SCHROFF MPS022 是专门为 VME64 和 CompactPCI 机箱设计的 6U 插件式电源模块，不是普通桌面开关电源——它插进机箱电源仓直接对背板供 +5V/+12V/-12V，前面板有 Power/ Fail LED，背后通过机箱汇流排分配到各槽位。大多数老 VME 系统（如 MVME5100/5500 机架、老 HP/Agilent 测试台）指定用这个系列，因为输出电压组合、连接器脚位和机箱导轨都是 SCHROFF 私有/半私有标准，乱换第三方容易尺寸不合或背板供电异常。
坦白讲，这模块在现场最大的问题是”看着亮其实输出已漂移”。+5V 主路电容老化后纹波变大，会导致 VME CPU 卡随机复位——这种软故障最难查。我一般建议五年以上机龄直接做预防性更换或至少每年量一次 +5V 空载/带载电压。停产后的 MPS022 买二手一定要求上电带载测试截图，光看灯亮不够。
应用场景与行业案例
VME 机箱突然报”CPU 卡无法启动”或”随机复位”，量背板 +5V 跌到 4.75V 以下——多半是这货不行了。老装置一停，整条产线或试验台趴窝，换整机不现实，一块匹配的 MPS022 就能续命。
典型场景：
- 国防/航电 VME 测试台：老 HP/Agilent VME 机箱配 SCHROFF 骨架，MPS022 供 MVME 处理器卡和数字化仪，要求 +5V 严格 4.90～5.10V 防采集卡误触发。
- 电力/水利 RTU 老站：户外 VME 控制柜运行 15～20 年， 自然老化后引起通信中断，换件保留原机箱不做改造。
- 半导体 ATE 老化台：CompactPCI 机箱 N+1 冗余配置，一块 失效后热备自动接管，换下送修/换新。
- 科研院所核物理/粒子探测阵列：多 VME 机箱集群，统一用 便于备件池化管理。
真实案例：华东某水利枢纽 RTU 站，VME 机箱里跑 MVME2600，连续三天每天凌晨 2 点左右通信中断重启。现场兄弟换了 CPU 卡、重刷 EEPROM 没用。我去量背板 +5V——空载 5.02V，一带载（插回 CPU 卡）掉到 4.68V，刚好踩 MVME 复位门槛。拆出 发现生产日期 1999 年，电解电容鼓包。库房翻到一块测试好的二手 换上，+5V 带载稳在 4.96V，再没出过问题。老师傅说”电源这东西不坏则已，一坏就是玄学，以后五年必检”。
