描述
产品详情

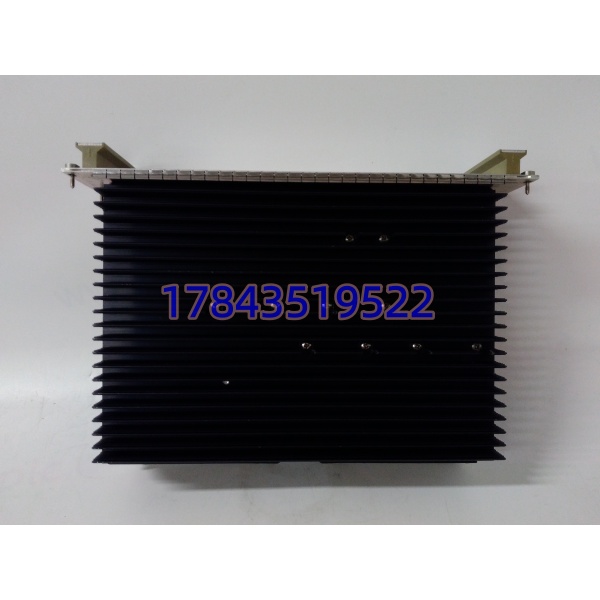

· 型号：MPS022 13100203（13100-203）
· 品牌：SCHROFF / nVent
· 系列：MPS 系列 VMEbus 电源模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 输入电压 | 90-264 VAC（47-63 Hz），或 130-350 VDC 宽范围 |
| 功率因数 | 主动 PFC，≥0.95 |
| 输出 1 | +5 VDC @ 25-28 A（125-140 W），VME 逻辑主电 |
| 输出 2 | +12 VDC @ 6-7 A（约 72 W），通信/IO 前端 |
| 输出 3 | -12 VDC @ 2-3 A（约 24-36 W），模拟/串口辅助 |
| 总功率 | 224 W 额定（资料标 220-224 W） |
| 纹波噪声 | <10 mVpp（典型） |
| 总线信号 | 支持 VMEbus 的 SYSRESET、ACFAIL、Power OK 时序 |
| 冗余 | 内置解耦二极管，多模块并联无源均流，支持热插拔（机架允许时） |

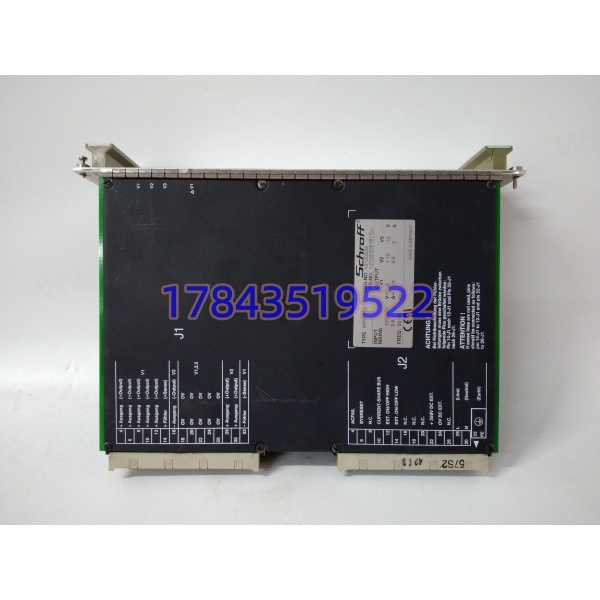

| 背板接口 | 2× H15 M 连接器（符合 VME 电源脚位） |
| 机械 | 6U 高（233.35 mm）、12HP 宽（约 60 mm）、深 171.93 mm（PCB 160 mm），带前面板把手 |
| 防呆 | 配编码条（key strip），插错槽位物理挡住 |
| 保护 | 过压钳位、过流限流、短路自恢复、OTP |

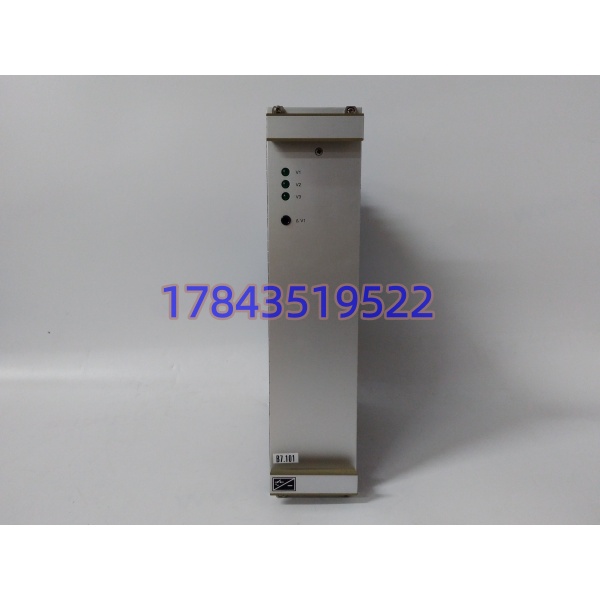

| 指示 | 前面板 Power OK LED |
| 环境 | 0-60℃ 运行（部分资料 -20~60℃），存 -40~85℃，IP20 板级 |
| 认证 | CE / UL / CSA，EMC 指令，IEC 60068 振动冲击 |
| 生命周期 | 原厂 Obsolete，市面 NOS/拆机/翻新为主 |
产品介绍
MPS022 13100203 是 SCHROFF 给自家 VME 机箱（如 MICROCOMPACT、VME64 架）配的”标准动力心脏”。VME 板卡不吃 220 VAC，全靠这种 6U 电源把市电转成 +5 V 大电流逻辑电和 ±12 V 辅助电，再经 H15 背板连接器分发。它和随便一个 ATX 开关电源的区别有三：一是带 VME 总线信号（ACFAIL 在掉电时提前 N 毫秒通知 CPU 存状态，SYSRESET 时序由电源配合释放）；二是前面板带把手+编码条，闭眼插不会插错槽；三是并联冗余时解耦二极管+无源均流母线让两片电源”你退我上”不抢电。和 CompactPCI 电源比，MPS022 走 VME 的 H15 脚位不是 CPCI 的 2mm 针座，物理不互换——SCHROFF 自己另有 CPCI 电源型号，别看都是 6U 绿板就以为通用。
在现场它解决的是”老 VME 工控机（汽轮机 TSI 前置处理架、通信协议转换架、军工嵌入式机箱）电源老化掉电”的备件问题。很多 1998-2012 年上的电厂汽机 VME 采集架、轨交信号 VME 机箱、舰载通信架，BOM 里写 MPS022 13100203，原厂早 EOL，只能找 NOS 或拆机。换件最忌两点：一是把 13100203 和 13100-203 当两种东西（同一件号两种写法，不是版本差）；二是忽略编码条——老机架电源槽有机械 keying，新模块编码条没按原架切，插不进去别硬敲。
应用场景与行业案例
我在现场遇到过最误事的就是”采购按 MPS022 搜到 CPCI 电源下单”：业主电厂汽机 VME 采集架（SCHROFF 机箱）电源坏，采购按”MPS022″搜到一张 SCHROFF 自家 CPCI 电源板（同叫 但后缀不同、H15 变 2mm 针座），到货插不进 VME 槽。最后按 13100203 全号从代理调，H15 对 H15 一次到位。
典型场景：
- 电厂汽机 TSI/VME 前置架：SCHROFF VME 机箱里 CPU 卡+采集卡吃 +5 V/25 A， 单模块扛全架，冗余配置时两片并联。
- 通信协议转换架：电力调度前端 VME 机箱跑 61850 转 Modbus，±12 V 给串口卡和光端机辅助电。
- 军工/航天地面设备：VME 嵌入式仿真机箱，宽温版 扛 -20℃ 冷启动。
- 备件池：老 BOM” 13100203″采购发成 13100403（同系更高功率）或 CPCI 版 （脚位不对），插上去 H15 对不上。
- 改造：VME 升 CPCI Serial 或 ATCA， 随架淘汰，但老架延寿期只换同订货号。
真实案例：
前年清明，东北某电厂汽机电子间 VME 采集架报”ACFAIL 闪、CPU 卡冷启”，拆架看 13100203 前面板 Power OK 灯微闪，+5 V 空载 5.01 V、带载 20 A 跌到 4.82 V（老化 ESR 涨）。手头有块 NOS 同订货号 13100203（带原厂封袋、编码条未切），先断机架 220 VAC 输入、等风扇停转电容放电、松前面板螺钉、拉把手滑出旧电源、新电源按原架编码条位置切 key strip、滑入、紧螺钉、恢复 220 VAC，CPU 卡走正常上电时序，采集架恢复扫描。事后记死： 换件前先拍①H15 连接器针脚有无烧痕 ②编码条（key strip）在原架的安装位置 ③+5 V 带载压降——电源虽”傻”，但编码条切错位置会插不进槽，硬敲会弯 H15 针。
