描述
产品详情

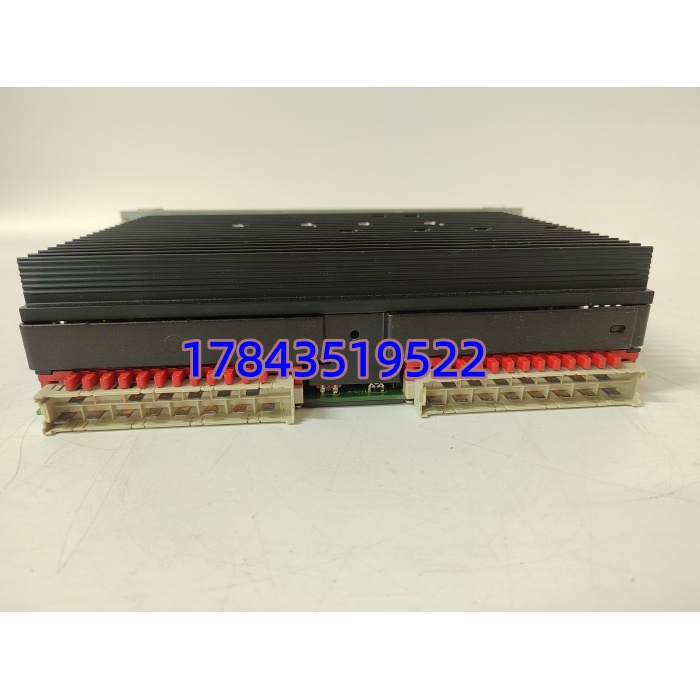

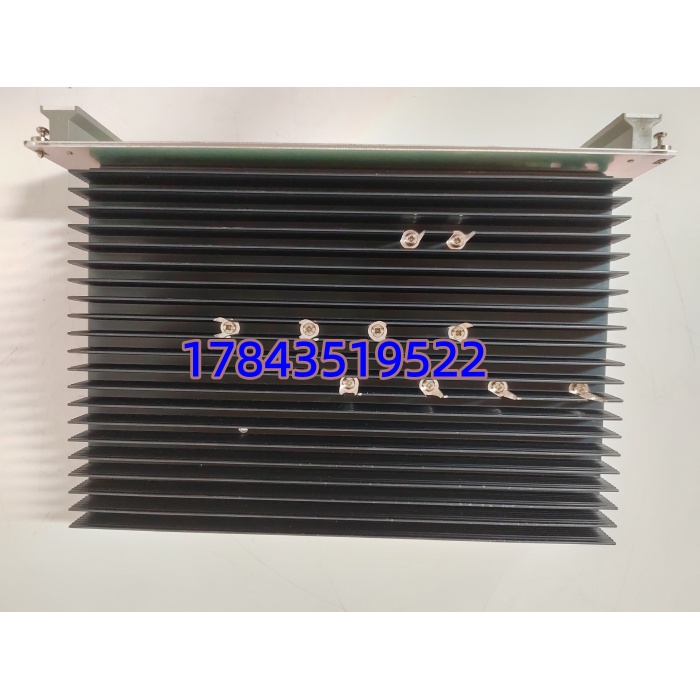

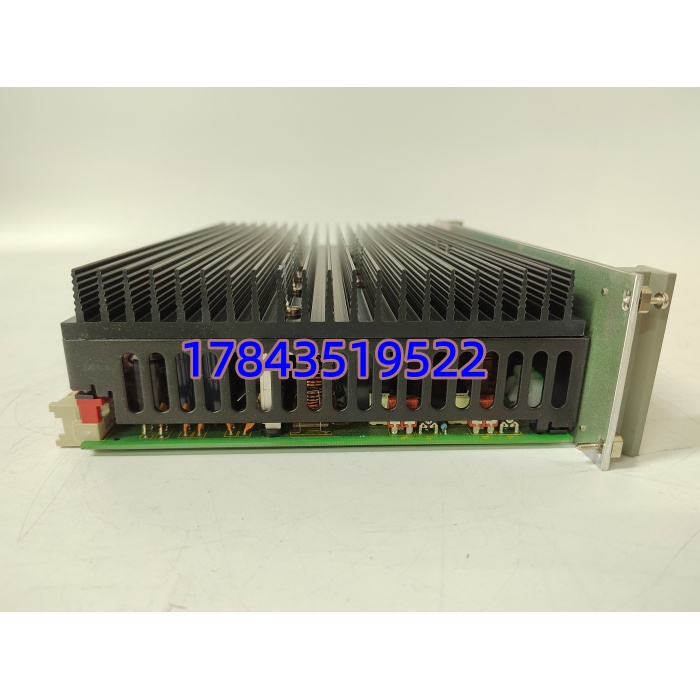

· 型号：MPS022（部件号 13100-203）
· 品牌：SCHROFF（nVent SCHROFF）
· 系列：Schroff MPS (Modular Power Supply) Series — VME / Eurocard Subrack System Power Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Schroff GmbH / nVent (原 Pentair Electronics Protection) |
| 型号标记 | MPS022（常见铭牌印 “MPS-022” 或 “MPS022″） |
| 完整 Part No. | 13100-203（部分文档记为 13100-203 = MPS022 + 特定输出配置及线缆 Kit） |
| 模块类型 | Switch Mode Power Supply Unit for Schroff VME / cPCI / Instrumentation Subracks |
| AC 输入电压 | 88 – 264 V AC（宽范围），47–63 Hz，典型单相 L/N/PE |
| 输入电流（满载） | ≈3.0 A rms @ 115VAC / ≈1.5 A rms @ 230VAC |
| 典型直流输出 (13100-203 常见配置) | +5V @ 15 A / +12V @ 8 A / -12V @ 2 A / +3.3V @ 10 A（总连续功率 ≈200–250W 依具体版本，以铭牌贴纸为准） |
| 输出可调范围 | +5V ±5% 微调（多圈电位器），其它路通常固定 |
| 纹gle & noise | <50mV pk-pk（典型 @ +5V 满载） |
| 保持时间 | >16 ms @ 全载（典型） |
| 保护功能 | OVP（各路）、OCP、OTP、短路 hiccup mode 自恢复 |
| 系统监控 / Alarm | Power Good (PG) 信号、DC OK 继电器干接点（常开/常闭可选）、风扇 fail 输入、机箱 temp 传感器接口（依机箱配置） |
| 状态指示 | 前面板 PWR LED（绿—AC OK / 输出 OK）， sometimes ALM LED（红—fault） |
| 冷却 | 自带温控 12V/24V 风扇（依机箱风道），Alarm 可报 fan fail |
| 安装方式 | 插入 Schroff 机箱专用 PSU 插槽 / 托盘（非 DIN 轨），通过机箱背板或配套线束供各槽位 |
| 工作温度 | 0℃ ～ +50℃（机柜内强制风冷），部分工业版 -10～+60℃ 需确认铭牌 |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–90% RH，非冷凝 |
| 尺寸（参考） | 约 127×83×254 mm（深×宽×高，依 MPS 模块标准 ~3U 高 × 深 250mm 变种） |
| 重量 | ≈1.8–2.2 kg |
| 认证 | IEC 60950-1 / EN 60950 / UL 1950 / CSA C22.2 No.950；CE；FCC Class A / EN 55022 Class A |
| MTBF | >100,000 h @ 40℃（MIL-HDBK-217F 计算，以原厂 datasheet 为准） |
产品介绍
在某老旧 300MW 机组保护屏柜（ABB/Alstom Micom + Motorola MVME VME 机箱）碰过：Schroff MPS022 (13100-203) 运行 18 年后主滤波电容 ESR 升高致 +5V 纹波超标——SBC 偶发 Watchdog Reset 但无任何 PSU 报警 LED（老版 Alarm 阈值宽），最终趁大修整体更换。因建厂 MRO 只列了 VME CPU 卡和 I/O 未列机箱电源，等欧线 NOS 调货 9 工作日。这东西故障率不算高（电解电容 12–15 年典型寿命），但它是整箱 VME/CompactPCI 电子设备的唯一供电入口——挂了整柜保护屏/测试台全断电，从库存经理视角属 A 类 Legacy 关键点：原厂部分区域 EOL，新件靠 NOS 与测好拆机，不囤货等坏再找基本是赌停机时间。
目前 Schroff 老 系列部分区域 EOL / Limited，13100-203 新原包少见，主要靠专营 Schroff / VME 机箱 Legacy 渠道 NOS 及测好拆机。建议仍运行含此 PSU 装置（保护屏 VME 机箱/老测试台）按 A 类每同类机箱备 1 件经老化测试拆机或封存 NOS（同 Part No. 13100-203 完全匹配），若为单屏无冗余关键保护按 Last-Time-Buy 评估囤 2 件（1 NOS + 1 测好）。
应用场景与库存策略
故障 = VME/CPCI 机箱全槽掉电——保护屏通信/逻辑全停或测试台瘫痪，通常无热备切换。
- — 保护屏供电心脏，非它不可 → 建议按 A 类每屏备 1 件冷备（同 13100-203 Part No. 及输出电压标称一致），多屏同种配置可全厂池化共享 1 件但要求物流恢复 < 允许停机窗口。
- 工业 R&D 测试台/计量柜（Schroff cPCI/VME 机箱） — 非安全级但停线影响校准/试验 → 若为单台建议 B→A 类留 1 件，多台相同机箱可 2～3 台共享周转。
- 已换用新代 Schroff eCool / 第三方 DIN 电源或整机换新机箱的装置 — 旧 呆滞只做内部调拨或二手回流。
- 改造/大修项目 — 拆前拍照记录完整铭牌（含 13100-203 及输出电流值 +5V/12V/-12V/3.3V）；新备件到货必须做：① 空载测四路电压及 PG 信号；② 确认风扇转向及 Alarm 干接点动作；③ 再接入背板——别跳过此步直接上电老 VME 板。
真实案例：南方某 2×300MW 燃煤电厂 #2 机发变组保护屏采用 Alstom Micom + VME 机箱（Schroff 6U 机箱配 13100-203）。运行第 16 年雷雨季市电晃电后屏内 SBC 反复 Watchdog Reset——复位后可短时正常，最终查出 PSU +5V 纹波由正常 30mV pk-pk 升至 180mV（电容老化），PG 信号虽仍断言但 SBC 对纹波敏感触发 WD。因 MBO 未列机箱电源（”开关电源通用件” 误区），联系专营 Legacy 商欧洲 NOS 需清关 11 工作日。期间保护屏降为本地监视模式加密巡检。事后该厂将 13100-203（要求完全相同 Part No. 及输出电压标称）列入 A 类必保清单按每同类 VME 屏 1 件+全厂共享 1 件采购封存，并要求五年做一次 PSU 电容外观及纹波抽检（或按计划更换）。
