描述
产品详情

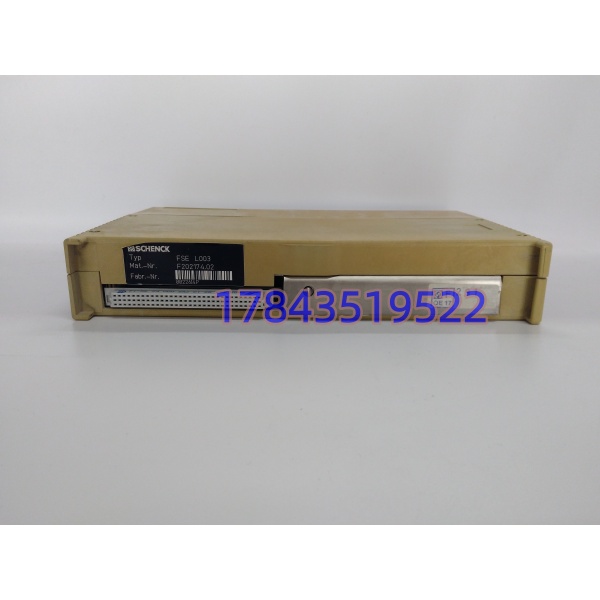

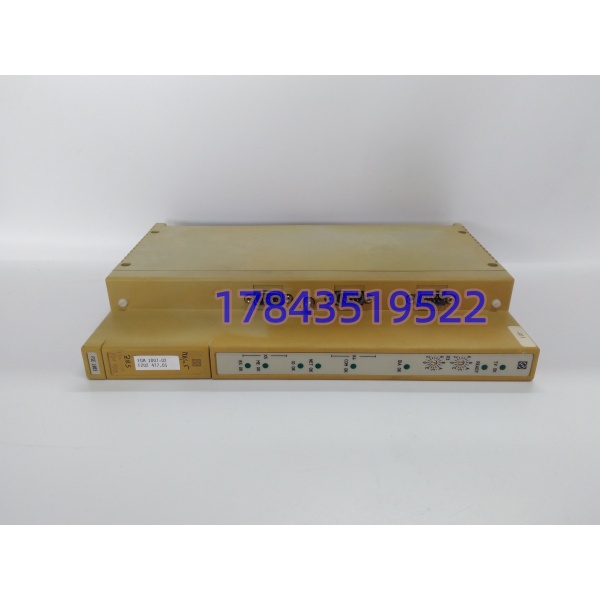

· 型号：FSEL003
· 部件号：F202174.02
· 品牌：Schenck Process
技术参数
- 模块标识：FSEL003（关联图纸/部件号 F202174.02）
- 产品定位：Schenck FS 系列电子负荷模块 / 测力系统功能卡（用于 DISOCONT / INTECONT 等系统）
- 测量对象：拉力、压力、扭矩、重量（视系统配置与传感器类型）
- 输入信号：称重传感器 mV/V 差分输入（常见 2–6 线制，具体以原厂接线图为准）
- 输出信号：4–20mA、0–10V 模拟量 或 数字通讯（依硬件版本，常见 RS-485 / Schenck 专用总线）
- 测量范围：依配套传感器而定（公开资料常见 0–5000N 等区间，请以原厂手册为准）
- 精度等级：约 ±0.5% FS（现场实测发现温漂和屏蔽接地影响很大，需定期标定）
- 供电要求：24V DC（典型 ±10%，内部 DC/DC 隔离）
- 通讯协议：Schenck 专用协议 / Modbus RTU（部分版本支持，严格来说需核对固件）
- 工作温度：-20℃ ~ +60℃（存储 -40℃ ~ +85℃）
- 防护等级：IP65 或 IP67（依封装，机柜内模块通常偏低，现场传感器端偏高）
- 安装方式：35mm DIN 导轨 或 机柜背板螺钉固定（依具体载板形态）
- 隔离电压：信号与电源间约 1kV–2.5kV DC（依设计，防地环路干扰）
- 认证标准：CE、相关工业称重/过程控制合规（具体以出货 COC 为准）
产品介绍
从配料车间皮带称突然“飘零”的头疼场景来看，90% 不是传感器烂了，是这中间的 FSEL003 模块温漂或固件死锁。它作为 Schenck 测力链条里的信号调理与接口中枢，一头吃称重传感器的微弱 mV 信号，一头吐给上层 DISOCONT 处理器或 DCS。在某个水泥磨配料改造项目里碰到过，原柜用的老 FSEL 系列模块受潮氧化，零点漂移每天涨 0.3%，换这块带 F202174.02 图纸号的板子后，重新走了一遍 Schenck 的 CAL 标定流程，精度回弹到 ±0.5% 以内，没动上层配方。
核心商业价值是 原厂闭环兼容性——Schenck 的标定算法（线性化、温度补偿、角差修正）是写在模块底层和主机联动里的，随便拿通用变送器替，系数对不上，法定计量过不了。但得泼冷水：它不适合新项目的开放架构选型，现在 Schenck 新线多推 INTECONT Plus 或数字化总线，FSEL003 属于过渡/存量备件。严格来说，它只在固件与主机版本匹配（如特定 DISOCONT 版本）时能跑满诊断功能，跨大版本可能只认裸数据不认诊断位，采购必须让供方拍清楚前盖的 F202174.02 与 Ser/Rev 标，别光听型号。
替换与升级建议
✅ 直接替换
- Schenck FSEL003 同部件号 F202174.02（同 Rev/Ser）：物理尺寸、接插件、固件一致，拔插后重做零点标定即可，无代码改动成本。注意记录原跳线（如有）和量程标定参数。
- FSEL003 不同批次但部件号完全一致（供方出具兼容性承诺）：现场实测多数能直替，建议上电后进服务菜单核对软件版本号是否一致。
⚠️ 软件兼容（需改配置）
- 老款 FSEL 系列早期版本（如 FSEL001/002）：硬件接口近似，但标定菜单结构和滤波参数不同。替换后需在 Schenck 服务终端重输传感器灵敏度（mV/V）、量程、分度值，改动约 0.5–1 人天（含标定停机）。
- 通用第三方称重变送器（如 HBM、Mettler 4–20mA 输出）：信号能接 DCS，但 Schenck 专用诊断（如角位故障、温度模型）丢失，需在 DCS 侧重写标定量程与报警，且法定计量需重检，成本高。
❌ 硬件不兼容
- 通用 PLC 模拟输入卡（如 1756-IF16、6ES7 331）：无微弱 mV 称重桥源激励与专用 6 线补偿，硬接会烧传感器或精度崩塌，绝对禁止替代。
- 非 Schenck 总线通讯卡：物理接头与协议（Schenck 专用 vs Profibus/Modbus）不通用，只能依赖库存找正确 或原厂升级套件（DISOCONT 整机换）。
