描述
产品详情

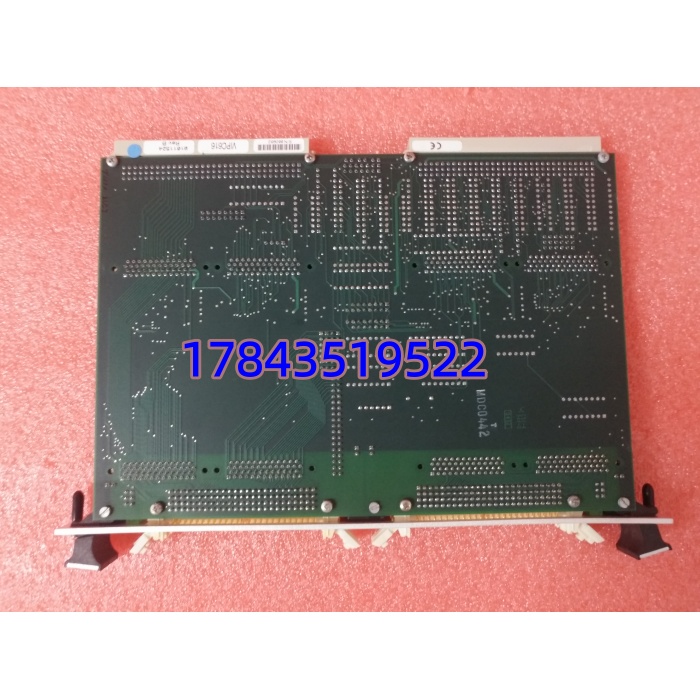

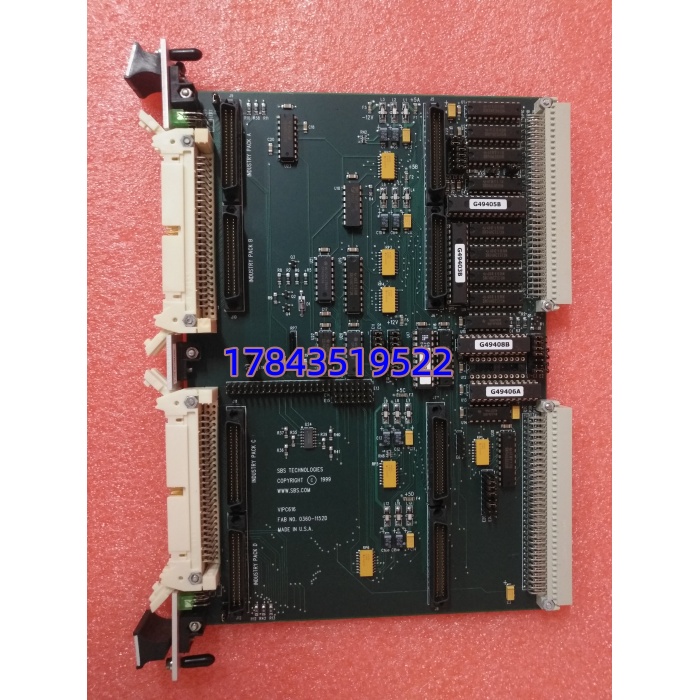

· 型号：VIPC616（板级标识/订单代码 91611524）
· 品牌：SBS Technologies（现 GE / Abaco Systems Legacy）
· 系列：SBS VME-IP-Carrier — VME64x to PMC Host Adapter
规格参数
- 产品类型：VMEbus PMC Carrier Board（IP Carrier / Bridge），无独立 CPU——属无源载板
- 模块型号：VIPC616（常见后缀定义 Conformal Coating / Temperature Range，如 VIPC616-001 etc.）
- 板级标识 / P/N：91611524（印于 PCB 或标签，用于追溯）
- 适用系统：VMEbus 6U 机架（VME64 / VME64x 扩展），兼容 VME 规范 ANSI/VITA 1.x
- PMC 插槽数：通常 1× PMC Site（部分 VIPC6xx 系列有双 PMC 版 VIPC626——VIPC616 为单 PMC）
- PMC 标准支持：PCI 2.2 / PCI-X 1.0（32-bit / 64-bit @ 33MHz 或 66MHz，依 VME 背板时钟及 PMC 卡能力）
- VME 接口：A16、A24、A32 地址空间可跳线/PLD 配置，DTB Slave（VME 主访问 PMC 寄存器映射）
- 地址映射方式：PMC PCI 空间映射到 VME Axx 窗口（可配 Base Address via DIP switch 或 PROM）
- 仲裁 / DMA：通过 VME bus arbiter；部分版本支持 VME DMA to/from PMC（依 FPGA 配置）
- 状态指示：前面板 / 板载 LED（通常 PWR / STATUS / PMC Active，依版本）
- JTAG 链：PMC JTAG 直通至 VME P2 或前面板 header（用于在线编程 PMC 卡 CPLD/FPGA）
- 配套 PMC 示例：PMC-GbE（如 SBS PMC-664）、PMC-Serial（PMC-232）、PMC-AD/DA——VIPC616 本身不提供功能，只提供物理+电气载体
- 供电要求：背板 +5V（逻辑）、±12V（给 PMC 卡若需），典型自身功耗 <3W（不含 PMC 卡）
- 工作温度：0℃ ～ +55/60℃（工业级，部分 Conformal Coat 宽温版 -40～+85℃ 依批次）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%–95% RH，非冷凝
- 尺寸：标准 6U VME Eurocard — 160 mm(H) × 233.35 mm(D) × ~20 mm(W)，单槽
- 安规/标准：符合 VMEbus ANSI/VITA 1.x、PMC(PMC.2) per IEEE 1386.1、PCI 2.2；CE
- 安装方式：插入 VME 6U 机架任意通用槽（非 Slot 1 专用，但可位于任意用户槽）
产品介绍
在某个航电试验台碰过——VME 机箱里 载一块 PMC-GbE 做试验网络网关，运行十年某天 VME 扫 A24 窗口报 “Address Error：No ACK”——不是 PMC 卡坏而是载板 PLX 桥芯片热老化致 PCI 仲裁偶尔挂死。这东西本质是无源偏有源（含 PCI-VME 映射逻辑）的”转接桥”：它不给功能，只让 VME 主 CPU 摸得到 PMC 卡的 PCI 配置空间。故障模式隐蔽——VME 侧看是超时而非模块 Missing，容易被误判为 PMC 子卡问题白耗两小时。
原厂（Abaco）将 SBS 老代 VME-IP-Carrier 归入 Legacy/EOL，新设计推 XMC/PMC 载板新代或 cPCI/VPX 架构，在役 VME 系统躲不开。市面流通多为欧美 NOS 及拆机测好，采购必要求插原 VME 机架读 Base Address 识别通过 + 插匹配 PMC 卡（或 PMC 测试卡）PCI Enumeration 成功截图，并核对 DIP switch 地址与原配置一致。按 ABC 分类——若载 PMC-GbE 做试验台网络/数据采集网关归入 A 类，建议每 VME 机箱或每 2–3 面同类机架备 1 件 Buffer Stock；纯非关键扩展可 B 类厂级共享。TCO 算一次试验台失去 PMC 功能导致试验中止/数据采集中断的重标定成本。
应用场景与库存策略
故障征兆：插 PMC 功能卡后 VME 软件报 PCI Enumeration Fail / “No PMC Responding”、Base Address 窗口读回 0xFFFF/超时、前面板 STATUS LED 不亮而相邻 VME 槽位卡正常（说明背板 OK）。
- → 若单载板唯一且无冗余→建议每 VME 机箱备 1 件冷备（Cold Spare），入库核对原完整型号 + DIP Address 设置标签 + 是否需 Conformal Coating，每 2 年抽检插机架读 ID 寄存器验证。
- 核电/科研 老线 VME 架构 数据获取系统（带 PMC-AD/DA）→ 若计划 VME→PXI/cPCI 迁移可只备 1 件过渡，余预算投入新架构改造（注意新平台需重新开发 PMC 驱动及 VME 映射层）。
- 二手/翻新件验收→ 索要：① 序列号及 PCB 标签微距照（ + 91611524 + 选项码）② 插原 VME 机架读 Base Address 窗口 ACK 正常 + 插 PMC 测试卡（或原 PMC 卡）PCI Enumeration 成功截图 ③ DIP switch 设置与原系统记录一致，拒收金手指严重氧化或桥芯片过热痕迹件。
- 注意： 为单 PMC 槽——若原系统用双 PMC 版(VIPC626) 不可单槽替补（会少一个 PMC 功能），必须核对现网实物。
真实案例：某航发试车台 VME 机箱 载 PMC-GbE（SBS PMC-664）做试车网络与数采网关，运行八年某次夏检除尘后上电 STATUS LED 不亮——载板 PCI-VME 桥芯片热老化致仲裁挂死，VME 主 CPU 报 PCI Enum Fail。库房无同 DIP 设置备件原厂 EOL，从渠道调 NOS 等了 10 天期间试车台降级用直连笔记本采集损失约一周试车次。事后按 ABC 归入 A 类——向可靠渠道签 2 件同 （记录原 DIP Address 设置）冷备入库（其中 1 件做年度插 VME 机架读 Base Address 窗口验证），另推动关键试验台按节点盘点 PMC 载板。后来另一套风洞数采同型载板遇静电损坏，拆封冷备 20 分钟恢复 PMC-GbE 网关功能。
