描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 制造商 | Saia-Burgess Controls AG（瑞士），现属 Honeywell/Schneider Saia PCD 产品线 |
| 产品型号 | PCD2.M110 |
| CPU 处理器 | Motorola 68000 系列 32 位 RISC，典型 18~25 MHz |
| 程序存储器 | 512 KB Flash（掉电保持，无需电池保存程序） |
| 数据存储器 | 128 KB SRAM（可选电池或超级电容保持） |
| 本机 I/O | 无内置 DI/DO/AI/AO，通过背板扩展 PCD2 I/O 模块，最大支持约 128~256 点 |
| 通讯接口 | 1× RS-232（PGU 编程口），1× RS-485（S-Bus / Modbus RTU），可选插通信扩展卡 |
| 扩展槽 | 支持插入 PCD2 系列 I/O 模块及通讯模块（A1/A2/C 插槽） |
| 供电电压 | 24 VDC（±20%，典型 18~30 VDC） |
| 典型功耗 | 约 3~5 W（不含扩展 I/O 模块） |
| 编程软件 | Saia PG5（建议 PG5 1.xx~2.0.x；新版 PG5 2.3+ 部分新功能不支持，需注意） |
| 编程语言 | IEC 61131-3：LD、FBD、ST、IL、SFC |
| 安装方式 | 35 mm DIN 导轨安装，插入 PCD2 机架背板 |
| 工作环境 | 0~+55°C，5%~95% RH 非凝露，IP20 |
| 认证 | CE、UL、cUL、IEC 61131-2、EN 61000-6-2 |
产品深度介绍

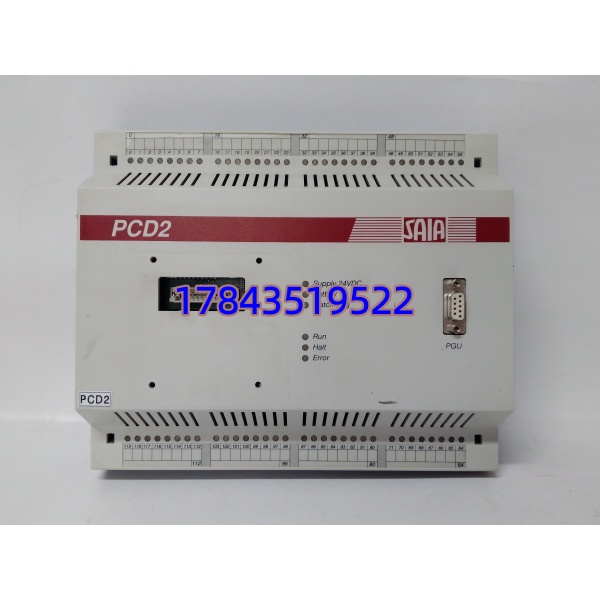

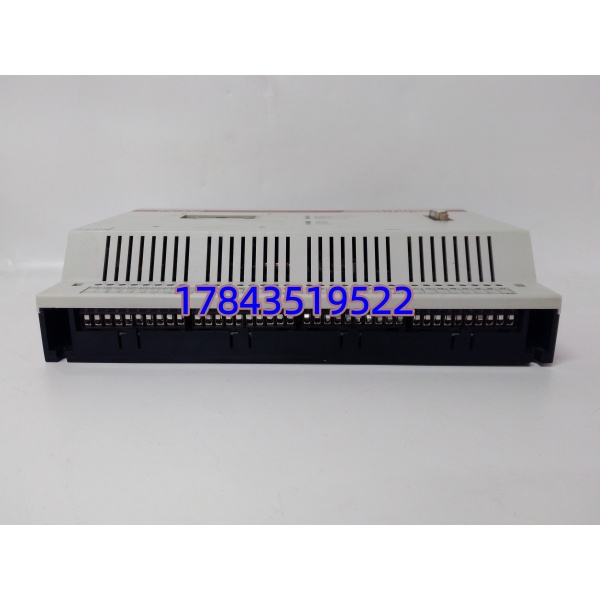

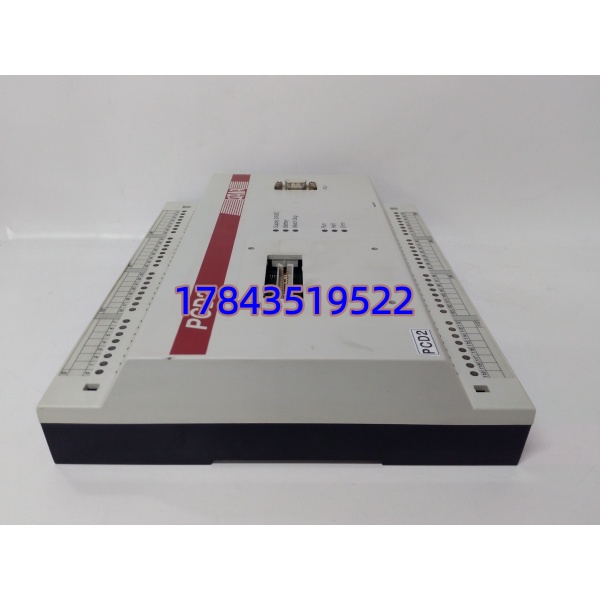

Saia PCD2.M110 是 PCD2 紧凑型 PLC 平台的入门级 CPU 模块，处于控制系统的逻辑中枢位置，通过背板总线驱动扩展的数字量/模拟量 I/O 模块，并通过 RS-485 跑 Modbus RTU 或 Saia S-Bus 挂入 BAS/SCADA 网络。典型用在楼宇 HVAC 分区控制、小型水处理泵站、包装机局部时序控制等对成本敏感但要求长期稳定运行的场合。
这块 CPU 采用 32 位处理器，512 KB Flash 程序空间对大多数中小型逻辑绰绰有余，程序靠 Flash 保持不需电池备份——这点比老式需锂电池保程序的 PLC 省心。标配 RS-232 编程口 + RS-485 现场总线口，如需 Profibus DP 或以太网需加插扩展通讯卡。扫描周期对布尔指令约 0.2 µs 级，满足一般顺序控制和 PID 调节需求。对于仍跑着 老系统的工厂，它是维持产线运转的关键停产替换件。
SOP 质量控制透明化
我们按工控备件严苛品控流程处理每片 .M110：
1. 入库验收检测
- 来源追溯：核验原厂标签、序列号及拆机出处记录。
- 防伪识别：核对模块正面镭射码、PCB 版号及原厂丝印字体，排除拼装仿品。
- 外观检查：检查针脚/背板连接器无氧化发黑、外壳无开裂变形、无第三方维修补焊痕迹。
- 附件核对：随货附原装塑料保护盖（如有），无丢失件。
2. 上机功能真机测试（Live Test）
- 测试环境：搭建 Saia 原厂机架 + .W500 电源 + .K110（或同类 DI/DO 扩展模块），PG5 编程软件联机。
- 测试内容：
- 通电自检——观察 PWR/RUN/COM 指示灯状态正常，无 ERR 红灯。
- 通讯测试——RS-232 编程口与 PG5 握手成功，RS-485 口挂 Modbus 主站读写寄存器正常。
- I/O 总线测试——背板识别扩展 I/O 模块，强制输出点动作验证。
- 负载测试——连续带电运行 >24 h，温升正常无死机重启。
- 测试记录：每台附带通电测试记录单（可应要求提供测试照片/视频）。
3. 核心电气参数测试
- 24 VDC 供电回路压降及电流抽检正常。
- 背板总线接触阻抗检查，排除虚焊导致的间歇性通讯中断。
4. 固件与程序验证
- 读取并记录当前固件/OS 版本号（.M110 通常固化在 Flash，记录 OS 标识供核对 PG5 兼容性）。
- DIP 开关/跳线设置微距拍照留档。
5. 最终质检与防护包装
- 资深质检签字确认，套工业防静电袋，气泡膜 + 加厚纸箱发货。
- 贴附 QC Passed 标签（含检验日期）。
- 支持视频验货，可提供多角度通电照片供技术审核。
通过上述严苛真机挂网测试，排除早期失效风险，确保发货模块功能完全正常。不保证适用于所有 PG5 新版本工程，升级前请确认兼容性。
