描述
产品详情

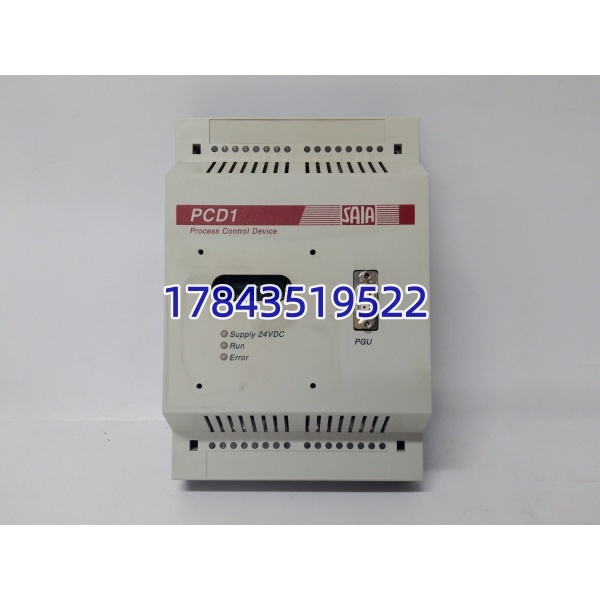

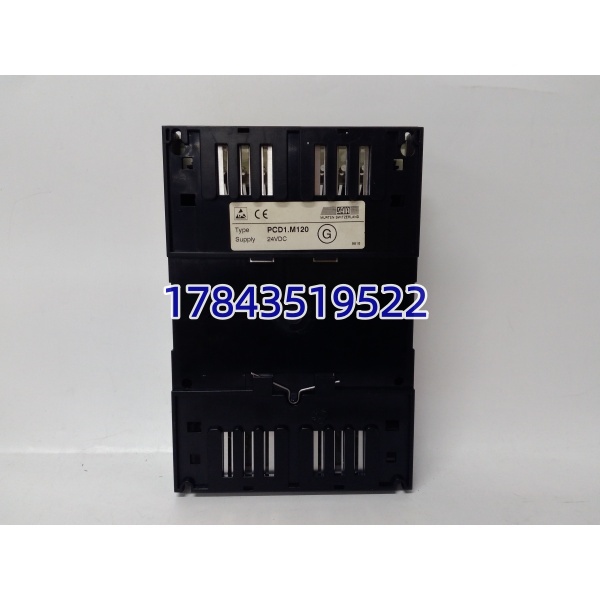

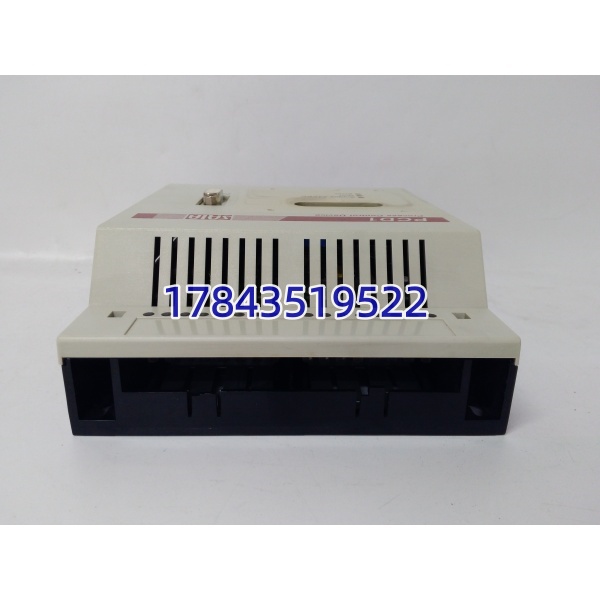

· 型号：PCD1.M120（Saia PCD1 CPU Module with integrated I/O）
· 品牌：Saia-Burgess Electronics（现 Hager Group，原 Schneider Electric Building Automation）
· 系列：Saia PCD Series — PCD1 Compact PLC / DDC Controller
规格参数
- 模块名称：PCD1.M120 Compact CPU with integrated Digital I/O
- Saia Order Code：PCD1.M120（常见后缀 -A / -B / -C 表示电源/固件/通信选项，以铭牌为准；部分区域写 SALA PCD1.M120）
- 适用系统：Saia 系列紧凑型 PLC/DDC，编程软件 PG5 (SBC / FBox)
- 处理器：32-bit RISC / MIPS 工业微控制器（依 Rev），带 RTC & Watchdog
- 用户程序内存：典型 128 KB～512 KB（Flash 存储程序+符号+FBox 库，掉电不丢）
- 数据/保持内存：带电池后备或超级电容保持定时器/计数器/保持寄存器（部分版本无电池仅靠 EEPROM 保持选定位）
- 集成本地 I/O（典型 .M120）：
- 数字量输入：16 × 24 V DC（Type 1/3 sink/source 可组态），滤波可设，部分通道可作高速计数(≤10kHz)
- 数字量输出：12 × Relay NO (250V AC/5A) 或 Transistor (0.5A 24V DC PNP/NPN 依版本)——需核对您实物是继电器还是晶体管版
- I/O 扩展：可通过 local bus 扩展最多若干 I/O 模块（.DI32x / .DO16Rx 等），或经 EtherNet / S-Bus 连 PCD2/PCD3 做分布式
- 通信端口：
- 1 × Ethernet 10/100Base-TX RJ45（支持 S-Bus over TCP/IP、Modbus TCP Server/Client、Web server）
- 1 × PGU (Programmer / User) Combo Port：可配 RS-232（PG5 编程）或 RS-485（S-Bus 子网），DB9 或 Mini-USB 依版本
- 可选 2nd RS-485 经扩展板（.CP50 等）
- 编程软件：Saia PG5 (v2.x)，含 SBC (Structured Text/IL/LD/FBD)、FBox Library、Web-Editor
- 状态指示：PWR（电源）、RUN/STOP、COM（Eth活动）、ERR、I/O 状态 LED per point（常见分组 LED）
- 供电：24 V DC (±20%) 通过端子或背板，典型功耗 5~10 W（含 DI/DO 吸合）
- 热插拔：不支持——DIN 导轨安装需断 24V 控制电再拆装
- 安装：35mm DIN 导轨（EN 50022），通常带可插拔端子块
- 工作环境：0～+55℃（控制室/现场箱）｜存储 -20～+70℃｜湿度 5%～95% 非凝露
- 认证：CE、cULus、符合 EN 61131-2/ EN 50155（部分版本）
- 机械：约 110×90×62 mm（宽×高×深，含端子）｜重量 ≈ 0.25 kg
产品介绍
.M120 是 Saia 经典紧凑型 DDC/PLC——欧洲楼宇自动化(BAS)、暖通空调、小型水处理常见它身影。自带 16DI+12DO 省外部 I/O 模块，跑 FBD/LD/ST 逻辑，以太网口原生支持 S-Bus over TCP 及 Modbus TCP，还能做简单 Web HMI（用 PG5 Web Editor 做几页温度/状态监控页面直接嵌在 CPU 里）。坦白说这东西故障率极低，真坏多是电源输入端过压打坏稳压或继电器输出触点熔焊（驱动接触器线圈未加分压/RC 吸收时）。
有一点要注意：Saia . 后缀区分继电器输出 vs 晶体管输出、内存大小、是否带 Web 功能——换件优先买完全相同后缀 P/N（如 .-AA 之类），PG5 工程文件对 HW Version 有校验。程序存 Flash，换板后可用 PG5 连 RS-232/以太网 Upload（若旧板可读）或 Download 原工程重灌。保持寄存器若靠电池/SRAM 需留意——部分 靠 EEPROM 保持选定位，无电池也可保持但需确认你的应用用了哪种 Retain 机制。
应用场景与行业案例
我在现场（更多是楼宇/水厂辅控）见过最典型——空调机房 DDC 柜 . 继电器输出版驱动 3 只新风风阀执行器 + 2 台送/回风风机，运行 8 年后一只 DO 继电器触点粘连致风阀无法关。测 DI 正常确认 CPU 好，只换执行器回路 RC 吸收并做触点检查。真正 CPU 板坏少见，多是外设导致。
典型场景：
- 商业楼宇 HVAC 控制（AHU/PAU/Chiller 辅机）：. 采集温湿度/压差/过滤器报警 DI，控制风阀 DO、风机 DO、加热/冷盘管模拟量（经扩展 AO 或 AO 模块）
- 小型污水泵站/雨水泵房：DI 接液位浮球/泵运行反馈，DO 控制潜污泵启停接触顺控，Eth 上 Modbus TCP 入 SCADA
- 工业辅机（空压站/冷却水塔）监控：集成 DI/DO + S-Bus 联入厂级 PCD3 网络
- ：经网关或直连 Ethernet 送上位 BAS
真实案例：某五星级酒店 AHU 控制柜（Saia . 继电器输出版）夜班 BA 报”Supply Fan Run Feedback Lost”，现场查——CPU RUN 灯绿、DI 点显示浮球/温湿度正常，但 DO 驱动 Supply Fan 接触器线圈那路测得线圈阻值正常却无吸合，测 DO 端无 230V 输出——确认继电器触点未闭合（可能机械卡或触点氧化）。因只单路 DO 故障不影响其他逻辑，白班停机窗口——断 24V/230V 控制电 → 拆 .（记端子排位置）→ 插新件 → PG5 Connect → Download Application (Cold Start) → 核对 Retain 初值 → 恢复供电试机正常。楼控技工说——早知道这 DDC 十几年没坏过，备件该早点申请。
