描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | Reliance Electric 57C430 |
| 制造商 | Reliance Electric（Rockwell Automation Legacy） |
| 模块类型 | AutoMax DCS/PLC 32 通道数字量输入模块（DI） |
| 输入类型 | Sinking（漏型）——现场开关供 +24V，模块 COM 接 0V(DC Common) |
| 输入通道 | 32 路，通常分 4 组 × 8 路，每组共用 COM 端子 |
| 额定电压 | 24 V DC（工作范围 18–30 V DC） |
| ON 阈值 | ≥18 V DC @ 典型 7 mA |
| OFF 阈值 | ≤5 V DC |
| 响应时间 | <3 ms（典型滤波可软件组态） |
| 电气隔离 | 输入 ↔ 背板总线 1500 V AC（光耦隔离）；组间隔离依设计 |
| 诊断 | 每通道独立 LED 状态指示；模块状态 LED（RUN/FLT） |
| 供电方式 | 由 AutoMax 机架背板供电（逻辑侧），现场 24V DC 独立引入 COM |
| 热插拔 | 支持（建议确认现场安全后操作） |
| 工作温度 | 0°C ～ +60°C |
| 存储温度 | -40°C ～ +85°C |
| 湿度 | 5%–95% 非凝露 |
| 安装方式 | 插入 AutoMax 本地或远程 I/O 机架扩展槽 |
| 兼容处理器 | AutoMax CPU 57C410 / 57C411 / 57C412 等 |
| 尺寸 / 重量 | ≈ 140×125×30 mm / ≈0.45 kg |
| 认证 | UL / CSA / CE（依生产批次） |
产品深度介绍

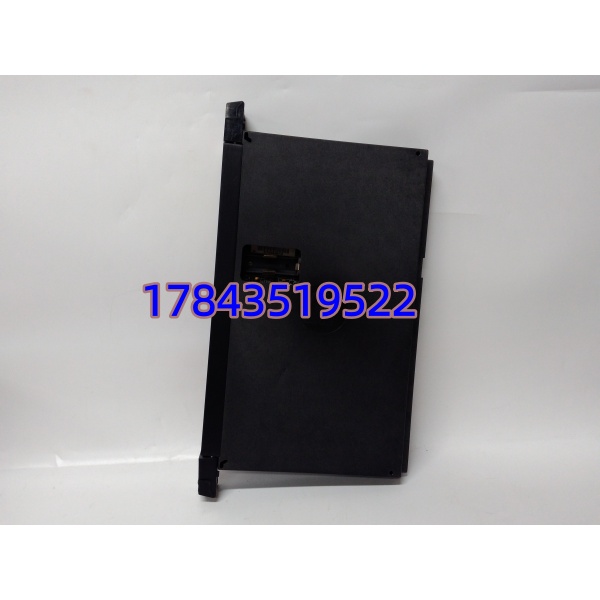

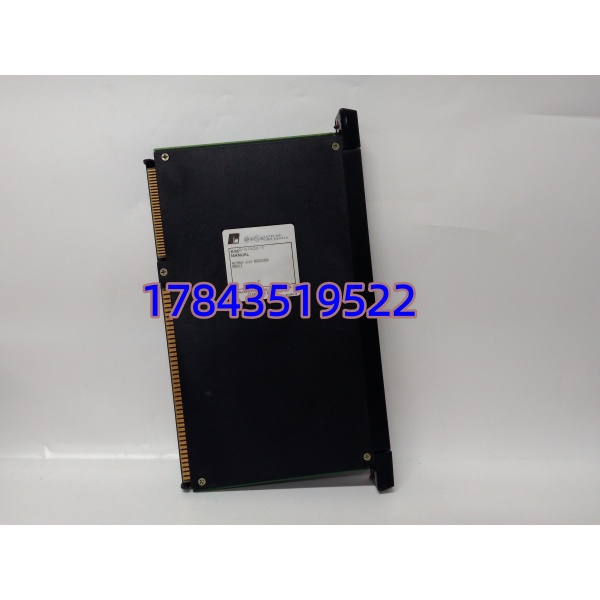

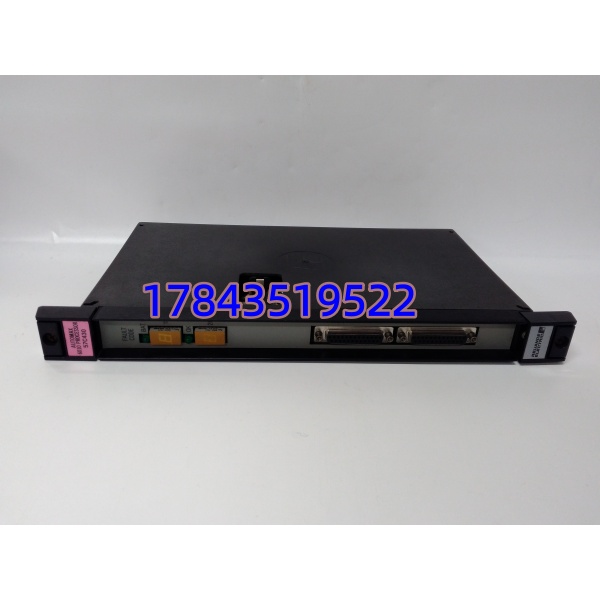

Reliance Electric 57C430 是 AutoMax® 分散控制系统及大型 PLC 架构中的标准 32 路数字量输入模块，用于将现场断路器辅助接点、电机运行信号、限位开关、按钮状态等 24V DC 离散信号采集至 AutoMax 处理器参与逻辑运算与联锁保护。模块内置光耦隔离，抗工业现场干扰能力强，前面板每通道独立 LED 方便查线。
AutoMax 系统常见于仍服役的造纸、冶金、线缆、建材生产线——这些行业设备生命周期长，原厂早已 EOL，57C430 现完全靠库存备件流转。模块支持在线热插拔（处理器冗余或程序允许时），可最大限度缩短维护停机。对仍运行 AutoMax 的老产线而言，它是维持连续生产的必需备件。
应用场景与行业案例
AutoMax 老线的 DI 模块最典型故障是光耦老化——现场开关明明闭合，模块就是不报 ON（或反之偶发误 ON）。这种时好时坏最难查，往往是某组光耦阈值漂移。换块新模块立竿见影。
典型应用场景：
- 造纸 / 纸浆 — 抄纸机、压光机控制
烘缸进退限位、导辊运行信号、断纸检测光电 DI。造纸机连续运行不能停，DI 模块故障影响横幅定量控制。
- 冶金 — 轧机辅助系统
飞剪位置限位、夹送辊运行状态、液压站压力开关 DI。高温高粉尘环境对模块长期稳定性有要求。
- 线缆 / 橡塑 — 挤出生产线
牵引速度脉冲（经频率/电压转换接入 DI 做状态检测）、温控超温报警 DI、安全门联锁。
- 建材 — 水泥磨/回转窑辅机
稀油站压差开关、慢转离合器位置、收尘器差压高 DI——参与辅机允许启动联锁。
- 水处理 — 泵站 SCADA
格栅/刮泥机运行反馈、液位浮球开关 DI，通常点数不多但要求可靠。
案例：华东某大型造纸厂 #3 抄纸机 AutoMax 站报”Drive Enable Lost”，查下来是 57C430 第 12 通道间歇性不响应——操作工拍一下端子排信号恢复，过几小时又丢。量通断发现光耦输入阈值从 18V 漂到 22V（超规格），属于典型老化。原厂早已停产，区域代理报 12 周。仪控主管联系我们确认库存当夜发出，次日上午更换恢复。事后该厂把 57C430/57C431(DO)/57C404(AI) 各备 2 块——”AutoMax 停产物料，没备件就是赌命。”
