描述
产品详情

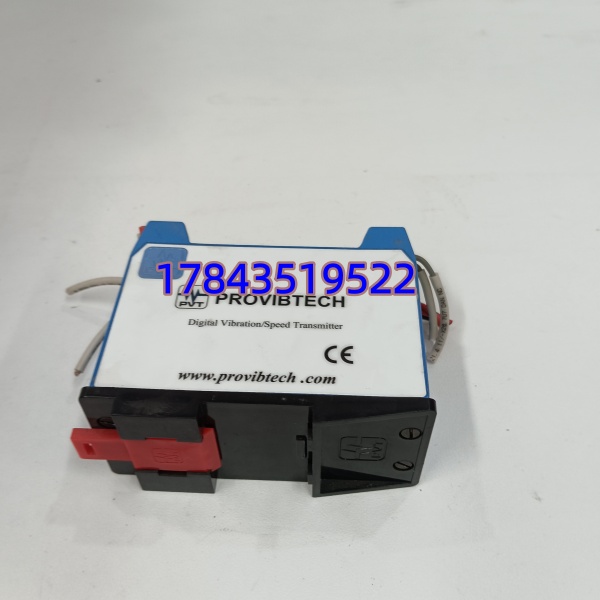

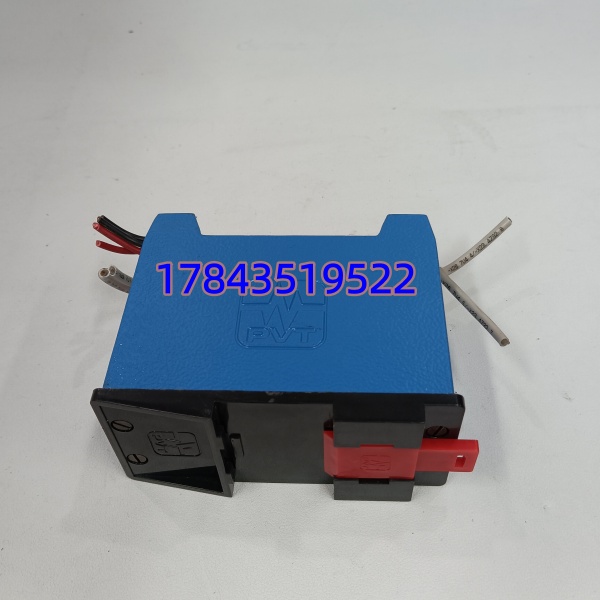

· 型号：TM521-A02-B00-C02-D00-E01-G00-10-M1
· 品牌：PROVIBTECH（ProvibTech / 派利斯科技）
· 系列：TM500 系列 — TM521 双通道振动/位移监测保护模块
规格参数
- 产品类型：智能振动/位移/转速监测保护模块（带数字处理与继电器保护）
- 适用传感器：电涡流探头（Proximitor 前置器内置或外置，-24 V DC 恒流激励）｜IEPE 加速度计｜动圈式速度传感器（mV/mm/s）
- 测量通道：双独立通道（可分别设为轴振动 X/Y、轴向位移、键相/转速）
- 输入范围（电涡流）：典型 0～500 μm pp（量程可通过软件组态）
- 频响范围：-3 dB 典型 0.5 Hz～5 kHz（高频版本可达 10 kHz，视固件）
- 模拟量输出：每通道 1 路 4–20 mA 有源输出（最大负载 500 Ω），线性对应振动/位移值
- 报警输出：2 路独立 SPDT 继电器（Alarm / Danger），触点容量 5 A @ 250 V AC / 30 V DC（电阻性负载）
- 通信接口：RS485（Modbus RTU），可选缓冲（Buffered）动态信号输出端子接便携式分析仪
- 供电电压：24 V DC（工作范围通常 18～36 V DC，典型功耗 < 5 W）
- 组态方式：前面板按键或 PC 端 PCM360-LT 软件通过配置口/RS485 设定量程、报警值、滤波、传感器类型

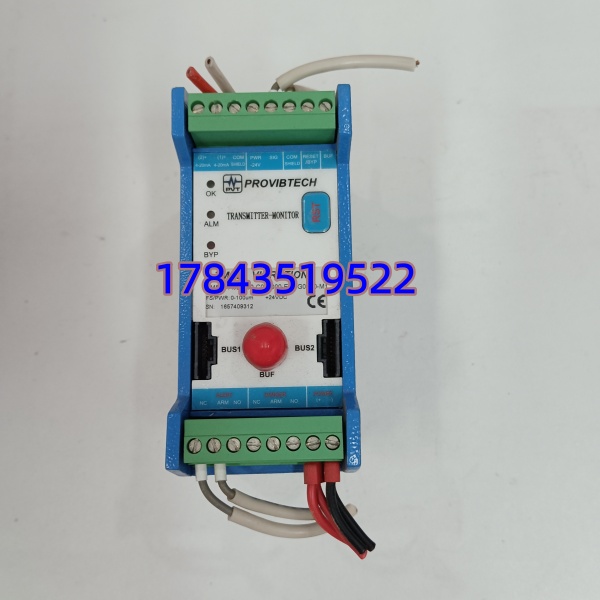

- 状态指示：面板 LED — Power（电源）、OK（自检）、Alarm（预警黄）、Danger/Trip（危险红）、Bypass
- 安装方式：35 mm DIN 导轨或面板螺钉安装（依外壳版本，TM521 通常为导轨式）
- 工作环境：-20～+70℃（部分资料标 -40～+85℃，需核对具体 REV），5%～95% RH 无凝露
- 标准符合：设计符合 API 670第 5 版机械保护要求，CE / RoHS
- 物理尺寸：约 120×75×50 mm（依具体外壳版本），重 ≈ 0.4～0.6 kg
产品介绍
TM521 是 ProvibTech 对标 Bently Nevada 3500/42 做的国产化振动/位移监测模块，主要给汽轮机、压缩机、泵、风机等旋转机械做轴振和轴位移保护。它内置信号调理、数字滤波和报警逻辑，能把电涡流探头或加速度传感器的原始信号转成标准的 4–20 mA 送 DCS，同时通过两级继电器直接参与 ESD 联锁停机——不用额外加振动变送器。
坦白讲，它的卖点是”本特利替代”——端子排列和安装尺寸尽量兼容，老装置想降本或原厂 3500 模块交期太长时可以原位替换（有一点要注意：报警逻辑和组态软件不同，换过去要重新用 PCM360-LT 设参数，不能直接沿用 3500 框架的配置）。现场我用下来它的抗干扰和稳定性对得起价格，适合 MRO 替换和新建中小型机组保护。
应用场景与行业案例
我在现场最烦的是汽机轴振保护模块突然报”OK 灯灭”——查下来是老本特利 3500/42 板卡电容老化，原厂交期 12 周起。这时候 TM521 配上正确的后缀配置就是救命稻草，能先恢复保护功能等原厂件到再做长远打算。
典型场景：
- 热电/自备电厂汽轮发电机组——TM521 监测 #1～#4 轴承 X/Y 向轴振动，4–20 mA 进 DCS 趋势记录，Alarm/Danger 继电器串入 ETS 停机回路。
- 石化压缩机/膨胀机——兼容 3300 系列 8 mm 电涡流探头及前置器，直接替换故障 3500/42 槽位模块，不改现场探头布线。
- 水泥/冶金大型风机——用加速度传感器输入模式监测轴承座振动（mm/s RMS），两级报警提醒润滑或对中问题。
- 老厂机组保护系统 MRO——原 Bently 模块 EOL 或交期不可接受，用 同功能替代降低备件库存压力。
真实案例：北方某自备电厂 #3 汽机，夜班 DCS 报”#2 轴承 Y 向振动模块 Fault”，到现场看本特利 3500/42 OK 灯灭、复位无效。库房原厂件无库存，临时申请采购周期 2 个月。翻 MRO 备件盒刚好有一块 -A02（后缀配置匹配现场探头类型），断电拔旧插新、接 PCM360-LT 导入预存组态（量程 ±250 μm、报警 125 μm / 危险 200 μm）、上电自检通过——约 15 分钟轴振保护恢复，ETS 联锁正常复归。老师傅说这国产替补关键时刻真能顶上去。
常见问题解答 (FAQ)
Q：能直接插进 Bently Nevada 3500 框架槽位吗？
A：不能物理插进 3500 框架背板（ 是独立 DIN 导轨模块，不是 3500 框架 I/O 卡）。但它的端子定义和输入/输出功能对标 3500/42，老系统可以把 3500 框架拆掉或空槽，单独装 用原现场探头线改接到它的端子排上。若是 3500 整机还想保留框架，只能换原厂 3500/42，不能混用。
Q：支持热插拔吗？带电更换有影响吗？
A：不建议热插拔。拔掉瞬间继电器会失电（取决于接线方式可能触发停机信号），且带电插拔有静电打坏输入端的风险。更换前先通知工艺做好 ESD 旁路或解除联锁，断电操作。
Q：换新品需要重新标定或下装组态吗？
A：需要。 配置存在模块 Flash 里，新模块是空白的。要用 PCM360-LT 软件设传感器类型（涡流/加速度）、量程、报警/危险阈值、滤波截止频率，也可把旧模块参数读出再写入新模块。探头静态间隙（Gap Voltage）需用万用表复核。
Q：兼容本特利 3300 系列 8 mm 电涡流探头吗？需要改前置器吗？
A：通常兼容。 可提供 -24 V DC 恒流激励（部分版本需确认内置前置器功能或外接 Proximitor），接 3300 系列 8 mm 探头及匹配前置器没问题。如果原系统是 3300 前置器已装在现场柜， 接前置器输出（动态 + 直流间隙电压）即可，不换探头。
Q：如何鉴别成色和测试 OK 拆机件？
A：看外壳无明显撞击变形、端子无严重烧蚀、LED 显示窗清晰。上电后 Power/OK 应常亮；短接模拟输入或接标准校准信号看 4–20 mA 输出线性及继电器动作。急用可接受测试 OK 拆机，但进柜前建议先上试验台跑一遍。
Q：后缀 A02-B00-C02… 代表什么？买时要全抄吗？
A：后缀编码定义传感器输入类型（涡流/加速度）、供电制式、继电器配置、通讯选项等。一定要全抄现场旧件完整后缀（含 -M1 这种工厂选项），不同后缀可能输入电路或默认量程不同，混用会导致测量不准或报警逻辑不符。
