描述
产品详情

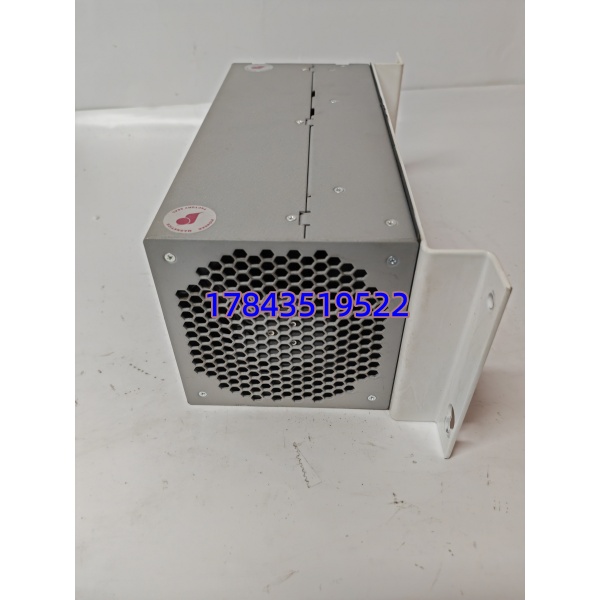

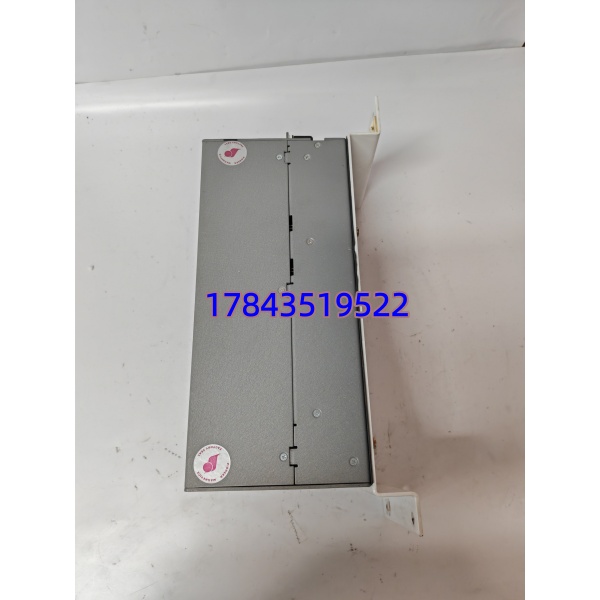

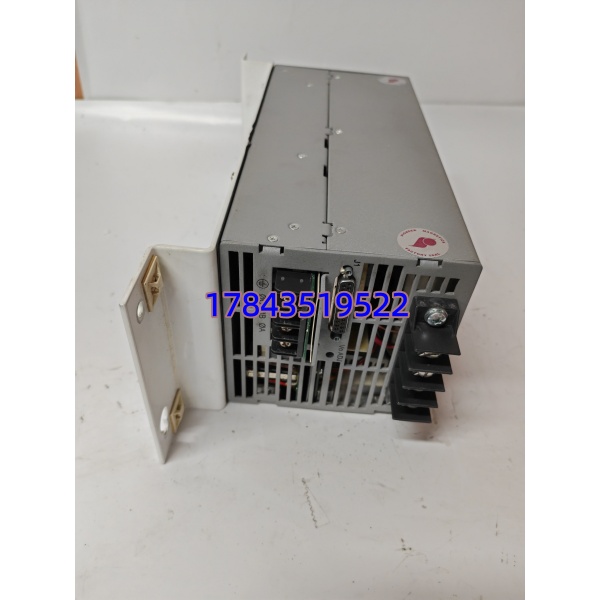

· 型号：PM3398B-6P-1-3P-E
· 品牌：Pioneer Magnetics（ABB系统OEM配套，标签常同时印ABB 80026-172-23）
· 系列：PM3398B 高可靠性工业开关电源系列
规格参数
- 产品类型：AC/DC 开关电源模块，工业级，适合DCS/PLC控制柜
- 制造商型号：PM3398B-6P-1-3P-E
- OEM Part No.：80026-172-23（常见于ABB备件清单）
- 输入电压：85–264 VAC 单相或 100–240 VAC 三相（依具体版本，-6P- 通常表示6路输入配置），47–63 Hz
- 额定输出电压：24 VDC 或 48 VDC 可调（需核对模块拨码/DIP或铭牌，典型24V用于PLC机架）
- 额定输出电流：依具体功率档 15A–45A（PM3398B系列常见 350W–1500W，需以实物铭牌为准）
- 效率：≥90%（典型92%），主动PFC功率因数校正
- 纹波与噪声：≤50mV pk-pk（典型值）
- 保护功能：过压保护(OVP)、过流保护(OCP)、短路保护(SCP)、过温保护(OTP)、输入反极性保护
- 工作温度：-20℃～+60℃（降额使用 >50℃）
- 存储温度：-40℃～+85℃
- 冷却方式：自然对流或内置温控风扇（依功率档）
- 安装方式：面板安装 / DIN导轨适配器（依机柜配套托架）
- 安规认证：UL/cUL、CE、RoHS（以具体批次标签为准）
- MTBF：>100,000小时（Telcordia SR-332标准估算）
产品介绍
这是Pioneer Magnetics给大型DCS/PLC系统做的机架式开关电源模块，ABB很多老Advant Controller 250/410/450机柜和部分AC800M扩展柜用的就是这个系列（标签印80026-172-23）。作用很单纯——把厂用电转成干净24V或48V直流给CPU、I/O卡和通讯模块供电，带主动PFC和多重保护。
坦白讲，这类电源在现场坏起来很有欺骗性：风扇转但无输出（辅助电源先挂）、输出电压漂移导致CPU随机复位、或开机瞬间过压保护锁死。我遇到过最坑的一次是输出电压缓慢掉到21V，AC800M偶尔报”Undervoltage”但不影响运行，拖了两周才查出是滤波电容ESR变大。老系统运行15年以上建议直接备一块，比临时到处找现货强。有一点要注意：PM3398B后缀含义（6P-1-3P-E）涉及输入相数、输出配置和使能逻辑，换件必须核对铭牌输出电压与电流档位，别只看型号近似就买。
应用场景与行业案例
凌晨两点最怕听到控制室喊”所有站掉线”——十有八九是公共24V电源模块挂了。PM3398B这类集中供电模块一旦失效，整柜CPU+I/O全瘫，比单个I/O卡坏影响大得多。
典型应用场景：
- 电力/化工DCS机柜 — ABB Advant/AC800M/Symphony机柜集中24VDC供电，非它不可因需N+1并联均流能力
- 冶金轧线电控室 — 多模块并联冗余供电给大型PLC机架，耐高温宽压适应电网波动
- 水处理/泵站 — 户外柜内为RTU+通讯设备提供稳压直流，需宽温启动
- 造纸/建材产线 — 老产线改造替换原装Pioneer Magnetics电源，保持机柜开孔和接线一致
真实案例：
华北某自备电厂#2机组DCS（ABB Advant 250）夜班突报”Controller Power Loss”，所有站离线。到现场量UPS输出端正常230VAC，但电源模块（-6P-1-3P-E / 80026-172-23）DC输出仅4.2V且风扇空转——确认模块内部DC/DC级失效。库房有一块测试OK的拆机件（同Part No.，24V/350W档），断电拔出旧模块、插入新模块、合上空开，电压立刻回到24.3V，DCS自动重连（程序在CPU Flash里未丢），全程不到15分钟恢复。老师傅念叨：”这玩意儿十年没坏过，下次大修直接换掉另一块，别等它趴窝。”
