产品详情
· 型号：PM3398B-6-1-3-E
· 品牌：Pioneer Magnetics（PMI）
· 系列：PM3398B 高功率密度工业开关电源
规格参数
- 制造商：Pioneer Magnetics（PMI / Advanced Energy）
- 型号：PM3398B-6-1-3-E
- 工厂配置/序列号：80026-172-24（定制批次，区分散热/接口/遥控选项）
- 产品类型：AC/DC 开关电源模块，独立安装（非背板式）
- 额定输入电压：100–240 VAC，47–63 Hz（宽幅自适应），单相
- 最大输入电流：约 23 A（浪涌），稳态依负载
- 额定输出电压：56 V DC（±1%，可编程/微调依配置）
- 额定输出电流：26.8 A
- 连续输出功率：1500.8 W（约 1.5 kW）
- 效率：≥ 90%（典型值 @满载），需核对具体固件批次
- 输出纹波与噪声：≤ 150 mV p-p（典型，依负载及线长）
- 保护功能：过压保护(OVP)、过流限流(CC/CV)、短路保护(SCP)、过温保护(OTP)、欠压锁定(UVLO)
- 控制/信号端子：Remote ON/OFF（TTL/触点）、Inhibit、DC OK 信号（依 80026-172-24 配置）

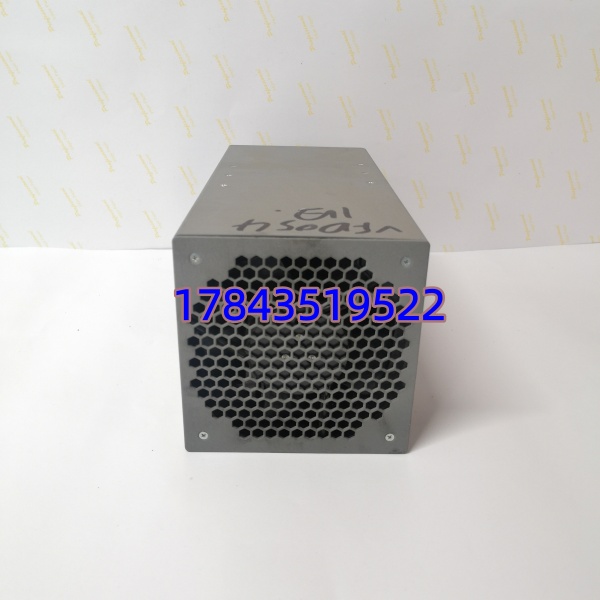

- 冷却方式：内置轴流风扇强制风冷（温控转速）
- 安装方式：面板安装/机架安装（螺孔固定，非 DIN 导轨标准件，需配支架或托盘）

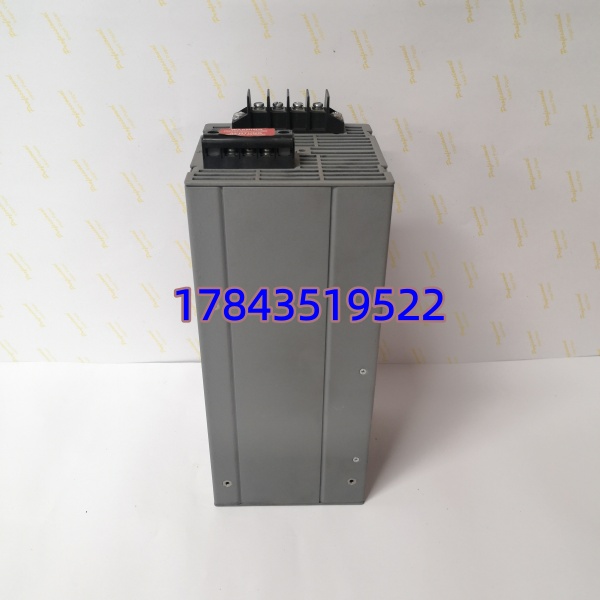

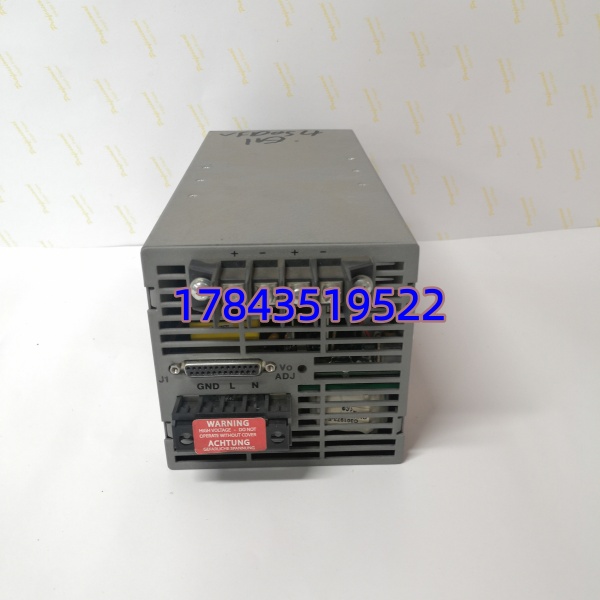

- 接线端子：输入 L/N/PE 螺钉端子；输出 +/- 大电流螺钉端子；控制小信号端子
- 工作温度：-40℃ ～ +70℃（依降额曲线，>50℃需留意风道）
- 存储温度：-40℃ ～ +105℃
- 相对湿度：0～95% 非凝露
- 防护等级：IP20（控制柜内）
- 安规认证：UL 60950-1/ IEC 62368-1/ CSA C22.2 No.60950（需核对具体批次标签）
- 外形尺寸（参考）：约 275×130×60 mm 或 170×160×70 mm（PM3398B系列有两种机壳，以实物铭牌为准）
- 重量：约 3.0–3.5 kg
产品介绍
PM3398B-6-1-3-E 是 Pioneer Magnetics PM3398B 家族中 56V/1500W 规格的高功率密度 AC/DC 模块，常见于大型 OEM 设备（半导体、医疗成像、通信基站）或工业现场为直流母线、大电流伺服预充电回路、多机架 PLC/DCS 外供电。它和 ABB/西门子/罗克韦尔那种插在机架里的 24V 背板电源不同——这是独立箱体模块，拧在柜内安装板或托架上，L/N 进、+/- 出，给下游设备”粗电”。
坦白讲，这货在国内多见于进口产线（半导体、镀膜、医疗）的原厂配套电源，停产或交期长时才会单独找备件。有一点要注意：80026-172-24 是工厂定制配置代码，不同后缀可能在 Remote 控制逻辑、风扇启停阈值或输出微调范围上有微小差别——替换前一定拍铭牌照片核对，别只看主型号。
应用场景与行业案例
痛点切入
我遇过一条进口镀膜线，原装 PMI 电源风扇轴承卡死触发 OTP 保护，整台设备直流母线掉电，上游 PLC 报”外部供电故障”但查半天以为是直流屏问题。拆下来才发现就是这模块风扇堵死。换新品或良品背板模块前，先确认是电源本身挂了还是后端短路拉低——这模块 OC 保护锁定时需断电复位，新手容易误判为”坏板”。
典型场景
- 半导体/光伏 — 工艺腔体直流供电：为射频电源前级、加热灯管驱动直流侧提供洁净 56V，纹波低不影响敏感测量。
- 医疗影像 — CT/MRI 辅助电源：为探测器阵列或梯度线圈前置放大供电，需低纹波+高 MTBF。
- 通信/基站 — -48V 系统替代（串二极管后降压或直接 56V 用于 PoE++ 集中供电架构）。
- 大型产线 — 多机架 PLC/DCS 外置直流源：替代多块小开关电源集中供电，减少单点故障。
- 改造替换 — 原 OEM 标配 Pioneer Magnetics 电源 EOL：按 80026-172-24 配置号找同规格 系列，注意 Remote 引脚定义。
真实案例
华南某 FPD 检测设备，原配 Pioneer Magnetics -6-1-3-E（80026-172-24）运行第 11 年，某天早班开机报警”DC Link Undervoltage”，重启偶尔能起来但十几分钟后又掉。万用表量输入 220V 正常，测输出端刚上电 56V 慢慢跌到 42V 就保护。断开负载单独测试输出仍跌落——确认模块内部电容老化 ESR 变大，带不了满载。订到二手测试良品换上，直流母线立刻稳在 56.0V，设备恢复运行。维护主管说：”从来没想过这种砖块电源电容也会老化，以后备件清单得加上。”
